So Sánh Cáp STP Và UTP: Loại Nào Tốt Hơn Cho Mạng LAN?

Việc lựa chọn cáp STP và UTP không nên chỉ dựa vào suy nghĩ loại có chống nhiễu luôn tốt hơn loại không chống nhiễu. Trong thực tế, hiệu quả của đường truyền còn phụ thuộc vào môi trường điện từ, khoảng cách đi dây, chất lượng đầu nối, cách tiếp địa, thiết bị mạng và yêu cầu mở rộng hệ thống. Bài viết này phân tích hai loại cáp theo góc nhìn lựa chọn sản phẩm cho từng môi trường sử dụng: trong nhà, ngoài trời, văn phòng, kho xưởng và hệ thống camera Hikvision. Mục tiêu là giúp người dùng cân bằng giữa độ ổn định, chi phí đầu tư, khả năng bảo trì và nhu cầu nâng cấp lâu dài thay vì chọn theo cảm tính.

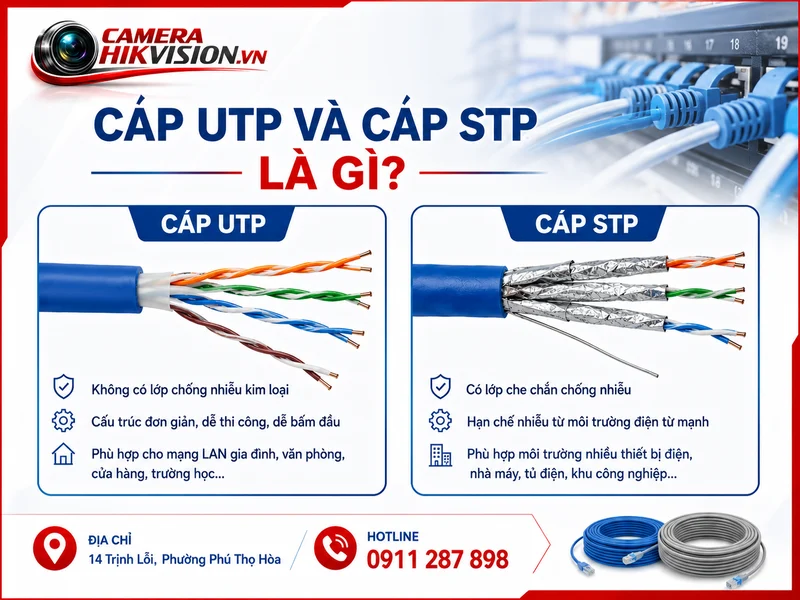

Cáp UTP và cáp STP là gì?

Cáp UTP là gì?

Khi đánh giá cáp STP và UTP, bạn nên đối chiếu nhu cầu thực tế với các tiêu chí trong phần này. UTP là viết tắt của Unshielded Twisted Pair, tức cáp xoắn đôi không có lớp chống nhiễu kim loại bao quanh toàn bộ bó dây hoặc từng cặp dây. Bên trong cáp mạng UTP thường có bốn cặp dây đồng được xoắn với mật độ khác nhau nhằm giảm nhiễu xuyên âm giữa các cặp dây. Lớp vỏ ngoài bảo vệ lõi cáp trước tác động cơ học và điều kiện môi trường ở mức phù hợp với thiết kế của sản phẩm.

Ưu điểm lớn của UTP là cấu trúc đơn giản, trọng lượng nhẹ, dễ uốn, dễ luồn ống và thuận tiện khi bấm đầu mạng. Loại cáp này được sử dụng rộng rãi trong mạng LAN gia đình, văn phòng, cửa hàng, trường học và hệ thống camera IP có môi trường điện từ tương đối ổn định. Khi dùng cáp đồng nguyên chất, đúng chuẩn Cat5e, Cat6 hoặc Cat6A và giữ chiều dài tuyến trong giới hạn kỹ thuật, UTP có thể cung cấp đường truyền ổn định với chi phí hợp lý.

Cáp STP là gì?

STP là viết tắt của Shielded Twisted Pair, thường được hiểu là cáp xoắn đôi có lớp che chắn chống nhiễu. Tùy cấu trúc cụ thể, lớp chắn có thể bao quanh toàn bộ các cặp dây, bao quanh từng cặp dây hoặc kết hợp nhiều lớp lưới và lá kim loại. Vì cách gọi thương mại đôi khi không hoàn toàn thống nhất, người mua nên đọc ký hiệu cấu trúc như F/UTP, S/UTP, U/FTP hoặc S/FTP trên thông số sản phẩm thay vì chỉ nhìn chữ STP.

Với cáp STP và UTP, lựa chọn phù hợp cần dựa trên điều kiện triển khai cụ thể. Lớp chắn kim loại giúp hạn chế ảnh hưởng từ động cơ, biến tần, dây điện công suất lớn, máy hàn, tủ điện và các nguồn phát nhiễu điện từ khác. Tuy nhiên, để phát huy hiệu quả, hệ thống cáp chống nhiễu cần sử dụng đồng bộ đầu nối, patch panel, module mạng và phương án tiếp địa phù hợp. Nếu chỉ mua dây có lớp chắn nhưng dùng đầu RJ45 thường hoặc bỏ qua tiếp địa, hiệu quả chống nhiễu có thể giảm đáng kể.

So sánh cáp STP và UTP theo 7 tiêu chí quan trọng

Khả năng chống nhiễu điện từ

Khác biệt được quan tâm nhất giữa cáp STP và UTP là khả năng hạn chế nhiễu điện từ. UTP dựa chủ yếu vào cấu trúc xoắn đôi để triệt tiêu nhiễu và giảm xuyên âm. Cơ chế này đủ hiệu quả trong những không gian thông thường, nơi cáp mạng không chạy song song quá gần dây điện công suất lớn hoặc thiết bị phát nhiễu mạnh.

STP bổ sung lớp chắn dẫn điện để giảm năng lượng nhiễu tác động vào các cặp dây. Điều này hữu ích tại nhà máy có động cơ, kho lạnh dùng máy nén, khu vực có biến tần, thang máy, máy hàn hoặc hệ thống điện công nghiệp. Dù vậy, lớp chắn không thể bù cho lỗi đi dây nghiêm trọng. Cáp mạng vẫn cần được tách khỏi cáp nguồn, hạn chế chạy song song trên quãng dài và tránh đặt sát thiết bị công suất cao.

Chi phí đầu tư ban đầu

Cáp UTP thường có giá dễ tiếp cận hơn, đồng thời phụ kiện RJ45, module keystone và patch panel cũng phổ biến. Với dự án có hàng chục hoặc hàng trăm điểm mạng, chênh lệch chi phí trên từng mét dây và từng đầu nối có thể tạo thành khoản ngân sách đáng kể. Đây là lý do UTP vẫn là lựa chọn kinh tế cho phần lớn hệ thống mạng văn phòng và camera giám sát thông thường.

STP có chi phí cao hơn không chỉ ở cuộn cáp. Chủ đầu tư còn phải tính đầu mạng chống nhiễu, patch panel phù hợp, nhân công thi công kỹ hơn, kiểm tra tiếp địa và thời gian nghiệm thu. Vì vậy, không nên chọn STP cho toàn bộ công trình khi chỉ một vài tuyến đi qua vùng nhiễu. Phương án phân vùng, dùng STP tại khu kỹ thuật và UTP tại khu văn phòng thường tối ưu hơn.

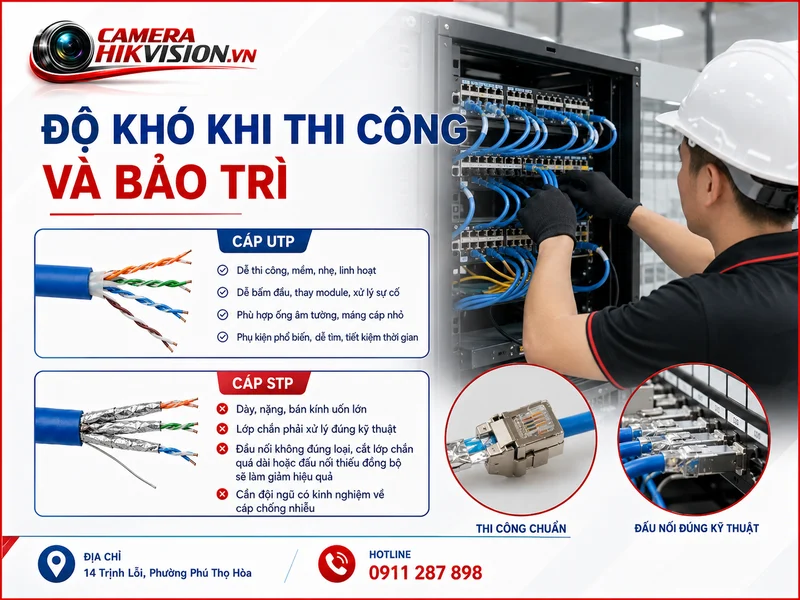

Độ khó khi thi công và bảo trì

Một lưu ý quan trọng về cáp STP và UTP là ưu tiên tính phù hợp thay vì chỉ nhìn thông số. UTP mềm và dễ thao tác, phù hợp với ống điện âm tường, máng cáp nhỏ và khu vực có nhiều góc chuyển hướng. Kỹ thuật viên cũng dễ bấm đầu, thay module hoặc xử lý sự cố. Khi cần mở rộng thêm camera, máy tính hoặc điểm truy cập Wi-Fi, phụ kiện thay thế có sẵn giúp giảm thời gian bảo trì.

STP thường dày, nặng và có bán kính uốn lớn hơn. Trong quá trình thi công, lớp chắn phải được xử lý đúng để duy trì tính liên tục. Đầu nối không đúng loại, cắt bỏ lớp chắn quá dài hoặc đấu nối thiếu đồng bộ có thể khiến tuyến cáp không đạt hiệu quả mong muốn. Đội ngũ triển khai vì thế cần có kinh nghiệm với hệ thống cáp chống nhiễu thay vì áp dụng quy trình giống UTP.

Yêu cầu tiếp địa

Tiếp địa là điểm thường bị bỏ qua khi so sánh cáp STP và UTP. UTP không có lớp chắn kim loại nên không phát sinh yêu cầu nối đất cho lớp chắn. Đây là lợi thế tại các công trình nhỏ chưa có hệ thống tiếp địa viễn thông được thiết kế rõ ràng.

Với STP, lớp chắn cần được liên kết đúng với hệ thống tiếp địa theo thiết kế tổng thể. Tiếp địa sai, tiếp địa ở nhiều điểm không phù hợp hoặc có chênh lệch điện thế có thể tạo dòng không mong muốn trên lớp chắn. Trong dự án chuyên nghiệp, cần xem xét tủ mạng, patch panel, thanh tiếp địa và tiêu chuẩn thi công như một hệ thống đồng bộ, không xử lý riêng lẻ từng sợi cáp.

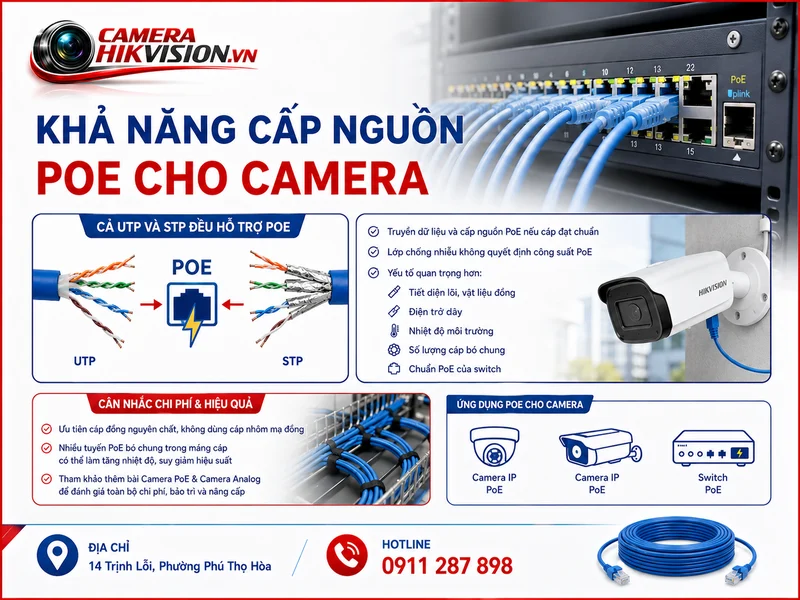

Khả năng cấp nguồn PoE cho camera

Cả UTP và STP đều có thể truyền dữ liệu và cấp nguồn PoE nếu cáp đạt chuẩn, lõi dẫn điện phù hợp và chiều dài tuyến nằm trong giới hạn cho phép. Lớp chống nhiễu không phải yếu tố trực tiếp quyết định công suất PoE. Những yếu tố quan trọng hơn gồm tiết diện lõi, vật liệu đồng, điện trở dây, nhiệt độ môi trường, số lượng cáp bó chung và chuẩn PoE của switch.

Đối với cáp STP và UTP, chi phí và hiệu quả nên được xem xét đồng thời. Đối với hệ thống camera, người dùng nên ưu tiên cáp đồng nguyên chất thay vì cáp hợp kim nhôm mạ đồng. Khi nhiều tuyến PoE được bó trong cùng máng cáp, nhiệt độ có thể tăng và làm suy giảm hiệu suất. Có thể tham khảo thêm bài Camera PoE và camera Analog để đánh giá toàn bộ chi phí nguồn, dây dẫn, bảo trì và nâng cấp trước khi chọn kiến trúc hệ thống.

Khả năng mở rộng băng thông

Khả năng hỗ trợ tốc độ không chỉ phụ thuộc vào việc cáp có chống nhiễu hay không mà còn phụ thuộc chuẩn Category, chất lượng sản xuất, chiều dài kênh truyền và phụ kiện đi kèm. Một sợi UTP Cat6 chính hãng, được thi công đúng, có thể phù hợp hơn một sợi cáp chống nhiễu không rõ tiêu chuẩn hoặc dùng lõi dẫn điện kém chất lượng.

Với mạng camera độ phân giải cao, đầu ghi nhiều kênh, máy chủ lưu trữ hoặc đường uplink giữa các tủ mạng, nên tính tổng băng thông thực tế và dự phòng tăng trưởng. Hệ thống quy mô lớn sử dụng thiết bị như đầu ghi hình IP 64 kênh Hikvision DS-9664NI-M16 cần được thiết kế cả phần cáp ngang, uplink, switch và dung lượng lưu trữ, thay vì chỉ tập trung vào loại vỏ chống nhiễu.

Độ phù hợp với điều kiện môi trường

UTP phù hợp với môi trường ổn định, mật độ thiết bị điện công suất lớn thấp và tuyến cáp được bố trí trong ống hoặc máng riêng. STP phù hợp hơn khi tuyến cáp bắt buộc đi qua khu vực có nhiễu, nhưng lớp chắn không đồng nghĩa với khả năng chống nước, chống tia UV hoặc chịu hóa chất.

Trong thực tế, cáp STP và UTP phát huy hiệu quả khi được chọn đúng theo mục đích sử dụng. Nếu đi ngoài trời, cần chọn cáp có vỏ ngoài chuyên dụng, chống tia cực tím, chống ẩm hoặc có lớp gel tùy điều kiện. Nếu chôn ngầm, phải sử dụng sản phẩm được thiết kế cho chôn trực tiếp hoặc đặt trong ống bảo vệ đạt yêu cầu. Không nên lấy cáp STP dùng trong nhà rồi mặc định rằng cáp đó có thể chịu mưa nắng lâu dài.

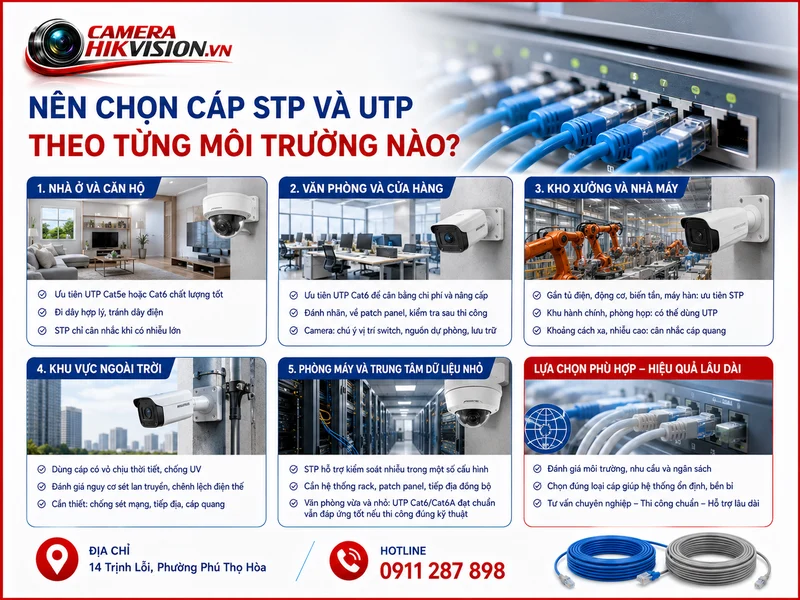

Nên chọn cáp STP và UTP theo từng môi trường nào?

Nhà ở và căn hộ

Trong nhà ở, cáp UTP Cat5e hoặc Cat6 chất lượng tốt thường đáp ứng mạng Internet, camera IP, tivi thông minh và điểm phát Wi-Fi. Điều quan trọng là đi dây có khoảng cách hợp lý với dây điện, không kéo căng, không bẻ gập và dùng đầu nối đạt chuẩn. STP chỉ nên cân nhắc khi tuyến cáp chạy gần thang máy, phòng máy hoặc thiết bị điện gây nhiễu đáng kể.

Văn phòng và cửa hàng

Văn phòng thông thường có thể ưu tiên UTP Cat6 để cân bằng chi phí và khả năng nâng cấp. Mỗi điểm mạng nên được đánh nhãn, tập trung về patch panel và kiểm tra bằng thiết bị đo sau thi công. Với cửa hàng, chất lượng kết nối camera còn liên quan đến vị trí switch, nguồn dự phòng và lưu trữ. Bài Camera cửa hàng loại nào tốt? cung cấp thêm tiêu chí lựa chọn theo quy mô và ngân sách vận hành.

Kho xưởng và nhà máy

Kho xưởng là môi trường cần đánh giá kỹ nhất trước khi quyết định giữa cáp STP và UTP. Các khu vực gần tủ điện, động cơ, băng tải, biến tần hoặc máy hàn nên ưu tiên giải pháp chống nhiễu đồng bộ. Tuyến đi trong khu hành chính, phòng họp hoặc văn phòng tách biệt vẫn có thể dùng UTP để tiết kiệm chi phí.

Với khoảng cách xa hoặc mức nhiễu rất cao, cáp quang có thể là phương án phù hợp hơn cáp đồng. Cáp quang cách ly điện, không bị nhiễu điện từ và hỗ trợ đường trục dài. Vì vậy, lựa chọn chuyên nghiệp không phải lúc nào cũng là thay UTP bằng STP; đôi khi cần chuyển sang kiến trúc cáp quang kết hợp switch PoE tại từng khu vực.

Khu vực ngoài trời

Camera ngoài trời cần cáp có vỏ chịu thời tiết, chống tia UV và phù hợp nhiệt độ vận hành. Nếu tuyến cáp đi trên cột, qua mái hoặc giữa các khu nhà, phải đánh giá nguy cơ sét lan truyền và chênh lệch điện thế. Thiết bị chống sét mạng, tiếp địa và cáp quang giữa các tòa nhà có thể cần thiết hơn việc chỉ chọn lớp chắn kim loại.

Phòng máy và trung tâm dữ liệu nhỏ

Khi triển khai cáp STP và UTP, cần kiểm tra cả khả năng vận hành và bảo trì lâu dài. Trong phòng máy có mật độ cáp cao, việc chọn UTP hay STP cần dựa trên thiết kế tổng thể. STP có thể hỗ trợ kiểm soát nhiễu và xuyên âm trong một số cấu hình, nhưng đòi hỏi hệ thống rack, patch panel và tiếp địa đồng bộ. Với văn phòng vừa và nhỏ, UTP Cat6 hoặc Cat6A đạt chuẩn vẫn có thể đáp ứng nếu quản lý bó cáp, bán kính uốn và khoảng cách nguồn điện tốt.

Ứng dụng cáp STP và UTP trong hệ thống camera Hikvision

Hệ thống camera IP truyền đồng thời dữ liệu hình ảnh và nguồn điện qua cáp mạng khi sử dụng PoE. Vì vậy, chất lượng dây ảnh hưởng trực tiếp đến độ ổn định, hiện tượng mất kết nối, sụt áp và khả năng nâng cấp độ phân giải. Tuy nhiên, không nên mặc định mọi camera đều cần cáp STP.

Với căn hộ, cửa hàng và văn phòng có tuyến dưới 100 mét, cáp UTP Cat6 đồng nguyên chất thường là lựa chọn hợp lý. Sản phẩm như cáp mạng 305m CAT6 Hikvision DS-1LN6UZC0 có thể được xem xét cho những dự án cần triển khai đồng bộ, nhưng vẫn phải đối chiếu thông số kỹ thuật, môi trường lắp đặt và yêu cầu của công trình trước khi sử dụng.

Trong nhà xưởng, nên khảo sát đường đi cáp trước khi chọn. Nếu camera đặt gần động cơ hoặc tuyến mạng chạy chung hành lang kỹ thuật với cáp nguồn, STP hoặc cáp quang có thể cần thiết. Nếu camera nằm trong khu văn phòng của nhà máy và tuyến cáp có máng riêng, UTP vẫn có thể hoạt động ổn định.

Kiến trúc camera cũng tác động đến nhu cầu hạ tầng. Khi còn phân vân giữa hệ thống mạng và hệ thống đồng trục, bài Camera IP và Analog sẽ giúp so sánh chi phí dây dẫn, đầu ghi, bảo trì và mở rộng. Nếu hệ thống có thiết bị từ nhiều hãng, cần đánh giá thêm khả năng tương thích qua bài Camera ONVIF và camera độc quyền.

Những sai lầm thường gặp khi lựa chọn và thi công

• Chọn STP nhưng không dùng phụ kiện chống nhiễu: đầu mạng, module và patch panel không đồng bộ làm giảm hiệu quả lớp chắn.
• Không thiết kế tiếp địa: mua cáp chống nhiễu nhưng bỏ qua hệ thống tiếp địa của tủ mạng và công trình.
• Dùng cáp trong nhà cho ngoài trời: vỏ cáp nhanh lão hóa, nứt hoặc ngấm ẩm dưới tác động của nắng mưa.
• Chỉ nhìn chữ Cat6: không kiểm tra lõi đồng, tiết diện, chiều dài, chứng nhận và nguồn gốc sản phẩm.
• Đi chung với dây điện: đặt cáp mạng sát cáp nguồn trên quãng dài làm tăng nguy cơ nhiễu và mất ổn định.
• Uốn gập hoặc kéo quá căng: làm thay đổi cấu trúc xoắn, suy hao tín hiệu và giảm tuổi thọ tuyến cáp.
• Không đo kiểm sau thi công: chỉ kiểm tra đèn thông mạch mà không đánh giá lỗi đấu dây, chiều dài hoặc chất lượng kênh truyền.

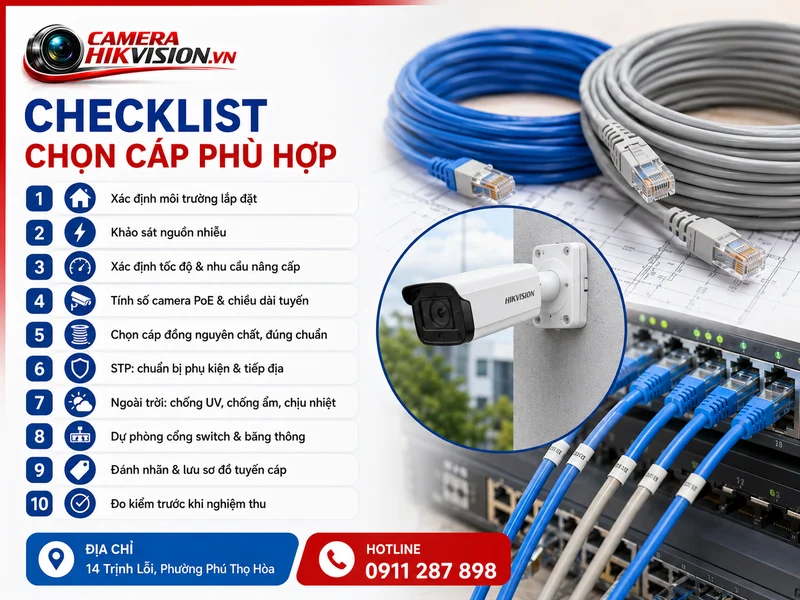

Checklist chọn cáp phù hợp trước khi mua

1. Xác định cáp dùng trong nhà, ngoài trời, chôn ngầm hay trong môi trường công nghiệp.
2. Khảo sát khoảng cách tới dây nguồn, tủ điện, động cơ, máy hàn và biến tần.
3. Xác định tốc độ mạng hiện tại và nhu cầu nâng cấp trong ba đến năm năm.
4. Tính số lượng camera PoE, công suất tiêu thụ và chiều dài từng tuyến.
5. Chọn cáp đồng nguyên chất, đúng chuẩn Category và có thông số rõ ràng.
6. Nếu dùng STP, chuẩn bị đầu nối, patch panel và giải pháp tiếp địa đồng bộ.
7. Nếu đi ngoài trời, kiểm tra khả năng chống tia UV, chống ẩm và dải nhiệt độ.
8. Dự phòng cổng switch, băng thông uplink và không gian trong tủ mạng.
9. Yêu cầu đánh nhãn hai đầu dây và lưu sơ đồ tuyến cáp sau nghiệm thu.
10. Đo kiểm từng tuyến trước khi kết nối camera hoặc bàn giao công trình.

Cách tối ưu chi phí mà vẫn bảo đảm độ ổn định

Người dùng quan tâm cáp STP và UTP nên so sánh theo cùng một nhóm tiêu chí. Phương án tiết kiệm hiệu quả không phải chọn loại cáp rẻ nhất mà là dùng đúng loại tại đúng khu vực. Một công trình có thể chia thành vùng nhiễu thấp, vùng nhiễu trung bình và vùng nhiễu cao. UTP được dùng cho khu vực văn phòng, hành lang và phòng làm việc; STP được dùng cho tuyến qua khu kỹ thuật; cáp quang được dùng cho đường trục xa hoặc kết nối giữa các tòa nhà.

Cách phân vùng này giúp giảm chi phí dây và phụ kiện nhưng vẫn xử lý đúng các điểm rủi ro. Ngoài ra, cần đầu tư vào khâu thi công: bán kính uốn, khoảng cách với điện nguồn, chất lượng đầu nối, quản lý bó cáp và đo kiểm. Một tuyến UTP thi công đúng thường ổn định hơn tuyến STP bị bấm đầu sai hoặc tiếp địa không phù hợp.

Không có loại cáp duy nhất phù hợp cho mọi công trình. Cáp STP và UTP cần được lựa chọn dựa trên mức nhiễu, điều kiện môi trường, khả năng thi công, yêu cầu PoE và kế hoạch nâng cấp. UTP là lựa chọn kinh tế, linh hoạt cho nhà ở, cửa hàng và văn phòng. STP phù hợp hơn với kho xưởng, khu kỹ thuật hoặc tuyến cáp gần nguồn nhiễu mạnh, với điều kiện phụ kiện và tiếp địa được triển khai đồng bộ.

Câu hỏi thường gặp về cáp STP và UTP

Cáp STP và UTP loại nào truyền dữ liệu nhanh hơn?

Tốc độ phụ thuộc chủ yếu vào chuẩn Category, chất lượng lõi dẫn, chiều dài tuyến, đầu nối và thiết bị mạng. STP không mặc nhiên nhanh hơn UTP. Trong cùng điều kiện đạt chuẩn, cả hai có thể hỗ trợ tốc độ tương đương theo thông số thiết kế.

Cáp UTP có dùng được cho camera PoE không?

Để chọn cáp STP và UTP hợp lý, hãy ưu tiên nhu cầu cốt lõi trước các tính năng bổ sung. Có. Cáp UTP đồng nguyên chất, đúng chuẩn và có chiều dài phù hợp có thể truyền dữ liệu lẫn nguồn PoE ổn định. Cần tránh cáp hợp kim chất lượng thấp, tuyến quá dài hoặc bó quá nhiều dây trong môi trường nhiệt độ cao.

Cáp STP có bắt buộc phải tiếp địa không?

Hệ thống cáp chống nhiễu cần được thiết kế tiếp địa đúng kỹ thuật để lớp chắn hoạt động hiệu quả và an toàn. Không nên tự nối lớp chắn vào một điểm kim loại bất kỳ nếu chưa đánh giá hệ thống tiếp địa của công trình.

Đi dây camera ngoài trời nên chọn STP hay UTP?

Yếu tố đầu tiên là cáp phải có vỏ ngoài trời, chống tia UV và chịu ẩm. Sau đó mới đánh giá mức nhiễu để chọn cấu trúc chống nhiễu. Với tuyến giữa các tòa nhà hoặc khu vực có nguy cơ sét lan truyền, cáp quang có thể an toàn và ổn định hơn.

Văn phòng thông thường có cần dùng toàn bộ cáp STP không?

Phần lớn văn phòng không cần dùng STP cho mọi tuyến. UTP Cat6 chất lượng tốt thường đáp ứng mạng máy tính, điện thoại IP và camera. Chỉ nên dùng STP tại khu vực có nguồn nhiễu rõ ràng hoặc khi thiết kế kỹ thuật yêu cầu.

Có thể bấm đầu RJ45 thường cho cáp STP không?

Việc dùng đầu RJ45 thường có thể làm mất tính liên tục của lớp chắn và giảm hiệu quả chống nhiễu. Nên dùng đầu nối, module và patch panel tương thích với cấu trúc cáp được chọn.
