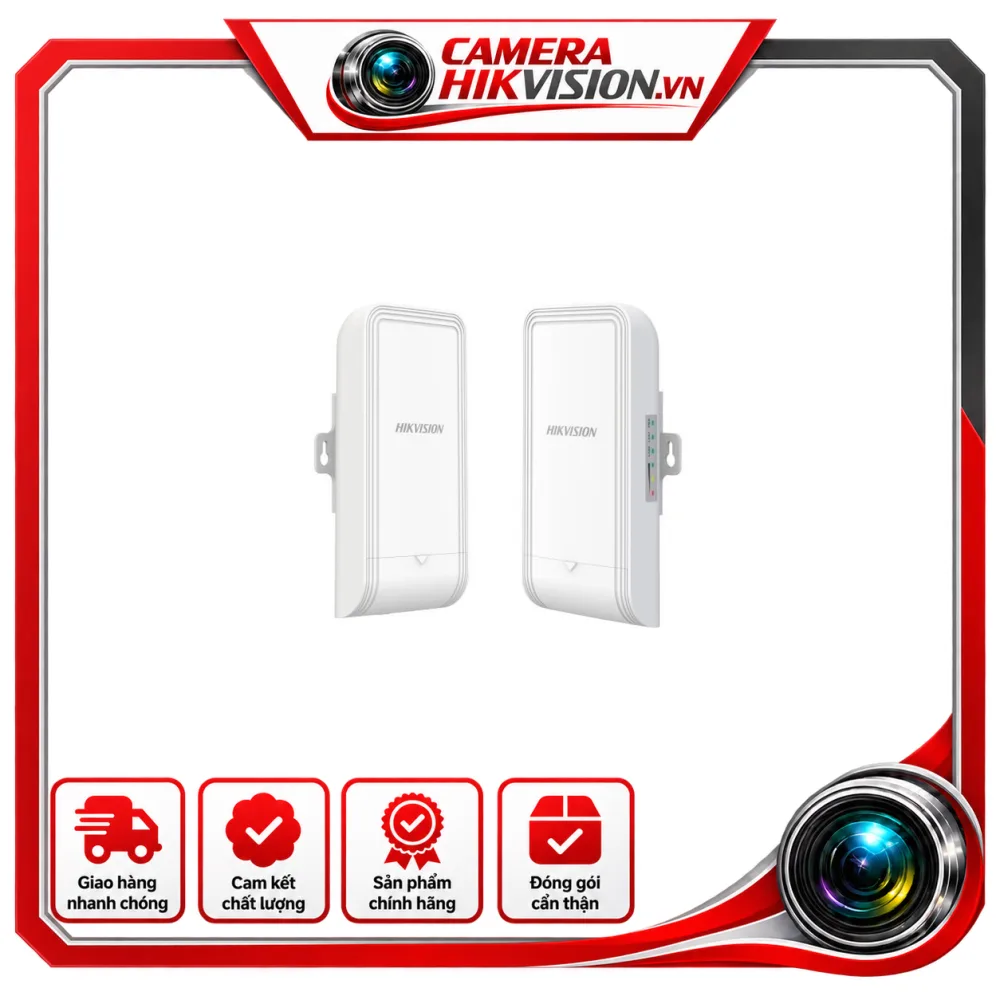

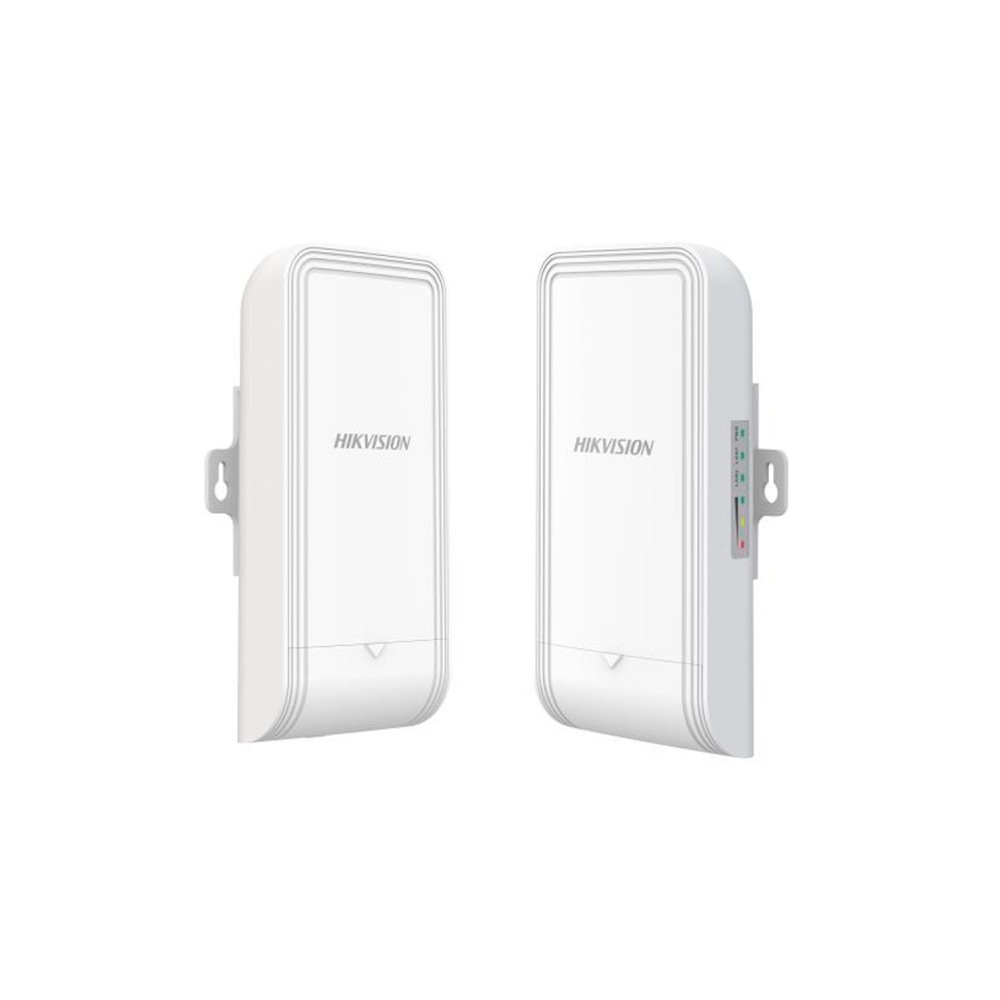

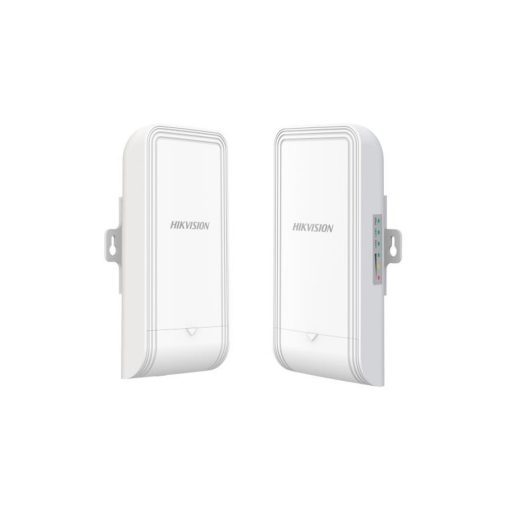

Bộ bắn điểm ngoài trời 2.4Ghz, bằng thông 300Mb, khoảng cách 1000m

Tổng quan HIKVISION DS-3WF1000-EI-2N

HIKVISION DS-3WF1000-EI-2N là bộ cầu nối mạng không dây ngoài trời 2.4GHz, được thiết kế để tạo kết nối giữa hai điểm ở khoảng cách xa mà không cần kéo cáp mạng trực tiếp. Theo tài liệu kỹ thuật chính hãng, sản phẩm là một wireless bridge kit gồm hai thiết bị, hỗ trợ truyền dữ liệu không dây ở khoảng cách tối đa 1km. Thiết bị hướng tới các hệ thống truyền video, dữ liệu, kết nối mạng và các ứng dụng cần mở rộng hạ tầng mạng tới những vị trí khó triển khai cáp.

Thiết bị sử dụng chuẩn IEEE 802.11b/g/n với cấu hình MIMO 2×2 và tốc độ giao diện không dây tối đa 300Mbps. Đây là tốc độ của giao diện không dây, không phải thông lượng thực tế ở mọi khoảng cách. Trong thông số throughput của nhà sản xuất, kết nối PTP đạt 90Mbps tại 0,2km và 0,5km, khoảng 70Mbps tại 1km với HT40; cấu hình PTMP từ 1 đến 4 thiết bị được công bố ở mức 40Mbps tại 1km.

Kết nối không dây 2.4GHz, tầm xa đến 1km

DS-3WF1000-EI-2N hoạt động trong dải tần 2400–2483,5MHz và hỗ trợ các chuẩn IEEE 802.11b/g/n. Anten tích hợp có độ lợi 7dBi, cấu hình 2×2 MIMO, với góc phủ búp sóng 3dB theo phương ngang 60° và phương dọc 50°. Thiết kế này giúp thiết bị phù hợp cho các tuyến kết nối không dây ngoài trời cần định hướng giữa hai vị trí.

Khoảng cách truyền không dây tối đa được HIKVISION công bố là 1km. Tuy nhiên, khoảng cách thực tế và thông lượng đạt được còn phụ thuộc điều kiện triển khai, môi trường vô tuyến, vật cản, nhiễu, cấu hình kênh và yêu cầu của hệ thống. Vì vậy, thông số 1km nên được xem là giới hạn truyền dẫn được nhà sản xuất công bố thay vì cam kết về tốc độ thực tế trong mọi điều kiện.

Tốc độ và khả năng truyền dữ liệu

Thiết bị có tốc độ giao diện không dây tối đa ≤300Mbps và hỗ trợ độ rộng kênh 10/20/40MHz. Với kết nối điểm-điểm PTP, HIKVISION công bố thông lượng 90Mbps tại 0,2km và 0,5km, 70Mbps tại 1km khi sử dụng HT40. Với mô hình PTMP từ 1 đến 4 thiết bị, thông lượng được công bố là 40Mbps tại 1km.

Các thông số này giúp DS-3WF1000-EI-2N có thể đáp ứng những nhu cầu truyền dữ liệu mạng và video phù hợp với băng thông thực tế của tuyến kết nối. Tài liệu HIKVISION cũng xác định sản phẩm có thể được ứng dụng cho truyền video/dữ liệu không dây và hỗ trợ truyền nhiều luồng video HD tùy theo điều kiện hệ thống.

Thiết kế ngoài trời và cổng mạng

Mỗi thiết bị có kích thước 90,8 × 187,87 × 57,87mm và trọng lượng tịnh khoảng 0,26kg. Thiết bị hỗ trợ lắp đặt trên cột và đạt chuẩn bảo vệ IP55, phù hợp cho triển khai ngoài trời khi được lắp đặt đúng hướng dẫn kỹ thuật.

Về kết nối vật lý, mỗi thiết bị có 2 cổng RJ45 10/100Mbps. Cổng PoE/LAN 1 là cổng RJ45 tự động thích ứng 10/100Mbps và có thể sử dụng làm cổng PoE; cổng LAN 2 cũng là RJ45 10/100Mbps. Thiết bị có đèn báo nguồn, LAN và cường độ tín hiệu, cùng nút Reset phần cứng để khôi phục cài đặt gốc.

Bộ sản phẩm tiêu chuẩn gồm 2 wireless bridge, 2 bộ nguồn 12VDC 1A, 2 bộ PoE injector 10/100Mbps, 4 dây đai cố định, 1 tài liệu hướng dẫn nhanh và 1 tài liệu thông tin an toàn, tuân thủ quy định.

Quản lý và bảo mật

DS-3WF1000-EI-2N hỗ trợ lựa chọn kênh tự động hoặc thủ công, quản lý qua giao diện Web, iVMS-4200 và HCP. Các giao thức được tài liệu chính hãng liệt kê gồm NTP, SADP, HTTPS và SSH cho mục đích quản lý, đồng bộ thời gian, tìm kiếm địa chỉ IP và xử lý kỹ thuật.

Về bảo mật, thiết bị hỗ trợ WPA2-PSK và cơ chế ẩn tên mạng không dây. HIKVISION cũng cung cấp khả năng quản lý từ xa thông qua Hik-Partner Pro với các chức năng như khởi động lại, khôi phục thiết bị, xem topology, theo dõi trạng thái kết nối AP/CPE, cấu hình SSID, mật khẩu, kênh, băng thông kênh và công suất phát, đồng thời hỗ trợ căn chỉnh bridge và quét phổ.

Ứng dụng thực tế

DS-3WF1000-EI-2N phù hợp cho các hệ thống cần kết nối mạng giữa hai khu vực nhưng khó hoặc tốn chi phí khi triển khai cáp. Các nhóm ứng dụng được HIKVISION đề cập gồm an ninh video không dây, truyền video và dữ liệu, mở rộng vùng phủ mạng, xây dựng kết nối backbone không dây, phủ Wi-Fi và các dự án hạ tầng mạng ở khu vực cần truyền dẫn khoảng cách xa.

Trong hệ thống camera IP, bộ bridge có thể được sử dụng để tạo tuyến truyền dẫn không dây giữa khu vực camera và khu vực đặt thiết bị mạng trung tâm. Với thông lượng thực tế phụ thuộc khoảng cách và điều kiện môi trường, việc lựa chọn số lượng camera và độ phân giải cần dựa trên nhu cầu băng thông của toàn hệ thống.

Sản phẩm cũng phù hợp cho các kỹ thuật viên triển khai mạng ngoài trời cần một bộ thiết bị dạng cặp để tạo liên kết PTP. Khả năng quản lý qua Web và các công cụ quản lý HIKVISION giúp thuận tiện hơn trong quá trình cấu hình, giám sát và bảo trì.

Thông số chính

Kết luận

HIKVISION DS-3WF1000-EI-2N là bộ cầu nối không dây ngoài trời 2.4GHz dành cho các tuyến kết nối mạng khoảng cách xa, nổi bật với chuẩn 802.11b/g/n, MIMO 2×2, tốc độ giao diện tối đa 300Mbps, anten 7dBi, khoảng cách truyền tối đa 1km, hai cổng RJ45 10/100Mbps và thiết kế IP55; sản phẩm phù hợp cho triển khai mạng, truyền dữ liệu và camera IP tại những vị trí cần kết nối không dây thay cho phương án kéo cáp.
