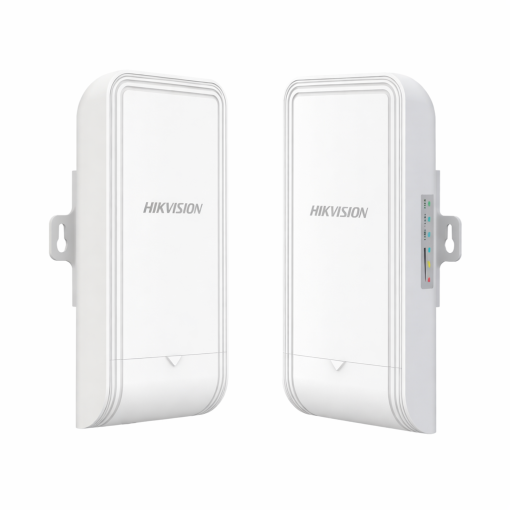

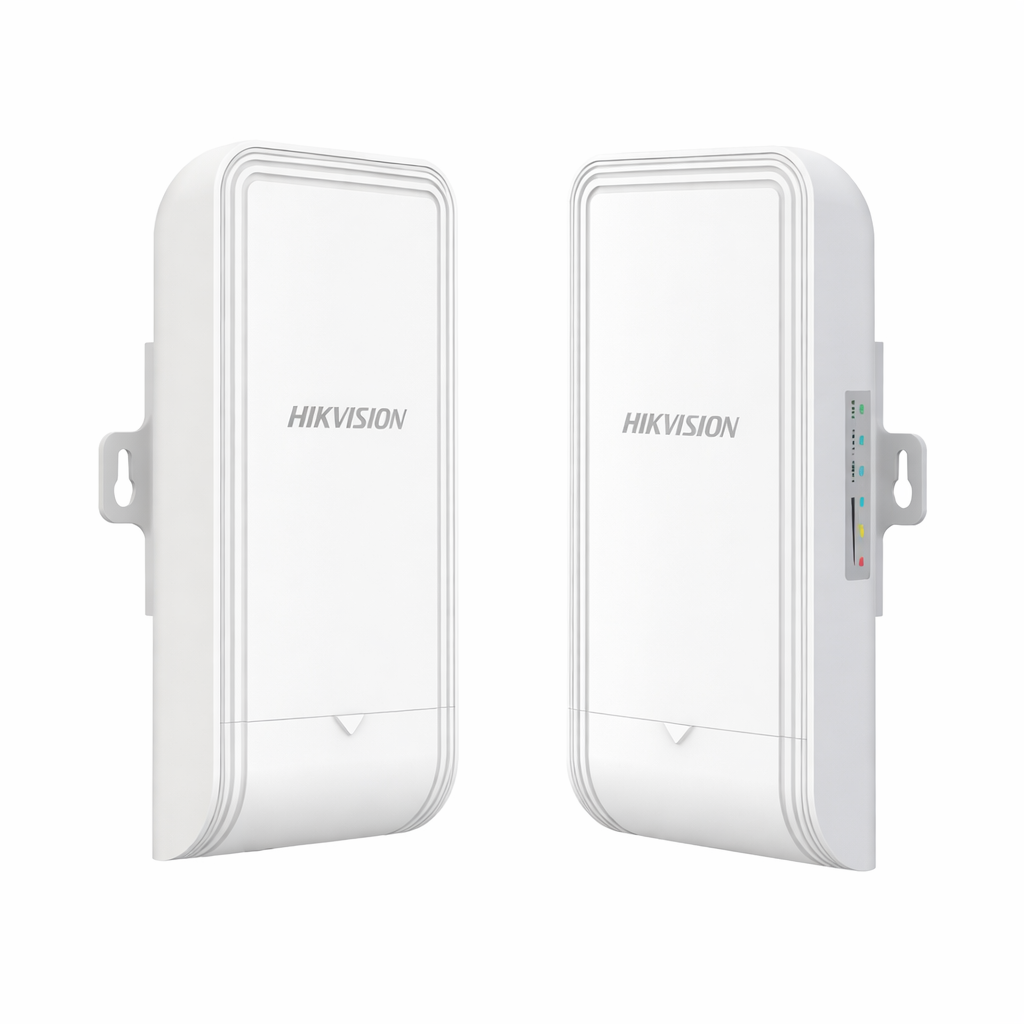

Bộ bắn điểm ngoài trời đa điểm 5Ghz, Băng thông 867Mb, khoảng cách 3km

HIKVISION DS-3WF3000-EI-5AC/P – Bộ Wireless Bridge ngoài trời 5GHz

HIKVISION DS-3WF3000-EI-5AC/P là bộ cầu nối mạng không dây ngoài trời được thiết kế cho các nhu cầu truyền dữ liệu và video qua khoảng cách xa mà không cần triển khai đường cáp mạng giữa các vị trí. Theo tài liệu chính hãng HIKVISION, sản phẩm hoạt động trên băng tần 5GHz, hỗ trợ chuẩn IEEE 802.11a/n/ac và đạt tốc độ truyền không dây tối đa 867Mbps. Khoảng cách truyền dẫn tối đa được công bố là 3km, giúp thiết bị phù hợp với những khu vực có khoảng cách triển khai lớn hoặc địa hình khiến việc kéo cáp gặp nhiều khó khăn.

Khả năng truyền dẫn 5GHz, tốc độ tối đa 867Mbps

DS-3WF3000-EI-5AC/P sử dụng chuẩn 802.11ac với băng tần 5GHz và tốc độ giao tiếp không dây tối đa 867Mbps. Thiết bị được trang bị anten MIMO 2×2 tích hợp, độ lợi 8dBi, hỗ trợ xây dựng liên kết không dây định hướng cho các hệ thống ngoài trời. Theo thông số của HIKVISION, băng thông kênh có thể thiết lập ở 20/40/80MHz, đồng thời hỗ trợ lựa chọn kênh tự động hoặc thủ công.

Thông số tốc độ tối đa 867Mbps là tốc độ giao tiếp không dây theo chuẩn; hiệu năng truyền dữ liệu thực tế phụ thuộc điều kiện triển khai, khoảng cách, môi trường vô tuyến, cấu hình và các yếu tố mạng liên quan. HIKVISION công bố mức throughput tham khảo cho kết nối PTP là 90Mbps tại 0,5km và 1km, 40Mbps tại 3km với AC80; ở chế độ PTMP 1:4, mức tham khảo là 20Mbps tại 3km với AC80.

Hỗ trợ kết nối điểm-điểm và điểm-đa điểm

Thiết bị được định hướng cho các mô hình Wireless Bridge, bao gồm kết nối Point-to-Point và Point-to-Multipoint. Điều này cho phép sử dụng trong các hệ thống cần liên kết mạng giữa hai vị trí hoặc mở rộng kết nối từ một điểm đến nhiều điểm ở khu vực ngoài trời. Khoảng cách tối đa được HIKVISION công bố lên đến 3km trong điều kiện triển khai phù hợp.

Nhờ khả năng truyền không dây tầm xa, sản phẩm có thể được cân nhắc cho các hệ thống camera giám sát, truyền dữ liệu giữa các khu vực, xây dựng mạng backbone không dây, mở rộng vùng phủ mạng và những dự án cần kết nối các vị trí cách xa nhau. HIKVISION cũng xác định các ứng dụng của dòng sản phẩm này trong lĩnh vực video security không dây, đường sắt, giao thông, điện lực và các hệ thống hạ tầng cần truyền video hoặc dữ liệu qua liên kết vô tuyến.

Anten MIMO 2×2 và thiết kế cho môi trường ngoài trời

DS-3WF3000-EI-5AC/P có anten 8dBi MIMO 2×2 tích hợp. Góc búp sóng 3dB được công bố là 50° theo cả phương ngang và phương dọc. Thiết bị có thiết kế dành cho triển khai ngoài trời và được HIKVISION giới thiệu với chuẩn bảo vệ IP55. Kích thước mỗi thiết bị khoảng 90,8 × 187,87 × 57,87mm, thuận tiện cho việc bố trí tại vị trí lắp đặt phù hợp.

Sản phẩm hỗ trợ các chỉ báo LED cho trạng thái nguồn, LAN và cường độ tín hiệu, đồng thời có nút reset phần cứng. Cơ chế này giúp người triển khai dễ kiểm tra trạng thái kết nối và thực hiện khôi phục thiết bị khi cần.

PoE đầu vào và đầu ra

Hệ thống hỗ trợ PoE nhằm đơn giản hóa việc cấp nguồn trong quá trình lắp đặt. Theo tài liệu chính hãng, cổng LAN1 hỗ trợ Passive PoE Input đối với thiết bị CPE, trong khi LAN2 hỗ trợ Standard PoE Output. Thiết bị cũng hỗ trợ nguồn DC 12–24V; khi cấp nguồn qua cổng DC thì chức năng PoE Output không khả dụng. Công suất PoE được công bố là 10W và khoảng cách PoE tối đa là 100m.

Về giao tiếp mạng, mỗi thiết bị có 2 cổng RJ45 tốc độ 10/100Mbps. Vì vậy, khi thiết kế hệ thống, cần phân biệt tốc độ giao tiếp không dây tối đa 867Mbps với tốc độ của các cổng Ethernet vật lý. Việc lựa chọn thiết bị và sơ đồ kết nối nên căn cứ vào yêu cầu thực tế của hệ thống.

Quản lý và triển khai

DS-3WF3000-EI-5AC/P hỗ trợ quản lý topology trực quan và cơ chế Plug and Play theo công bố của HIKVISION. Thiết bị hỗ trợ quản lý qua Web, iVMS-4200 và HCP; các chức năng mạng không dây được tài liệu sản phẩm liệt kê gồm IFM, IPM, DFS và TPC. Thiết bị hỗ trợ NTP để đồng bộ thời gian, SADP để tự động tìm kiếm địa chỉ IP và HTTPS cho quản trị web. Cơ chế bảo mật được công bố là WPA2-PSK, đồng thời hỗ trợ ẩn tên mạng.

Trong triển khai thực tế, cần bố trí các thiết bị theo hướng liên kết phù hợp, bảo đảm điều kiện truyền dẫn vô tuyến và tuân thủ quy định về tần số, công suất phát tại khu vực sử dụng. HIKVISION lưu ý công suất phát có thể thay đổi theo quy định địa phương.

Đối tượng và ứng dụng phù hợp

• Hệ thống CCTV cần truyền video không dây giữa các khu vực cách xa nhau.
• Kết nối mạng giữa các tòa nhà, khu vực hoặc điểm triển khai khó kéo cáp.
• Các hệ thống ngoài trời tại công trường, khuôn viên rộng và hạ tầng phân tán.
• Ứng dụng truyền dữ liệu không dây trong các hệ thống giao thông, đường sắt và hạ tầng.
• Mạng backbone không dây hoặc mở rộng kết nối theo mô hình Point-to-Point và Point-to-Multipoint.

Tóm tắt thông số chính

Với kết nối 5GHz 802.11ac, tốc độ không dây tối đa 867Mbps, anten MIMO 2×2 8dBi và khoảng cách truyền dẫn tối đa 3km, HIKVISION DS-3WF3000-EI-5AC/P là lựa chọn phù hợp cho các hệ thống Wireless Bridge ngoài trời cần kết nối mạng và truyền video, dữ liệu giữa những vị trí cách xa hoặc khó triển khai cáp.
