So Sánh Cáp FTP Và UTP: Loại Nào Tốt Hơn Cho Mạng LAN?

Cáp FTP và UTP đều có thể được sử dụng để truyền dữ liệu cho camera IP, switch PoE, đầu ghi và các thiết bị mạng. Tuy nhiên, lựa chọn đúng không chỉ phụ thuộc vào việc loại cáp nào chống nhiễu tốt hơn. Nhiều hệ thống camera hoạt động không ổn định vì người mua chọn cáp theo tên gọi, giá bán hoặc lời quảng cáo nhưng bỏ qua môi trường thi công, khoảng cách, chất lượng lõi đồng, đầu nối, tiếp địa và cách đi dây thực tế. Bài viết tập trung vào góc nhìn lỗi thường gặp khi mua và lắp đặt, giúp khách hàng hiểu rõ khi nào nên dùng UTP, khi nào FTP mang lại giá trị thực tế và cách xây dựng hệ thống camera ổn định ngay từ đầu.

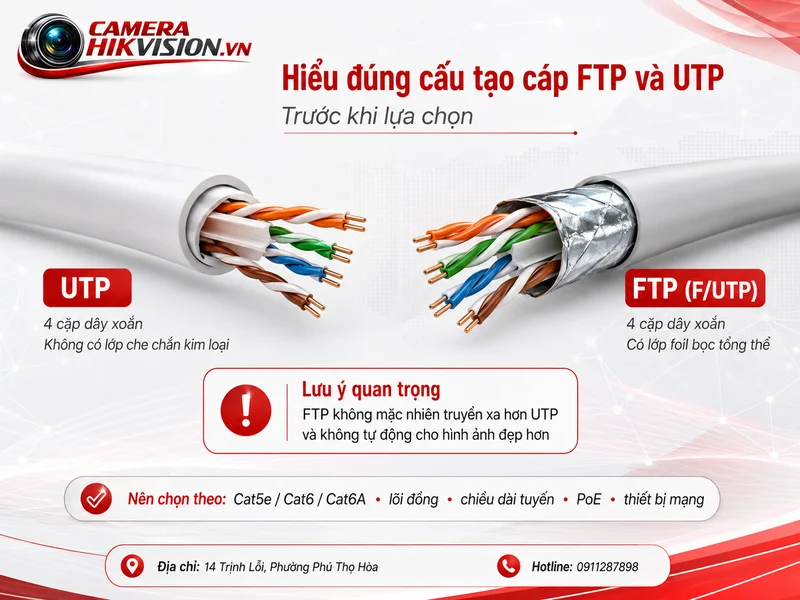

Hiểu đúng cấu tạo cáp FTP và UTP trước khi lựa chọn

UTP là viết tắt của Unshielded Twisted Pair, nghĩa là cáp xoắn đôi không có lớp che chắn kim loại tổng thể. Bên trong cáp thường có bốn cặp dây được xoắn với mật độ khác nhau nhằm giảm nhiễu xuyên âm giữa các cặp. Đây là loại cáp phổ biến trong văn phòng, nhà ở, cửa hàng, trường học và phần lớn hệ thống camera IP thông thường.

FTP thường được sử dụng trên thị trường để chỉ cáp có thêm một lớp lá kim loại bao quanh các cặp dây. Cách ký hiệu kỹ thuật phổ biến và rõ hơn là F/UTP: lớp foil che chắn tổng thể bên ngoài, trong khi từng cặp dây bên trong không được bọc riêng. Lớp lá kim loại giúp hạn chế tác động của nhiễu điện từ từ môi trường bên ngoài, nhưng hiệu quả chỉ đạt được khi toàn bộ hệ thống được thi công đồng bộ.

Điểm cần lưu ý là FTP không mặc nhiên truyền xa hơn UTP và cũng không tự động làm camera có hình ảnh đẹp hơn. Chất lượng truyền dẫn còn phụ thuộc vào chuẩn Cat5e, Cat6 hoặc Cat6A, tiết diện lõi dẫn, vật liệu lõi đồng, chiều dài tuyến, công suất PoE, thiết bị mạng và kỹ thuật bấm đầu.

Bảng so sánh cáp FTP và UTP trong hệ thống camera

Bảng trên cho thấy việc so sánh cáp FTP và UTP không nên dừng ở kết luận FTP tốt hơn vì có chống nhiễu. Trong nhiều công trình dân dụng, UTP lõi đồng nguyên chất được đi dây đúng kỹ thuật có thể ổn định hơn một tuyến FTP giá rẻ nhưng không được tiếp địa hoặc bấm đầu sai.

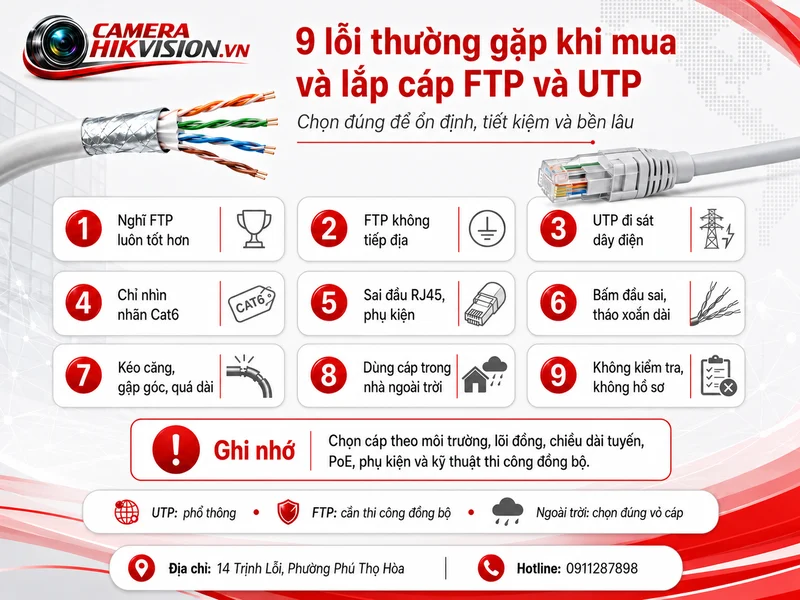

9 lỗi thường gặp khi mua và lắp cáp FTP và UTP

Chọn FTP chỉ vì nghĩ rằng loại cáp này luôn tốt hơn

Với cáp FTP và UTP, lựa chọn phù hợp cần dựa trên điều kiện triển khai cụ thể. Đây là lỗi phổ biến nhất. Khách hàng thường thấy FTP có thêm lớp kim loại nên mặc định đây là lựa chọn cao cấp cho mọi công trình. Trên thực tế, lớp che chắn chỉ tạo ra lợi thế rõ ràng khi tuyến dây thực sự đi qua môi trường có nhiễu điện từ và hệ thống được thi công đúng chuẩn.

Trong nhà phố hoặc cửa hàng nhỏ, dây mạng được đi trong ống riêng, tách xa dây điện và chiều dài mỗi tuyến không lớn, cáp UTP Cat6 lõi đồng thường đã đáp ứng tốt. Chuyển sang FTP trong trường hợp này có thể làm tăng chi phí cáp, đầu nối, patch panel và công bấm đầu mà không tạo ra khác biệt đáng kể về độ ổn định.

Dùng FTP nhưng không có hệ thống tiếp địa phù hợp

Lớp foil của cáp FTP cần được kết nối liên tục với đầu RJ45 bọc kim loại, keystone hoặc patch panel hỗ trợ shield, sau đó liên kết về hệ thống tiếp địa phù hợp. Nếu chỉ mua dây FTP rồi bấm bằng đầu nhựa thông thường, lớp chống nhiễu gần như không phát huy đầy đủ vai trò.

Một số công trình còn nối đất tùy tiện ở nhiều điểm, tạo chênh lệch điện thế và dòng điện không mong muốn trên lớp che chắn. Vì vậy, thi công FTP cần được khảo sát theo toàn tuyến, không nên xử lý riêng lẻ từng đoạn cáp.

Đi cáp UTP song song quá gần dây điện công suất lớn

Một lưu ý quan trọng về cáp FTP và UTP là ưu tiên tính phù hợp thay vì chỉ nhìn thông số. UTP có khả năng hạn chế nhiễu nhờ cấu trúc xoắn đôi, nhưng không phù hợp để bó chung trong thời gian dài với dây nguồn, dây cấp cho động cơ, máy lạnh công suất lớn, thang máy hoặc biến tần. Nhiễu có thể khiến kết nối mạng chập chờn, tăng lỗi gói tin hoặc làm camera mất tín hiệu theo thời điểm tải điện thay đổi.

Cách tránh là tách tuyến mạng và tuyến điện, sử dụng máng hoặc ống riêng, hạn chế chạy song song ở khoảng cách gần và chỉ giao cắt theo góc phù hợp khi cần. Nếu không thể tạo khoảng cách an toàn do cấu trúc công trình, FTP có thể là phương án hợp lý hơn nhưng vẫn phải thi công đồng bộ.

Chỉ nhìn nhãn Cat6 mà bỏ qua vật liệu lõi dẫn

Hai cuộn cáp đều ghi Cat6 nhưng hiệu quả sử dụng có thể rất khác nhau. Cáp lõi đồng nguyên chất có điện trở thấp hơn và phù hợp hơn cho truyền nguồn PoE so với các loại lõi hợp kim hoặc nhôm mạ đồng. Khi camera tiêu thụ công suất cao, tuyến dây dài hoặc sử dụng PoE+, điện trở dây ảnh hưởng trực tiếp đến mức sụt áp.

Hệ thống có thể truyền dữ liệu nhưng camera khởi động lại vào ban đêm khi bật hồng ngoại, đèn trợ sáng hoặc các tính năng tiêu thụ điện cao. Vì vậy, khi chọn cáp FTP và UTP, cần kiểm tra vật liệu lõi, tiết diện dây, nguồn gốc sản phẩm và thông số điện trở thay vì chỉ nhìn tên chuẩn in trên vỏ.

Dùng sai đầu RJ45 và phụ kiện

Cáp FTP thường cần đầu mạng có vỏ kim loại và thiết kế phù hợp với đường kính lõi, đường kính vỏ cũng như cấu trúc dây. Cáp lõi đặc dùng cho đường trục cũng không nên bấm bằng đầu chỉ phù hợp với dây mềm nhiều sợi.

Đối với cáp FTP và UTP, chi phí và hiệu quả nên được xem xét đồng thời. Đầu nối không tương thích có thể tạo tiếp xúc kém, đứt ngầm sau thời gian sử dụng hoặc không duy trì được lớp che chắn. Với UTP, lỗi chọn đầu mạng cũng gây suy hao và mất kết nối, đặc biệt khi dây dẫn có kích thước lớn nhưng đầu RJ45 có khe tiếp xúc quá nhỏ.

Bấm đầu sai thứ tự hoặc tháo xoắn quá dài

Việc xếp đúng màu theo T568A hoặc T568B chưa đủ để bảo đảm chất lượng tuyến cáp. Nếu kỹ thuật viên tháo xoắn các cặp dây quá dài trước điểm tiếp xúc, khả năng hạn chế nhiễu xuyên âm sẽ giảm. Một tuyến cáp có thể vượt qua kiểm tra thông mạch nhưng vẫn không đạt hiệu năng truyền dẫn ổn định.

Đối với FTP, kỹ thuật viên còn phải xử lý lớp foil, dây thoát nhiễu và phần kẹp vỏ đúng cách. Không nên để lực kéo dồn trực tiếp lên tám lõi dây nhỏ bên trong đầu mạng.

Kéo cáp quá căng, gập góc hoặc vượt chiều dài thiết kế

Dây mạng không nên bị kéo căng, ép dập hoặc uốn gập tại góc quá nhỏ. Những tổn thương cơ học có thể làm thay đổi hình dạng cặp xoắn, tăng suy hao hoặc gây đứt lõi sau một thời gian rung động và co giãn nhiệt.

Trong thực tế, cáp FTP và UTP phát huy hiệu quả khi được chọn đúng theo mục đích sử dụng. Chiều dài tuyến cũng cần được tính theo toàn bộ channel, bao gồm cáp cố định và dây nhảy ở hai đầu. Với camera PoE, giới hạn không chỉ đến từ dữ liệu mà còn từ sụt áp nguồn. Khi khoảng cách quá lớn, giải pháp đúng có thể là bố trí switch PoE trung gian, dùng bộ kéo dài phù hợp hoặc chuyển sang cáp quang, thay vì cố sử dụng một đoạn đồng quá dài.

Dùng cáp trong nhà cho khu vực ngoài trời

Lớp chống nhiễu của FTP không đồng nghĩa với khả năng chống nắng, chống nước hoặc chống tia UV. Một sợi cáp FTP dùng trong nhà vẫn có thể nứt vỏ nhanh nếu phơi ngoài trời. Tương tự, UTP ngoài trời có thể phù hợp hơn FTP trong nhà nếu tuyến dây phải chịu mưa, nắng và thay đổi nhiệt độ.

Khi đi dây ngoài trời, cần chọn đúng loại vỏ bảo vệ, xử lý điểm vào hộp kỹ thuật, tạo vòng chống nước và hạn chế để đầu nối nằm ở vị trí ẩm. Với tuyến treo hoặc đi giữa các công trình, cần xem xét thêm phương án chống sét lan truyền và liên kết đẳng thế.

Không kiểm tra và lập hồ sơ tuyến sau khi thi công

Nhiều công trình chỉ kiểm tra camera có lên hình hay không rồi nghiệm thu. Cách làm này bỏ qua các lỗi tiềm ẩn về sơ đồ dây, chất lượng đầu nối, độ dài, tốc độ đàm phán hoặc công suất PoE.

Khi triển khai cáp FTP và UTP, cần kiểm tra cả khả năng vận hành và bảo trì lâu dài. Hệ thống chuyên nghiệp nên có nhãn hai đầu, sơ đồ tuyến, vị trí switch, số cổng, kết quả kiểm tra cơ bản và ghi chú môi trường đi dây. Hồ sơ này giúp khoanh vùng lỗi nhanh khi cần thay camera, nâng cấp đầu ghi hoặc mở rộng số lượng thiết bị.

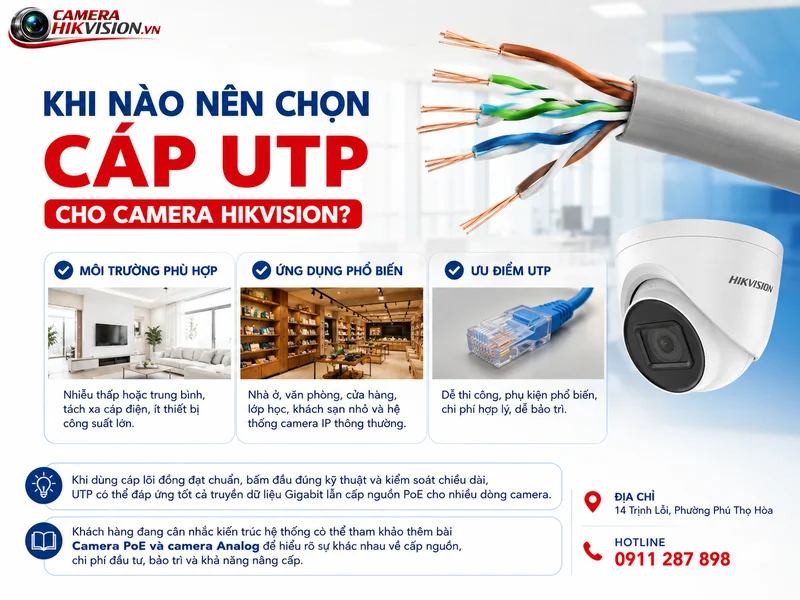

Khi nào nên chọn cáp UTP cho camera Hikvision?

UTP là lựa chọn hợp lý khi môi trường thi công có mức nhiễu thấp hoặc trung bình, tuyến dây được tách khỏi cáp điện và công trình không có nhiều thiết bị công suất lớn. Loại cáp này đặc biệt phù hợp với nhà ở, văn phòng, cửa hàng bán lẻ, lớp học, khách sạn nhỏ và các hệ thống camera IP thông thường.

Ưu điểm thực tế của UTP là dễ thi công, phụ kiện phổ biến, chi phí hợp lý và thuận tiện bảo trì. Khi dùng cáp lõi đồng đạt chuẩn, bấm đầu đúng kỹ thuật và kiểm soát chiều dài, UTP có thể đáp ứng tốt cả truyền dữ liệu Gigabit lẫn cấp nguồn PoE cho nhiều dòng camera.

Khách hàng đang cân nhắc kiến trúc hệ thống có thể tham khảo thêm bài Camera PoE và camera Analog để hiểu rõ sự khác nhau về cấp nguồn, chi phí đầu tư, bảo trì và khả năng nâng cấp.

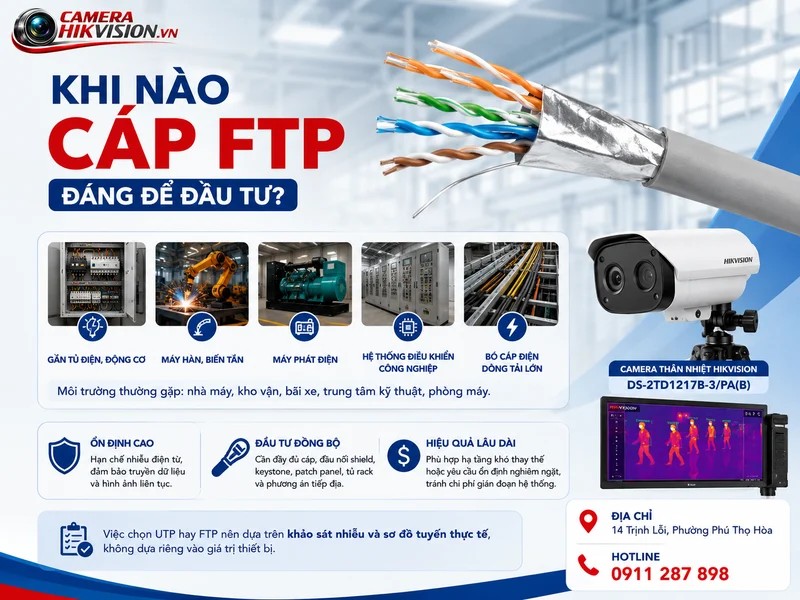

Khi nào cáp FTP đáng để đầu tư?

Người dùng quan tâm cáp FTP và UTP nên so sánh theo cùng một nhóm tiêu chí. FTP phù hợp khi tuyến cáp phải đi gần tủ điện, động cơ, máy hàn, biến tần, máy phát điện, hệ thống điều khiển công nghiệp hoặc bó cáp điện có dòng tải lớn. Đây là những môi trường thường gặp trong nhà máy, kho vận, bãi xe, trung tâm kỹ thuật và phòng máy.

FTP cũng có thể được cân nhắc khi hạ tầng cáp khó thay thế, thời gian dừng hệ thống có chi phí cao hoặc yêu cầu ổn định nghiêm ngặt. Tuy nhiên, khoản đầu tư chỉ hợp lý khi bao gồm đầy đủ cáp, đầu nối shield, keystone, patch panel, tủ rack và phương án tiếp địa.

Trong hệ thống có thiết bị giám sát chuyên dụng như camera thân nhiệt Hikvision DS-2TD1217B-3/PA(B), độ ổn định của hạ tầng mạng cần được ưu tiên vì dữ liệu hình ảnh và cảnh báo phải được truyền liên tục. Việc chọn UTP hay FTP nên dựa trên khảo sát nhiễu và sơ đồ tuyến thực tế, không dựa riêng vào giá trị thiết bị.

Dịch vụ khảo sát và thi công cáp FTP, UTP cho hệ thống camera

Camera Hikvision Việt Nam triển khai khảo sát, thiết kế và thi công hạ tầng mạng cho camera IP, switch PoE, đầu ghi, màn hình giám sát và thiết bị quản trị. Dịch vụ được xây dựng theo mục tiêu chọn đúng cấu hình, hạn chế vật tư thừa và giảm nguy cơ phải kéo lại cáp sau khi hệ thống đưa vào vận hành.

Phạm vi công việc

• Khảo sát vị trí camera, đầu ghi, switch PoE, tủ rack và nguồn điện.
• Đánh giá tuyến dây, khoảng cách, môi trường nhiễu và điều kiện ngoài trời.
• Tư vấn lựa chọn cáp UTP, FTP, cáp ngoài trời hoặc phương án cáp quang.
• Tính toán băng thông, công suất PoE và khả năng mở rộng số lượng camera.
• Thi công ống, máng cáp, dây mạng, patch panel, đầu nối và nhãn tuyến.
• Kiểm tra kết nối, nguồn cấp, tốc độ cổng và tình trạng hoạt động của camera.
• Bàn giao sơ đồ cơ bản và hướng dẫn bảo trì hệ thống.

Quy trình khảo sát, thi công và nghiệm thu

1. Tiếp nhận nhu cầu: xác định số lượng camera, khu vực quan sát, thiết bị hiện có và mục tiêu mở rộng.
2. Khảo sát thực tế: kiểm tra đường đi dây, nguồn nhiễu, vị trí tủ mạng, khoảng cách và điều kiện môi trường.
3. Đề xuất phương án: lựa chọn cáp, phụ kiện, switch PoE và cách phân chia tuyến phù hợp.
4. Thi công: kéo dây đúng lực, bảo vệ cáp tại điểm chuyển hướng, bấm đầu và đánh nhãn hai đầu.
5. Kiểm tra: xác minh thông mạch, kết nối mạng, cấp nguồn PoE, hình ảnh và khả năng ghi hình.
6. Nghiệm thu: bàn giao danh sách tuyến, hướng dẫn vận hành và phạm vi bảo hành thi công.

Để chọn cáp FTP và UTP hợp lý, hãy ưu tiên nhu cầu cốt lõi trước các tính năng bổ sung. Đối với hệ thống kết hợp nhiều nền tảng thiết bị, khách hàng nên tham khảo thêm nội dung Camera ONVIF và camera độc quyền để lựa chọn kiến trúc thuận tiện cho việc tích hợp và nâng cấp lâu dài.

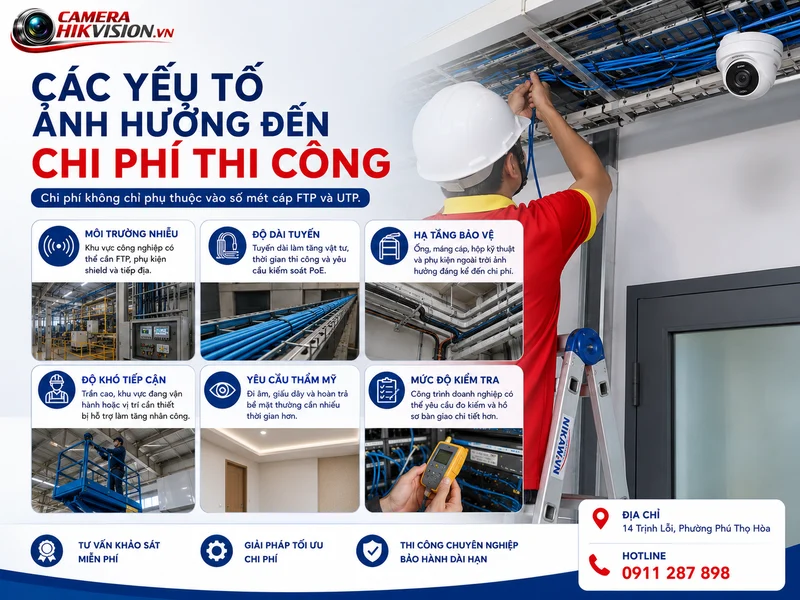

Các yếu tố ảnh hưởng đến chi phí thi công

Chi phí không chỉ phụ thuộc vào số mét cáp FTP và UTP. Báo giá thực tế còn thay đổi theo loại cáp, vật liệu lõi, chuẩn Cat, vỏ trong nhà hoặc ngoài trời, số lượng tuyến, chiều cao thi công và loại phụ kiện sử dụng.

• Môi trường nhiễu: khu vực công nghiệp có thể cần FTP, phụ kiện shield và tiếp địa.
• Độ dài tuyến: tuyến dài làm tăng vật tư, thời gian thi công và yêu cầu kiểm soát PoE.
• Hạ tầng bảo vệ: ống, máng cáp, hộp kỹ thuật và phụ kiện ngoài trời ảnh hưởng đáng kể đến chi phí.
• Độ khó tiếp cận: trần cao, khu vực đang vận hành hoặc vị trí cần thiết bị hỗ trợ làm tăng nhân công.
• Yêu cầu thẩm mỹ: đi âm, giấu dây và hoàn trả bề mặt thường cần nhiều thời gian hơn.
• Mức độ kiểm tra: công trình doanh nghiệp có thể yêu cầu đo kiểm và hồ sơ bàn giao chi tiết hơn.

Không nên cắt giảm chi phí bằng cách dùng cáp lõi hợp kim, đầu nối không rõ nguồn gốc hoặc bỏ qua ống bảo vệ. Những khoản tiết kiệm nhỏ ban đầu có thể dẫn đến chi phí xử lý sự cố và kéo lại dây lớn hơn nhiều.

Checklist chọn cáp trước khi ký phương án thi công

• Tuyến dây có đi gần động cơ, biến tần, tủ điện hoặc cáp điện lực không?
• Có thể tách đường mạng và đường điện bằng ống hoặc máng riêng không?
• Cáp sử dụng lõi đồng nguyên chất hay vật liệu hợp kim?
• Loại vỏ cáp có phù hợp với môi trường trong nhà, ngoài trời hoặc ẩm không?
• Chiều dài tuyến có nằm trong giới hạn phù hợp cho dữ liệu và PoE không?
• FTP có được sử dụng cùng đầu nối, patch panel và tiếp địa đồng bộ không?
• Đầu RJ45 có tương thích với lõi đặc, lõi mềm và đường kính dây không?
• Tuyến cáp có được đánh nhãn, kiểm tra và ghi nhận sau khi thi công không?
• Switch PoE còn đủ công suất và cổng dự phòng để mở rộng không?
• Phương án có dự trù khả năng thay camera hoặc nâng cấp độ phân giải không?

Nếu đang phân vân giữa hệ thống mạng mới và hạ tầng đồng trục hiện có, bài Camera IP và Analog sẽ giúp làm rõ chi phí triển khai, bảo trì và nâng cấp theo từng mô hình.

Cam kết khi triển khai hạ tầng mạng camera

Camera Hikvision Việt Nam định hướng lựa chọn vật tư theo điều kiện công trình thay vì mặc định sử dụng loại cáp đắt nhất. Mỗi phương án cần giải thích rõ lý do chọn UTP, FTP hoặc giải pháp khác, đồng thời tính đến khả năng bảo trì và mở rộng trong tương lai.

Khi đánh giá cáp FTP và UTP, bạn nên đối chiếu nhu cầu thực tế với các tiêu chí trong phần này. Quá trình thi công chú trọng phân tuyến, bảo vệ dây, hạn chế điểm nối, kiểm tra đầu bấm và đánh nhãn. Với cáp FTP, hệ thống phụ kiện và tiếp địa được xem xét đồng bộ để tránh tình trạng mua cáp chống nhiễu nhưng không khai thác được công năng. Với UTP, trọng tâm là khoảng cách với nguồn điện, chất lượng lõi đồng và kỹ thuật xử lý cặp xoắn.

Lựa chọn cáp FTP và UTP cần dựa trên môi trường nhiễu, cấu trúc đường dây, công suất PoE, yêu cầu bảo trì và ngân sách tổng thể. UTP phù hợp với phần lớn nhà ở, văn phòng và cửa hàng khi được thi công tách khỏi nguồn điện. FTP phát huy lợi thế trong môi trường công nghiệp hoặc tuyến dây gần nguồn nhiễu mạnh, nhưng cần đầu nối shield và tiếp địa đúng kỹ thuật.

Câu hỏi thường gặp về cáp FTP và UTP

cáp FTP và UTP loại nào phù hợp cho camera gia đình?

Trong nhà ở, nếu dây mạng được đi trong ống riêng và cách xa dây điện công suất lớn, UTP Cat5e hoặc Cat6 lõi đồng thường đáp ứng tốt. FTP chỉ cần thiết khi tuyến dây đi qua khu vực có nhiễu rõ ràng hoặc không thể tách khỏi hệ thống điện.

Dùng cáp FTP có bắt buộc phải tiếp địa không?

Để lớp che chắn hoạt động đúng mục đích, nên sử dụng đầu nối, keystone hoặc patch panel hỗ trợ shield và có phương án liên kết đất phù hợp. Nếu bấm bằng đầu nhựa thông thường, hiệu quả chống nhiễu của lớp foil sẽ bị hạn chế.

Cáp FTP có truyền PoE xa hơn cáp UTP không?

Với cáp FTP và UTP, lựa chọn phù hợp cần dựa trên điều kiện triển khai cụ thể. Không thể kết luận chỉ dựa trên lớp chống nhiễu. Khả năng cấp nguồn phụ thuộc nhiều vào vật liệu lõi, tiết diện dây, điện trở, chiều dài và công suất camera. Một cáp UTP lõi đồng chất lượng tốt có thể cấp PoE ổn định hơn FTP lõi hợp kim.

Có nên dùng FTP cho toàn bộ văn phòng không?

Không nhất thiết. Nếu văn phòng ít nguồn nhiễu và có hệ thống máng cáp tách biệt, UTP giúp tối ưu chi phí và dễ bảo trì. FTP nên dành cho các tuyến đi gần phòng máy, tủ điện hoặc thiết bị có trường điện từ mạnh.

Vì sao camera dùng UTP hay mất kết nối vào ban đêm?

Nguyên nhân có thể là sụt áp khi camera bật hồng ngoại, cáp lõi hợp kim, đầu bấm tiếp xúc kém, tuyến quá dài hoặc nguồn PoE không đủ công suất. Cần kiểm tra toàn bộ tuyến thay vì mặc định cho rằng UTP không chống nhiễu tốt.

Cáp FTP ngoài trời có chống nước không?

Không phải mọi cáp FTP đều dùng được ngoài trời. FTP chỉ mô tả cấu trúc che chắn nhiễu. Muốn đi ngoài trời cần chọn sản phẩm có lớp vỏ phù hợp với tia UV, độ ẩm và điều kiện nhiệt độ của công trình.

Nhìn chung, nên được lựa chọn dựa trên nhu cầu thật, ngân sách và khả năng vận hành lâu dài.
