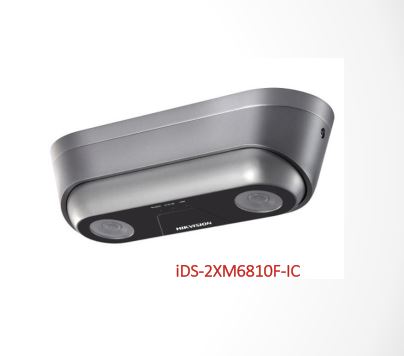

Hướng dẫn cài đặt Camera đếm người ống kính kép iDS-2XM6810F-IC

Nếu bạn đang tìm một giải pháp đếm người đáng tin cậy, chính xác và dễ triển khai trong cửa hàng, toà nhà hoặc cổng kiểm soát, camera đếm người Hikvision iDS-2XM6810F-IC ống kính kép là lựa chọn rất đáng cân nhắc. Từ khả năng đếm vào/ra theo thời gian thực, lưu trữ dữ liệu trên bộ nhớ flash, cho đến tích hợp đầu ghi NVR và xuất báo cáo theo ngày/tuần/tháng/năm, sản phẩm này giúp chủ đơn vị quản lý lưu lượng khách một cách khoa học. Là đối tác phân phối và lắp đặt Hikvision nhiều năm, chúng tôi đã triển khai thực tế và tối ưu hóa thiết bị này cho nhiều mô hình bán lẻ, văn phòng và khu công nghiệp.

Tổng quan và điểm nổi bật

Hikvision iDS-2XM6810F-IC sử dụng ống kính kép 2mm kết hợp cảm biến CMOS 1/3’’, cho góc quan sát rộng nhằm nhận diện đường đi qua và đếm người chính xác ngay cả trong không gian hẹp. Chuẩn bảo vệ IP66 giúp thiết bị hoạt động bền bỉ trong môi trường bụi và ẩm, còn hồng ngoại 3m hỗ trợ đếm ổn định khi ánh sáng yếu. Hệ thống mã hóa H.264 với tối ưu băng thông, độ trễ thấp và 3D DNR đảm bảo hình ảnh mượt mà, giảm nhiễu và giữ độ chi tiết cần thiết cho phân tích.

Bảng thông số iDS-2XM6810F-IC với ống kính kép, IR 3m và chuẩn IP66

Thông số kỹ thuật chính

• Dữ liệu người vào, ra, đi qua theo thời gian thực; xuất báo cáo thống kê theo ngày/tuần/tháng/năm
• Bộ nhớ flash lưu dữ liệu đếm, giúp an toàn thông tin ngay cả khi mất nguồn hoặc tín hiệu
• Cảm biến CMOS 1/3’’; hỗ trợ 3D DNR; mã hóa thông minh H.264 tối ưu băng thông
• Chuẩn IP66, hồng ngoại (IR) 3m; điều chỉnh góc lắp đặt 0°–45°
• Độ phân giải 640 × 960; FOV ngang 105°, FOV dọc 89°
• Ống kính kép 2mm; nguồn 12VDC hoặc PoE (802.3af, Class 3)
• Cổng RS-485: 1; Alarm in/out: 2/1 (24VDC 1A hoặc 110VAC 500mA)
• Thân kim loại, vỏ nhựa — thiết kế chắc chắn, gọn gàng cho trần/cổng ra vào

Ý kiến chuyên gia

“Ống kính kép mang lại lợi thế lớn trong việc xác định hướng di chuyển và giảm chồng lấn giữa các luồng vào/ra. Khi kết hợp đúng vùng đếm và hiệu chỉnh chiều cao, sai số có thể giảm xuống rất thấp ngay cả ở vị trí cửa hẹp,” — KS. Nguyễn Minh Quân, Chuyên gia giải pháp bán lẻ Hikvision.

Hướng dẫn cài đặt đếm người chuẩn xác

Trong thực tế, độ chính xác đếm người phụ thuộc nhiều vào vị trí lắp, chiều cao và cách vẽ vùng. Với iDS-2XM6810F-IC, bạn cần thiết lập chính xác chiều cao lắp đặt từ camera xuống sàn, sau đó hiệu chỉnh (Calibration) trước khi vẽ vùng đếm. Tiếp đến, hãy vẽ vùng vào/ra (màu xanh) nhỏ hơn vùng đếm (màu đỏ) và kiểm tra lại đường phát hiện màu vàng — khi có người đi qua, hệ thống sẽ ghi nhận và cộng số liệu.

Giao diện cấu hình vùng đếm, vùng vào/ra và đường phát hiện màu vàng

Các bước cấu hình chi tiết

1. Xác định vị trí lắp tại trần/cổng, đảm bảo camera nhìn thẳng xuống khu vực di chuyển chính.
2. Nhập chiều cao lắp đặt thực tế (từ camera xuống sàn), tránh ước lượng để giảm sai số.
3. Chọn Calibration để hệ thống tự hiệu chỉnh theo môi trường và chiều cao lắp.
4. Vẽ vùng đếm (màu đỏ) bao phủ khu vực người đi qua; vẽ vùng vào/ra (màu xanh) nhỏ hơn vùng đếm để xác định hướng.
5. Kiểm tra đường phát hiện (màu vàng): khi có đối tượng đi qua đường này, bộ đếm sẽ tăng theo hướng đã định.
6. Lưu cấu hình, đi thực nghiệm nhanh (walk-test) với 5–10 lượt để kiểm chứng kết quả.

Kịch bản triển khai thực tế

Tại một cửa hàng tiện lợi, chúng tôi lắp iDS-2XM6810F-IC ở độ cao ~3m, căn chỉnh góc 15° để tối ưu vùng phủ. Vùng đếm được đặt bao trùm khu vực cửa, còn vùng vào/ra bó sát mép cửa để phân định hướng ra/vào rõ ràng. Sau 10 lượt thử, tỷ lệ sai số dưới 2% và báo cáo theo khung giờ cho thấy giờ cao điểm trùng khớp dữ liệu POS — một kết quả rất thuyết phục cho chủ cửa hàng.

Lọc chiều cao và hiển thị chiều cao người ra/vào

Bộ lọc chiều cao giúp loại trừ các đối tượng không phải người (ví dụ xe đẩy thấp, thùng hàng) hoặc điều chỉnh phạm vi đếm phù hợp với kịch bản thực tế. Khi bật hiển thị chiều cao người ra/vào, bạn sẽ có thêm dữ liệu để đánh giá nhóm khách hàng (người lớn, trẻ em) trong từng khung thời gian. Lưu ý, thông số này dùng cho phân tích hành vi tổng quan chứ không phải định danh cá nhân.

Màn hình thiết lập ngưỡng chiều cao và hiển thị chiều cao người ra/vào

Mẹo tối ưu độ chính xác

• Chọn ngưỡng chiều cao phù hợp với loại hình: bán lẻ, trường học, bệnh viện, nhà máy…
• Tránh để vật cản cố định trong vùng đếm, đặc biệt là standee/bình phong đặt sát cửa.
• Thực hiện kiểm thử định kỳ theo ca làm việc để đảm bảo thiết bị không bị lệch sau vệ sinh hoặc thay đổi bố trí.

Xuất dữ liệu đếm và tích hợp lưu trữ

Dữ liệu đếm được lưu trữ trực tiếp trên bộ nhớ flash của camera và có thể upload theo thời gian thực với chu kỳ thống kê cố định. Khi gán camera vào đầu ghi hình NVR có ổ cứng, dữ liệu đếm sẽ tự động đẩy sang đầu ghi hoặc phần mềm quản lý, bảo toàn lịch sử ngay cả khi camera tạm mất nguồn hoặc mạng bị gián đoạn. Điều này đặc biệt hữu ích cho các đơn vị cần báo cáo ngày/tuần/tháng/năm để đánh giá hiệu quả hoạt động và tối ưu nhân sự.

Tùy chọn xuất dữ liệu đếm người từ camera

Kinh nghiệm triển khai cho thấy, sử dụng PoE (802.3af, Class 3) giúp đơn giản hóa hạ tầng và tăng tính ổn định nguồn. Bạn nên cấu hình đồng bộ thời gian (NTP) giữa camera, NVR và phần mềm để báo cáo không lệch khung giờ. Ngoài ra, khi xuất dữ liệu, hãy chọn khoảng thời gian rõ ràng (ca sáng/chiều/tối) để đối chiếu với POS hoặc hệ thống BI nội bộ.

Thiết lập chu kỳ thống kê và lịch xuất báo cáo

Với cổng RS-485 và Alarm in/out (2/1, 24VDC 1A hoặc 110VAC 500mA), iDS-2XM6810F-IC có thể tích hợp với hệ thống cổng turnstile, chuông cảnh báo hoặc biển báo LED. Khi số lượng người vượt ngưỡng, hệ thống có thể kích hoạt cảnh báo để điều phối dòng khách. Mã hóa H.264 và 3D DNR tiếp tục phát huy vai trò giảm tải mạng, giữ hình ảnh ổn định phục vụ phân tích.

Giao diện báo cáo đếm theo ngày/tuần/tháng/năm phục vụ quản trị lưu lượng

Tham khảo chuyên môn

• Theo tài liệu kỹ thuật People Counting của Hikvision, việc hiệu chỉnh chiều cao và vẽ vùng là hai yếu tố quan trọng nhất quyết định độ chính xác (Hikvision Product Specifications & Application Notes).
• “Đối với retail analytics, đồng bộ thời gian và xác định khung giờ cao điểm là nền tảng để so sánh chéo với POS,” — Ms. Trần Bảo Linh, Tư vấn giải pháp dữ liệu bán lẻ.

Kết luận

Hikvision iDS-2XM6810F-IC là camera đếm người ống kính kép mạnh mẽ, tối ưu cho cửa hàng, tòa nhà và cổng kiểm soát nhờ dữ liệu thời gian thực, lưu trữ trên bộ nhớ flash, tích hợp NVR và xuất báo cáo linh hoạt. Khi lắp đặt đúng độ cao, hiệu chỉnh chuẩn và vẽ vùng hợp lý, thiết bị đem lại độ chính xác rất cao cùng khả năng mở rộng với RS-485 và Alarm in/out. Nếu bạn đang cân nhắc triển khai hệ thống đếm người Hikvision, hãy bắt đầu với những hướng dẫn cài đặt trong bài và chia sẻ trải nghiệm của bạn bên dưới; đừng quên khám phá thêm các nội dung kỹ thuật, mẹo tối ưu và quy trình lắp đặt camera Hikvision trên website để có kết quả tốt nhất.
