Switch mạng thông minh 8 cổng PoE

Switch HIKVISION DS-3E1309P-EI/M được trình bày với thông số, tính năng và phạm vi ứng dụng đã được xác minh để người mua dễ đánh giá.

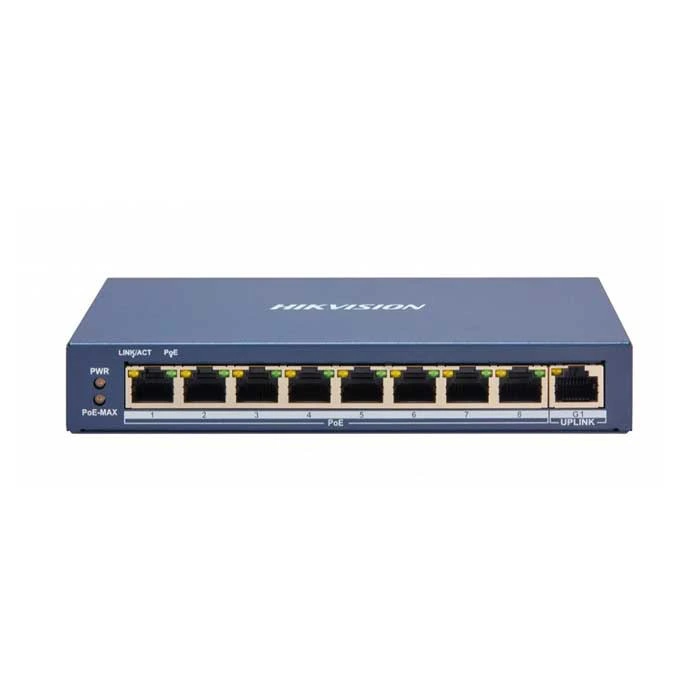

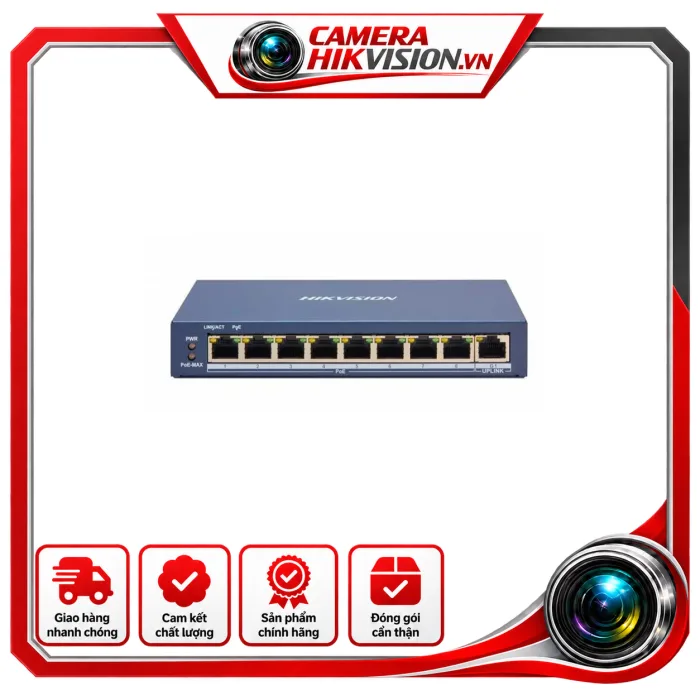

Switch HIKVISION DS-3E1309P-EI/M – Tổng quan

HIKVISION DS-3E1309P-EI/M là switch mạng thông minh 8 cổng PoE dành cho các hệ thống giám sát và hạ tầng mạng cần truyền dữ liệu đồng thời cấp nguồn cho thiết bị qua cáp mạng. Theo tài liệu kỹ thuật chính hãng được xác minh, thiết bị có 8 cổng RJ45 PoE tốc độ 10/100 Mbps và 1 cổng RJ45 Gigabit, phù hợp để kết nối camera IP, thiết bị mạng và các thiết bị đầu cuối tương thích PoE.

Switch hỗ trợ chuẩn PoE IEEE 802.3af và IEEE 802.3at, với công suất tối đa 30 W trên mỗi cổng và tổng ngân sách PoE 60 W. Nhờ các chức năng quản lý thông minh, thiết bị có thể hỗ trợ theo dõi trạng thái mạng, xử lý sự cố và duy trì hoạt động của camera thuận tiện hơn so với switch PoE thông thường.

Thông số và khả năng kết nối

DS-3E1309P-EI/M cung cấp 8 cổng PoE Fast Ethernet cho các thiết bị đầu cuối và 1 cổng RJ45 Gigabit cho kết nối mạng. Thiết kế này đáp ứng các hệ thống quy mô nhỏ đến vừa, đặc biệt khi phần lớn camera sử dụng kết nối 10/100 Mbps nhưng cần một cổng uplink tốc độ Gigabit.

• 8 cổng RJ45 PoE tốc độ 10/100 Mbps.
• 1 cổng RJ45 Gigabit.
• Chuẩn PoE: IEEE 802.3af và IEEE 802.3at.
• Công suất PoE tối đa mỗi cổng: 30 W.
• Tổng ngân sách công suất PoE: 60 W.
• Bảng địa chỉ MAC: 8K.
• Cache nội bộ: 4 Mbits.
• Khả năng chuyển mạch: 5,6 Gbps.
• Tốc độ chuyển tiếp gói: 4,17 Mpps.

Quản lý thông minh và hỗ trợ hệ thống giám sát

Điểm nổi bật của dòng switch thông minh là các chức năng hỗ trợ quản lý và bảo trì mạng. DS-3E1309P-EI/M hỗ trợ quản lý topology mạng, theo dõi tình trạng mạng và đẩy cảnh báo, giúp người vận hành có thêm thông tin để kiểm tra hệ thống. Thiết bị cũng hỗ trợ DHCP Client và quản lý từ xa thông qua Hik-Partner Pro theo tài liệu chính hãng.

Chức năng PoE Watchdog được thiết kế để tự động phát hiện camera không phản hồi và khởi động lại camera tương ứng trên các cổng PoE 1 đến 8. Đây là tính năng hữu ích trong hệ thống camera vận hành liên tục, giúp giảm nhu cầu xử lý thủ công khi một thiết bị đầu cuối gặp trạng thái bất thường.

Ngoài ra, thiết bị hỗ trợ IEEE 802.1Q VLAN, STP/RSTP chống vòng lặp và chức năng phát hiện lỗi cáp. Các tính năng này giúp tăng khả năng tổ chức, giám sát và xử lý sự cố cho hệ thống mạng có nhiều thiết bị kết nối.

Truyền PoE đường dài

DS-3E1309P-EI/M hỗ trợ chế độ truyền đường dài trên các cổng 1 đến 8 với khoảng cách được công bố lên đến 300 m. Khi sử dụng chế độ này, khả năng truyền thực tế có thể phụ thuộc vào model camera, chất lượng và điều kiện của đường cáp. Vì vậy, khoảng cách 300 m nên được xem là mức hỗ trợ theo tài liệu nhà sản xuất trong điều kiện phù hợp, không phải cam kết cho mọi cấu hình lắp đặt.

Khả năng truyền đường dài có thể hữu ích cho các vị trí camera nằm xa tủ mạng hoặc thiết bị tập trung, giúp mở rộng phạm vi triển khai mà không cần đưa switch đến quá gần từng camera. Khi thiết kế hệ thống, vẫn cần kiểm tra loại cáp, chất lượng đầu nối, tải PoE và điều kiện thực tế của tuyến truyền.

An toàn và thiết kế phần cứng

Switch sử dụng vỏ kim loại và thiết kế không quạt, giúp cấu trúc thiết bị gọn và hạn chế phụ thuộc vào bộ phận quạt cơ khí. Thiết bị có bảo vệ chống sét lan truyền 6 kV cho các cổng PoE theo tài liệu kỹ thuật chính hãng. Khối lượng tịnh được công bố là 0,4 kg, kích thước 170 × 27,6 × 93,1 mm (Rộng × Cao × Sâu).

Nguồn cấp được công bố là 48 V DC, 1,35 A; công suất tiêu thụ tối đa 65 W và công suất khi không tải 5 W. Thiết bị hỗ trợ lắp đặt để bàn hoặc treo tường, với nhiệt độ hoạt động từ 0 °C đến 40 °C và độ ẩm tương đối hoạt động 5% đến 95% không ngưng tụ.

Ứng dụng phù hợp

Với 8 cổng PoE và ngân sách PoE 60 W, thiết bị phù hợp cho các hệ thống camera IP cần cấp nguồn tập trung qua cáp mạng. Cấu hình này đặc biệt thích hợp cho văn phòng, cửa hàng, nhà ở, kho nhỏ và các hệ thống giám sát có số lượng camera vừa phải, đồng thời cần các tính năng quản lý mạng cơ bản.

• Kết nối và cấp nguồn cho camera IP tương thích IEEE 802.3af/at.
• Xây dựng hệ thống camera với khả năng quản lý và giám sát mạng.
• Triển khai camera ở vị trí xa với chế độ Long Range phù hợp.
• Hỗ trợ xử lý camera mất phản hồi bằng PoE Watchdog.
• Tổ chức mạng bằng VLAN 802.1Q và hạn chế vòng lặp với STP/RSTP.

Lưu ý về model

Dữ liệu đầu vào của sản phẩm ghi SKU “DS-3E0409P-EI/M (DS-3E1309P-EI/M)”. Tài liệu kỹ thuật chính hãng được xác minh trực tiếp trong quá trình nghiên cứu là dành cho model DS-3E1309P-EI/M. Vì vậy, các thông số kỹ thuật nêu trên được đối chiếu theo model DS-3E1309P-EI/M và không tự suy diễn rằng hai mã model là hoàn toàn tương đương về thông số.

Nhìn chung, HIKVISION DS-3E1309P-EI/M là switch PoE thông minh 8 cổng hướng đến hệ thống giám sát cần cấp nguồn, quản lý mạng, hỗ trợ truyền đường dài và tăng khả năng tự phục hồi cho camera thông qua PoE Watchdog.

Nhìn chung, Switch HIKVISION DS-3E1309P-EI/M nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
