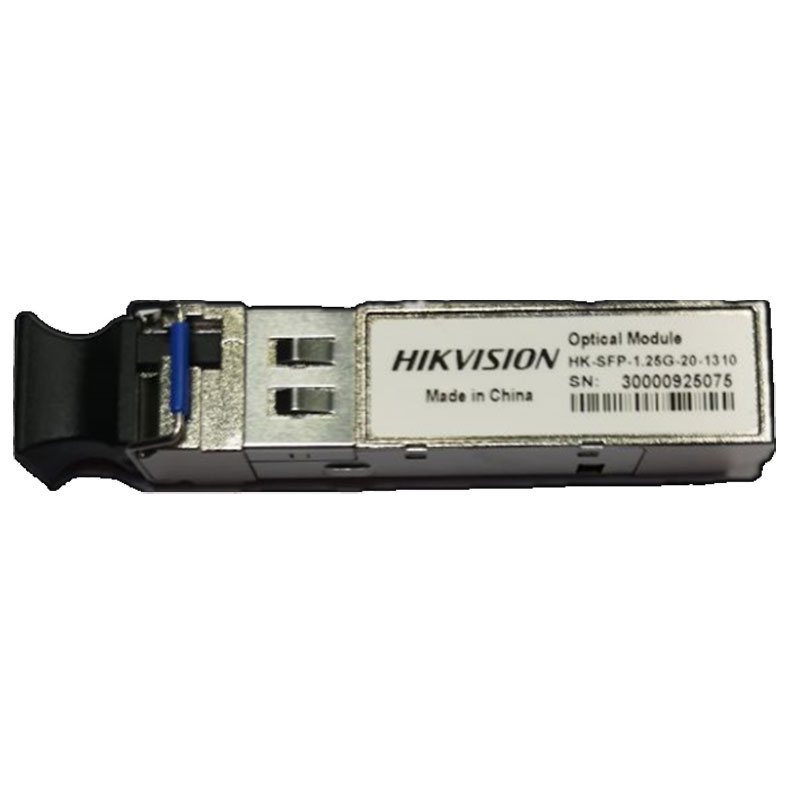

Module quang dùng cho các SW có cổng Quang

SKU: HK-SFP-1.25G-20-1310 · Đã bán: 0
Liên hệ

HIKVISION HK-SFP-1.25G-20-1310 là module quang SFP dùng cho thiết bị mạng có cổng SFP, hỗ trợ kết nối quang đơn mode, đơn sợi với đầu nối LC hai chiều. Module hỗ trợ tốc độ dữ liệu 1250 Mbps, khoảng cách truyền 0–20 km và bước sóng phát 1310 nm/thu 1550 nm. Thiết bị sử dụng nguồn DC 3.3V, hỗ trợ cắm nóng và tương thích SFP MSA.

Đây là lựa chọn phù hợp để mở rộng kết nối quang cho switch và các thiết bị mạng tương thích trong hệ thống truyền dẫn Ethernet. Theo tài liệu HIKVISION, model này cần sử dụng cùng HK-SFP-1.25G-20-1550 theo cặp để tạo liên kết hai đầu.

Thông số nổi bật
Gọi đặt hàng · 088 8319798

Module quang HIKVISION HK-SFP-1.25G-20-1310

HIKVISION HK-SFP-1.25G-20-1310 là module quang chuẩn SFP được thiết kế cho các thiết bị mạng có khe cắm SFP tương thích. Model sử dụng kết nối quang đơn mode, đơn sợi và đầu nối LC hai chiều, hỗ trợ truyền dữ liệu với tốc độ 1250 Mbps trên khoảng cách từ 0 đến 20 km theo thông số nhà sản xuất. Đây là giải pháp module quang phù hợp khi cần chuyển kết nối mạng từ giao diện SFP sang đường truyền cáp quang trong hệ thống switch và hạ tầng mạng.

Đặc điểm chính

  • Chuẩn dạng Small Form-Factor Pluggable (SFP), tương thích SFP MSA.
  • Hỗ trợ Ethernet 1.25G với tốc độ dữ liệu 1250 Mbps.
  • Sử dụng sợi quang đơn mode SMF, đơn sợi 9/125 µm.
  • Đầu nối LC, số lượng đầu nối 1.
  • Khoảng cách truyền được công bố từ 0 đến 20 km.
  • Bước sóng phát Tx 1310 nm và thu Rx 1550 nm.
  • Hỗ trợ cắm nóng (hot-pluggable).
  • Sử dụng nguồn cấp DC 3.3V.
  • Tuân thủ yêu cầu RoHS theo thông tin sản phẩm của HIKVISION.

Thông số kỹ thuật

Thông số Giá trị
Model HK-SFP-1.25G-20-1310
Loại module SFP Module
Loại sợi quang SMF, Single fiber, 9/125 µm
Đầu nối LC
Tốc độ dữ liệu 1250 Mbps
Số lượng đầu nối 1
Khoảng cách 0–20 km
Bước sóng Tx 1310 nm / Rx 1550 nm
Công suất phát TX -9 đến -1 dBm
Độ nhạy thu tối đa -21 dBm
Nhiệt độ hoạt động 0–70 °C
Nhiệt độ lưu trữ -40–85 °C
Độ ẩm tương đối 30–80%
Nguồn cấp DC 3.3V

Ứng dụng trong hệ thống mạng

HK-SFP-1.25G-20-1310 được sử dụng để cung cấp giao diện truyền dẫn quang cho thiết bị có khe SFP tương thích. Với kết nối đơn mode, đơn sợi và tầm truyền công bố lên đến 20 km, module có thể được sử dụng trong các tuyến kết nối quang giữa các thiết bị mạng ở khoảng cách xa hơn giới hạn thông thường của cáp đồng. Tốc độ 1250 Mbps đáp ứng kết nối Ethernet 1.25G theo thông số của nhà sản xuất.

Thiết kế SFP nhỏ gọn giúp module có thể được lắp trực tiếp vào khe SFP của thiết bị tương thích. Khả năng cắm nóng cũng thuận tiện cho quá trình triển khai hoặc thay thế module mà không cần thay đổi toàn bộ thiết bị mạng.

Lưu ý khi triển khai

HK-SFP-1.25G-20-1310 sử dụng cấu hình bước sóng Tx 1310 nm/Rx 1550 nm. Theo datasheet chính hãng HIKVISION, model này phải làm việc cùng HK-SFP-1.25G-20-1550 theo cặp. Vì vậy, khi xây dựng một đường truyền sử dụng hai đầu module quang, cần kiểm tra đúng model và cấu hình bước sóng ở hai đầu trước khi lắp đặt. Đồng thời, cần xác nhận thiết bị mạng có khe SFP tương thích và hệ thống cáp sử dụng đúng loại sợi đơn mode, đầu nối LC theo yêu cầu của module.

Đối tượng phù hợp

Sản phẩm phù hợp cho kỹ thuật viên và đơn vị triển khai hạ tầng mạng cần mở rộng kết nối quang cho switch hoặc thiết bị mạng có cổng SFP tương thích. Đây cũng là lựa chọn dành cho các hệ thống cần tuyến truyền Ethernet quang đơn mode, đơn sợi với khoảng cách thiết kế tối đa 20 km theo thông số công bố.

HIKVISION HK-SFP-1.25G-20-1310 là module SFP 1.25G, đơn mode, đơn sợi, đầu nối LC, hỗ trợ truyền tối đa 20 km và sử dụng cấu hình Tx 1310 nm/Rx 1550 nm; khi triển khai cần ghép đúng với HK-SFP-1.25G-20-1550 theo tài liệu chính hãng.
