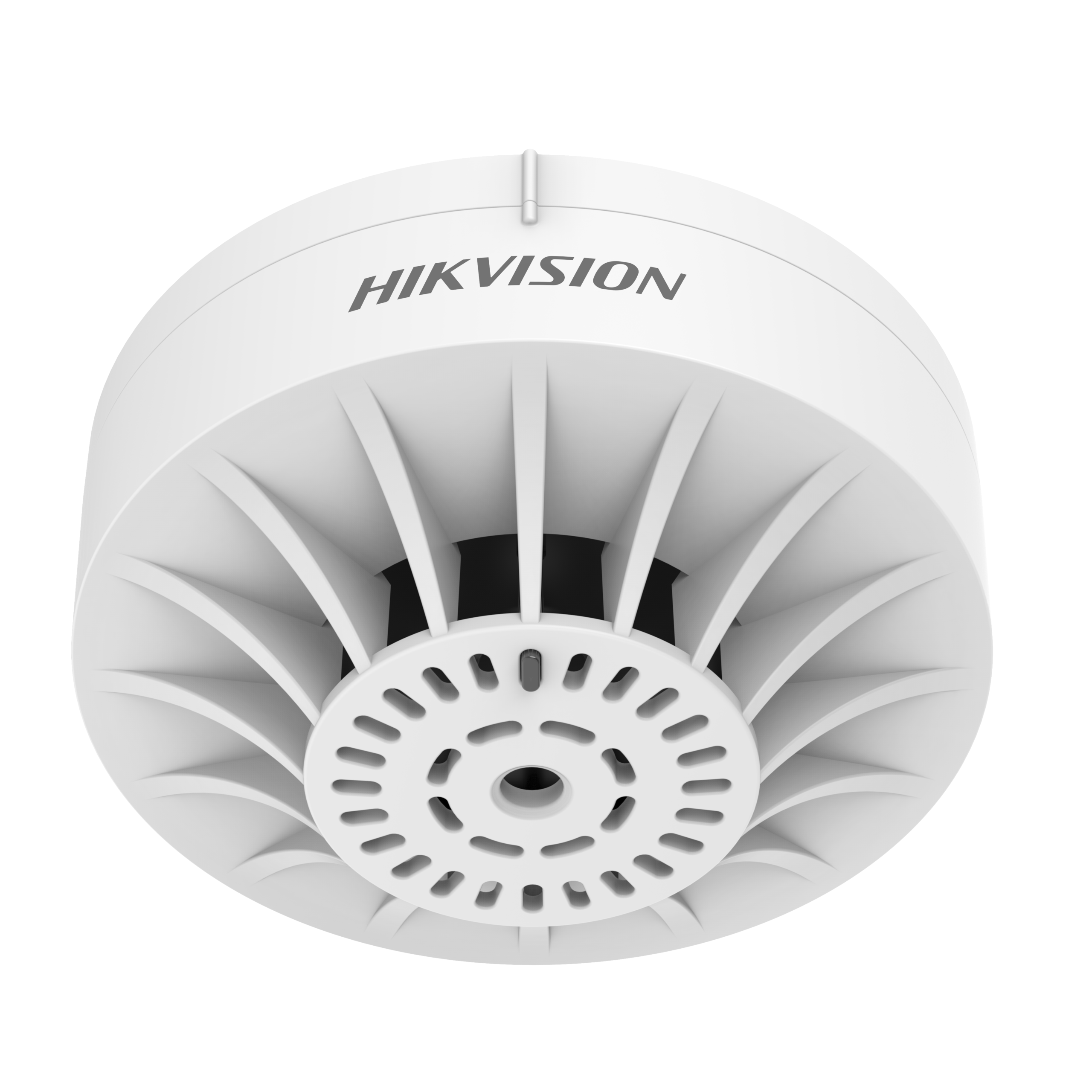

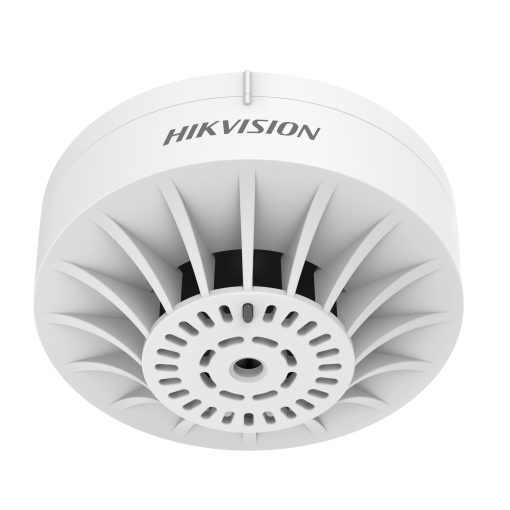

HF-CH1 - Đầu báo nhiệt thông thường 24V

SKU: HF-CH1 · Đã bán: 0
Liên hệ

HIKVISION HF-CH1 là đầu báo nhiệt thông thường sử dụng nguồn DC 24V, được thiết kế để phát hiện tình trạng nhiệt độ bất thường và truyền tín hiệu về trung tâm báo cháy. Thiết bị sử dụng kết nối 2 dây có phân cực, dòng giám sát không quá 300 μA và dòng báo động không quá 15 mA. HF-CH1 có đèn LED đỏ hiển thị trạng thái, vỏ bằng ABS, kích thước Φ100 × H49 mm khi lắp với đế và trọng lượng khoảng 92 g.

Với yêu cầu dây RVS 2 × 1,5 mm² và khoảng cách truyền tối đa 500 m, sản phẩm phù hợp cho các hệ thống báo cháy thường tại những khu vực như nhà bếp, phòng máy, kho hoặc nơi có bụi, hơi nước.

Thông số nổi bật
Gọi đặt hàng · 088 8319798

HIKVISION HF-CH1 – HF-CH1 – Đầu báo nhiệt thông thường 24V của HIKVISION

HIKVISION HF-CH1 là đầu báo nhiệt thuộc hệ thống báo cháy thông thường, sử dụng nguồn DC 24V và kết nối bằng hai dây có phân cực. Thiết bị có nhiệm vụ giám sát điều kiện nhiệt tại khu vực được bảo vệ và truyền tín hiệu báo động về trung tâm khi phát hiện trạng thái nhiệt phù hợp với cơ chế hoạt động của đầu báo. Đây là lựa chọn phù hợp cho các công trình cần thiết bị phát hiện nhiệt đơn giản, tiêu thụ điện thấp và thuận tiện tích hợp vào hệ thống báo cháy có dây.

Thông số kỹ thuật chính

Thông số Giá trị
Model HF-CH1
Nguồn cấp DC 24 V (DC 18 V ~ DC 28 V)
Dòng giám sát ≤ 300 μA
Dòng báo động ≤ 15 mA
Đấu nối 2 dây có phân cực
Đèn báo 1 đèn đỏ
Vật liệu ABS
Kích thước Φ 100,0 mm × H 49,0 mm, gồm đế
Trọng lượng 92 g
Dây yêu cầu RVS 2 × 1,5 mm², dây chống cháy
Khoảng cách tối đa 500 m

Các thông số trên được đối chiếu với tài liệu hướng dẫn sử dụng HF-CH1/HF-AH1 do HIKVISION công bố.
Hikvision

Đặc điểm của HF-CH1

Nguồn DC 24V và kết nối 2 dây

HF-CH1 được thiết kế cho nguồn DC 24V, với dải nguồn được tài liệu kỹ thuật xác định từ DC 18V đến DC 28V. Kiểu đấu nối hai dây có phân cực giúp thiết bị kết nối trực tiếp với hệ thống báo cháy thường tương thích. Khi triển khai thực tế, việc xác định đúng cực L- và L+ theo tài liệu kỹ thuật là cần thiết để bảo đảm đấu nối chính xác.

Tiêu thụ điện thấp

Dòng giám sát của HF-CH1 không vượt quá 300 μA, trong khi dòng báo động không vượt quá 15 mA. Mức tiêu thụ này phù hợp với đặc tính của một đầu báo dùng trong hệ thống báo cháy có nhiều thiết bị đầu cuối, giúp giảm tải điện cho đường dây trong trạng thái giám sát và thuận tiện khi thiết kế hệ thống.

Đèn LED hiển thị trạng thái

Thiết bị được trang bị một đèn báo màu đỏ để cung cấp chỉ thị trực quan. Đèn báo giúp người vận hành hoặc kỹ thuật viên thuận tiện quan sát trạng thái của đầu báo trong quá trình kiểm tra và bảo trì hệ thống.

Thiết kế nhỏ gọn, vỏ ABS

HF-CH1 có kích thước khoảng Φ100 × H49 mm khi lắp với đế và trọng lượng 92 g. Vỏ thiết bị sử dụng vật liệu ABS. Kích thước gọn giúp việc bố trí đầu báo trên trần hoặc vị trí lắp đặt được quy hoạch trong hệ thống báo cháy thuận tiện hơn.

Khoảng cách truyền và yêu cầu dây

Theo tài liệu kỹ thuật của HIKVISION, HF-CH1 sử dụng dây chống cháy RVS 2 × 1,5 mm² và khoảng cách tối đa được nêu là 500 m. Thông số này là cơ sở để kỹ thuật viên tính toán tuyến dây trong quá trình thiết kế và thi công. Khoảng cách thực tế của một hệ thống hoàn chỉnh vẫn cần được xác định theo thiết kế, trung tâm báo cháy, số lượng thiết bị trên tuyến và điều kiện công trình.

Ứng dụng phù hợp

Đầu báo nhiệt thường được lựa chọn tại những khu vực mà việc sử dụng đầu báo khói có thể không phù hợp do đặc điểm môi trường. Các nguồn tham khảo về HF-CH1 ghi nhận những ứng dụng như nhà bếp, phòng máy, kho hàng, gara hoặc khu vực có bụi và hơi nước.
Nhật Thực An Ninh
+1

  • Nhà bếp và khu vực có khả năng phát sinh hơi nước hoặc nhiệt.
  • Phòng máy và các khu vực kỹ thuật.
  • Kho hàng và nhà xưởng có môi trường nhiều bụi.
  • Gara, bãi xe và các khu vực cần giải pháp phát hiện nhiệt thay cho phát hiện khói.

Việc lựa chọn vị trí và số lượng đầu báo cần dựa trên thiết kế hệ thống báo cháy, đặc điểm môi trường và yêu cầu kỹ thuật của công trình; không nên chỉ dựa vào một thông số riêng lẻ của thiết bị.

Lưu ý khi lắp đặt

HF-CH1 là thiết bị có đấu nối phân cực, vì vậy cần tuân thủ sơ đồ chân và hướng dẫn của nhà sản xuất khi thi công. Tài liệu HIKVISION xác định các chân đấu nối cho đường L- và L+; việc đi dây cần sử dụng đúng loại dây được yêu cầu và bảo đảm tuyến dây phù hợp với thiết kế hệ thống.
Hikvision

Sau khi lắp đặt, hệ thống cần được kiểm tra theo quy trình nghiệm thu và bảo trì áp dụng cho công trình. Các thông số như điện áp, dòng điện, tuyến dây và trạng thái chỉ thị nên được kiểm tra bởi nhân sự kỹ thuật có chuyên môn về hệ thống báo cháy.

Đối tượng sử dụng

HF-CH1 phù hợp với đơn vị thiết kế, thi công và bảo trì hệ thống báo cháy thông thường cần một đầu báo nhiệt 24V có kích thước gọn, dòng giám sát thấp và phương thức đấu nối hai dây. Sản phẩm có thể được cân nhắc cho công trình dân dụng, thương mại, kho và khu vực kỹ thuật khi đặc điểm môi trường yêu cầu sử dụng đầu báo nhiệt.

Nhìn chung, HIKVISION HF-CH1 là đầu báo nhiệt thông thường DC 24V với kết nối 2 dây có phân cực, dòng giám sát ≤300 μA, dòng báo động ≤15 mA, vỏ ABS và khoảng cách truyền tối đa 500 m theo yêu cầu dây được nhà sản xuất quy định, phù hợp để triển khai trong các hệ thống báo cháy thường có thiết kế tương thích.
