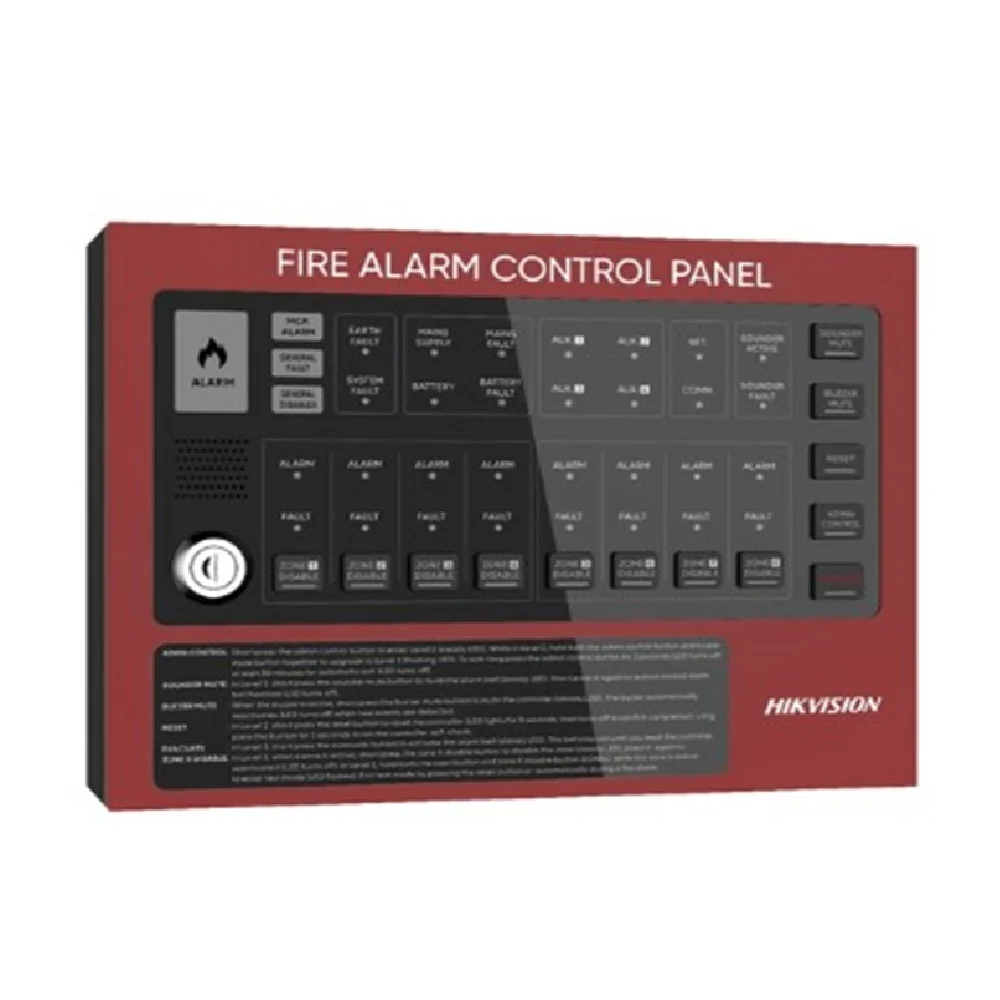

HIKVISION HF-C108 là tủ trung tâm báo cháy thông thường (Conventional Fire Alarm Control Panel) thuộc dòng HF-C1, được thiết kế để tiếp nhận và xử lý tín hiệu từ các thiết bị phát hiện và báo cháy kết nối theo từng zone. Theo tài liệu hướng dẫn chính hãng, HF-C108 có thể kết nối với đầu báo khói, đầu báo nhiệt, nút nhấn báo cháy và các thiết bị cảnh báo để hình thành hệ thống bảo vệ cháy cho các khu vực tập trung.

Sản phẩm được định hướng sử dụng trong nhiều môi trường như khu lưu trú, cơ sở chăm sóc, chợ, nhà máy, công trình cao tầng và các khu vực bảo vệ quy mô nhỏ đến vừa.

Khả năng quản lý 8 zone

Điểm nổi bật của HF-C108 là cấu hình 8 zone độc lập. Mỗi giao diện zone có thể kết nối tối đa 32 nút không mã hóa, không tính các thiết bị sounder/strobe và chuông báo, tương đương tổng dung lượng tối đa 256 nút cho phiên bản HF-C108. Các đường zone có khả năng phát hiện trạng thái bình thường, hở mạch và ngắn mạch, giúp trung tâm nhận biết các bất thường trên tuyến kết nối và đưa ra cảnh báo lỗi.

Việc chia hệ thống thành các zone riêng biệt cho phép người vận hành xác định khu vực có tín hiệu báo cháy hoặc sự cố theo từng vùng. Tủ cũng hỗ trợ chế độ cảnh báo trước: khi tín hiệu từ cảm biến khói hoặc nhiệt chưa đạt điều kiện chuyển sang báo cháy, hệ thống có thể đưa vào trạng thái pre-alarm; khi số lượng tín hiệu kích hoạt đạt ngưỡng theo logic của hệ thống, trạng thái sẽ chuyển sang fire alarm.

Giao diện kết nối và ngõ ra

HF-C108 được trang bị nhiều giao diện phục vụ kết nối thiết bị và quản lý hệ thống. Tài liệu chính hãng xác nhận thiết bị có 1 giao diện Ethernet, 1 giao diện USB và 1 giao diện RS-485. Cổng Ethernet được sử dụng để kết nối bộ điều khiển với mạng và truyền dữ liệu với nền tảng; USB hỗ trợ thao tác với USB flash drive như cập nhật firmware và xuất nhật ký; RS-485 hỗ trợ kết nối thiết bị tương thích và cấu hình mạng main-sub.

• 8 giao diện ZONE cho model HF-C108.
• 2 ngõ ra chuông báo cháy BELL 1/BELL 2, thông số 27,5V/500mA.
• 1 ngõ ra nguồn 24V, thông số 22–27,5V/500mA theo bảng thông số chính hãng.
• 4 ngõ vào tín hiệu cảm biến phụ AUX1–AUX4.
• 1 relay báo cháy và 1 relay báo lỗi.
• 1 giao diện RS-485, 5V, tốc độ baud 19200.
• 1 giao diện Ethernet và 1 giao diện USB.

Các đường ngõ ra chuông có chức năng giám sát trạng thái đường dây, bao gồm khả năng phát hiện hở mạch và ngắn mạch. Relay đầu ra được thiết lập mặc định ở trạng thái thường mở; thông số điện của relay được tài liệu ghi nhận là 30V, 1A.

Nguồn điện và khả năng dự phòng

Tủ sử dụng nguồn chính AC 110–240V, 50–60Hz với công suất nguồn được tài liệu kỹ thuật ghi nhận là 55W. Hệ thống dự phòng sử dụng hai ắc quy kín khí chì-axit 12V, dung lượng 2200mAh mỗi chiếc. Khi nguồn chính bị mất, nguồn dự phòng có thể cấp điện cho tủ. Thiết bị cũng có chức năng giám sát lỗi nguồn chính và lỗi nguồn pin, đồng thời phát cảnh báo âm thanh và hiển thị trạng thái tương ứng khi phát hiện bất thường.

Giám sát sự cố và vận hành

HF-C108 có các chức năng vận hành như im lặng cục bộ, reset và tự kiểm tra. Khi xảy ra báo cháy hoặc lỗi, tủ cung cấp chỉ thị bằng đèn và âm thanh. Hệ thống có thể phát hiện nhiều loại sự cố như lỗi nguồn chính, lỗi pin dự phòng, lỗi đường chuông, lỗi tiếp địa, lỗi zone và lỗi hệ thống. Chức năng reset cho phép đưa tủ và các thiết bị liên kết trở về trạng thái phù hợp sau khi xử lý sự kiện.

Tài liệu chính hãng cũng mô tả quy trình tự kiểm tra khi khởi động. Trong quá trình này, tủ kiểm tra các trạng thái liên quan đến hở/ngắn mạch zone, hở/ngắn mạch ngõ ra chuông, buzzer, đèn chỉ thị, nguồn chính, nguồn dự phòng và tiếp địa. Ngoài ra, người vận hành có thể thực hiện tự kiểm tra theo chức năng của thiết bị.

Thiết kế và lắp đặt

HF-C108 sử dụng vỏ kim loại, kích thước 300 × 220 × 80 mm và trọng lượng 4,9 kg khi bao gồm hai ắc quy và bao bì theo bảng thông số trong tài liệu chính hãng. Thiết bị hỗ trợ lắp đặt treo tường và được khuyến nghị bố trí tại phòng điều khiển báo cháy hoặc vị trí có người trực, đồng thời tránh môi trường có nhiễu điện từ. Việc đấu nối nguồn và hệ thống báo cháy cần được thực hiện bởi người có chuyên môn và tuân thủ quy định điện, bản vẽ thiết kế cũng như yêu cầu thi công của hệ thống.

Thông số kỹ thuật chính

Kết luận

HIKVISION HF-C108 là tủ trung tâm báo cháy thông thường 8 zone với khả năng quản lý tối đa 256 nút, nhiều giao diện kết nối, nguồn dự phòng kép và các chức năng giám sát lỗi, tự kiểm tra, im lặng và reset, phù hợp để xây dựng hệ thống báo cháy phân vùng cho các công trình cần nhiều khu vực giám sát độc lập.
