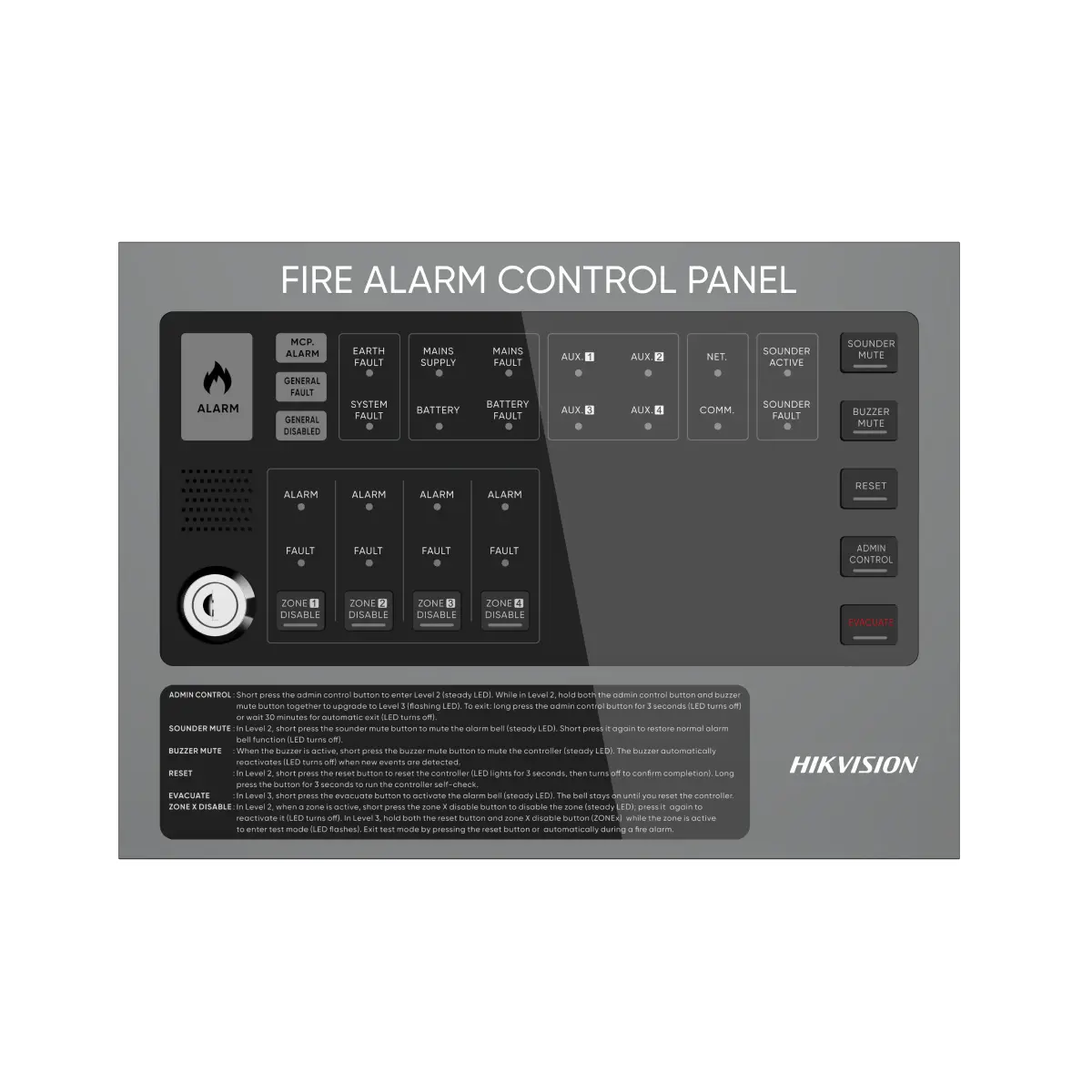

HF-C104 - Tủ trung tâm báo cháy thông thường 4 zone

Tổng quan HIKVISION HF-C104

HIKVISION HF-C104 là tủ trung tâm báo cháy thông thường (Conventional Fire Alarm Control Panel) thuộc dòng HikFire, được thiết kế để kết nối và quản lý các thiết bị phát hiện, cảnh báo cháy theo từng zone. Theo tài liệu kỹ thuật của HIKVISION, HF-C104 hỗ trợ tối đa 4 zone và mỗi zone có thể kết nối tối đa 32 thiết bị báo cháy thông thường, tương đương tối đa 128 thiết bị trên toàn hệ thống.

Tủ có thể kết hợp với các thiết bị ngoại vi như đầu báo khói, đầu báo nhiệt, nút nhấn báo cháy và thiết bị còi/đèn cảnh báo để hình thành hệ thống bảo vệ cháy theo khu vực.

Khả năng quản lý 4 zone

Điểm chính của HF-C104 là cấu trúc 4 zone độc lập. Mỗi zone được sử dụng để kết nối các thiết bị phát hiện cháy trong một khu vực được phân chia trước theo thiết kế hệ thống. Khi một thiết bị trên zone phát tín hiệu, trung tâm có thể xác định zone liên quan để người vận hành nhanh chóng nhận biết khu vực cần kiểm tra.

Mỗi giao diện zone hỗ trợ tối đa 32 thiết bị không mã hóa, không bao gồm sounder, strobe và chuông báo cháy. Các đường zone có khả năng phát hiện trạng thái ngắn mạch, hở mạch và bình thường, giúp trung tâm giám sát tình trạng tuyến kết nối và đưa ra cảnh báo lỗi khi phát sinh sự cố trên đường dây.

Với tổng khả năng tối đa 128 thiết bị, HF-C104 phù hợp với các công trình cần chia hệ thống báo cháy thành nhiều khu vực nhưng không cần số lượng zone quá lớn. Việc phân vùng có thể được triển khai theo tầng, khu vực chức năng, phòng hoặc các khu vực bảo vệ khác tùy theo hồ sơ thiết kế hệ thống báo cháy.

Kết nối thiết bị và giao tiếp

HF-C104 có hệ thống giao tiếp đa dạng phục vụ cả thiết bị báo cháy và các thiết bị ngoại vi. Trung tâm được trang bị một giao diện Ethernet, một cổng USB và một giao diện RS-485. Ethernet được sử dụng để kết nối mạng và truyền dữ liệu với nền tảng; USB hỗ trợ sử dụng USB flash drive cho các tác vụ như cập nhật và xuất dữ liệu theo hướng dẫn của nhà sản xuất. RS-485 hỗ trợ kết nối các thiết bị tương thích và có thể sử dụng cho mô hình mạng thiết bị chính – thiết bị phụ.

Về ngõ ra, HF-C104 có hai đường chuông báo cháy BELL1/BELL2. Tài liệu HIKVISION cũng xác định một ngõ ra nguồn 24V với thông số 22–27,5V/500mA, một ngõ ra relay báo cháy và một ngõ ra relay báo lỗi. Các giao tiếp này cho phép trung tâm kết nối với những thiết bị cảnh báo và thiết bị ngoại vi phù hợp với thiết kế của hệ thống.

Chức năng vận hành và cảnh báo

HF-C104 hỗ trợ các chức năng vận hành cơ bản của một tủ báo cháy thông thường như tắt âm báo, reset hệ thống và tự kiểm tra. Khi có báo cháy, trạng thái được thể hiện qua đèn chỉ thị và âm thanh cảnh báo. Trung tâm cũng theo dõi nhiều dạng lỗi như lỗi nguồn điện chính, lỗi nguồn dự phòng, lỗi tiếp địa, lỗi đường zone và lỗi đường chuông.

Chức năng tự kiểm tra giúp kiểm tra trạng thái của các thành phần và đường kết nối. Theo hướng dẫn HIKVISION, khi khởi động, trung tâm thực hiện quá trình tự kiểm tra để phát hiện các trạng thái như hở hoặc ngắn mạch zone, hở hoặc ngắn mạch đường chuông, lỗi nguồn chính, lỗi nguồn dự phòng và lỗi tiếp địa. Điều này hỗ trợ kỹ thuật viên phát hiện vấn đề trong quá trình nghiệm thu và bảo trì hệ thống.

Nguồn điện và nguồn dự phòng

HF-C104 sử dụng nguồn điện chính AC 110–240V, tần số 50–60Hz, công suất định mức 55W theo tài liệu kỹ thuật. Nguồn dự phòng gồm hai ắc quy chì kín 12V, dung lượng 2,2Ah mỗi bình. Khi nguồn điện chính bị mất, nguồn dự phòng có thể cung cấp điện cho hệ thống theo thiết kế của thiết bị.

Việc có nguồn dự phòng giúp duy trì khả năng hoạt động của trung tâm trong trường hợp nguồn điện chính gặp sự cố. HIKVISION khuyến nghị kiểm tra trực quan ắc quy định kỳ và thực hiện kiểm tra xả đầy theo lịch bảo trì được nêu trong tài liệu sản phẩm.

Thiết kế và lắp đặt

Tủ có vỏ kim loại, kích thước 300 × 220 × 80 mm và trọng lượng 4,9 kg khi tính cả hai ắc quy và bao bì theo thông số trong tài liệu. Thiết kế tủ mỏng hỗ trợ lắp đặt trên tường. HIKVISION hướng dẫn lắp đặt trung tâm tại phòng điều khiển báo cháy hoặc vị trí có người trực, đồng thời cần tránh môi trường có nhiễu điện từ.

Việc đấu nối nguồn và các đường tín hiệu cần được thực hiện theo bản vẽ thiết kế, quy định áp dụng và hướng dẫn kỹ thuật. Nhà sản xuất yêu cầu ngắt toàn bộ nguồn trước khi đấu dây, lắp đặt hoặc sửa chữa. Các đầu nối nguồn nguy hiểm phải được thực hiện bởi người được đào tạo phù hợp.

Ứng dụng của HF-C104

Với 4 zone và khả năng quản lý tối đa 128 thiết bị, HF-C104 có thể được sử dụng trong các hệ thống báo cháy cần phân chia khu vực bảo vệ rõ ràng. Tài liệu HIKVISION liệt kê các môi trường ứng dụng như khu nhà ở, cơ sở lưu trú, viện dưỡng lão, chợ, tòa nhà cao tầng, nhà máy và các khu vực quy mô nhỏ hoặc vừa có phạm vi bảo vệ tập trung.

Khi triển khai thực tế, số lượng đầu báo, nút nhấn, chuông và các thiết bị ngoại vi cần được xác định theo thiết kế hệ thống báo cháy, yêu cầu công trình và quy định hiện hành. HF-C104 là thành phần trung tâm, không thay thế các thiết bị phát hiện hoặc cảnh báo khác trong toàn bộ hệ thống.

Kết luận

HIKVISION HF-C104 là tủ trung tâm báo cháy thông thường 4 zone với khả năng quản lý tối đa 128 thiết bị, hỗ trợ nhiều giao diện kết nối, nguồn dự phòng bằng hai ắc quy 12V/2,2Ah và các chức năng giám sát, cảnh báo, reset và tự kiểm tra. Với thiết kế gọn, vỏ kim loại và khả năng phân vùng rõ ràng, HF-C104 phù hợp để xây dựng hệ thống báo cháy theo khu vực cho nhiều loại công trình có phạm vi bảo vệ tập trung.

Nhìn chung, HIKVISION HF-C104 nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
