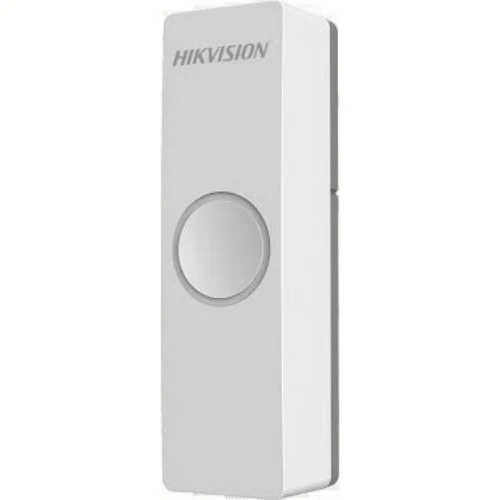

Bộ chuyển đổi có dây thành không dây đầu vào DS-PM-WI1

Tổng quan HIKVISION DS-PM-WI1

HIKVISION DS-PM-WI1 là bộ mở rộng đầu vào không dây (Wireless Input Expander), được thiết kế để kết nối một thiết bị phát hiện có dây với hệ thống báo động thông qua đường truyền không dây. Theo tài liệu kỹ thuật chính hãng, module nhận tín hiệu từ detector qua kết nối có dây, sau đó truyền tín hiệu báo động bằng sóng vô tuyến tới tủ điều khiển báo động để hệ thống tiếp tục xử lý và gửi thông tin về trung tâm.

Giải pháp này phù hợp với các hệ thống cần bổ sung điểm đầu vào có dây nhưng muốn truyền trạng thái về trung tâm bằng phương thức không dây. Thiết bị được Hikvision xác định cho ứng dụng trong nhà và hỗ trợ lắp đặt treo tường.

Chức năng truyền tín hiệu không dây

DS-PM-WI1 hỗ trợ truyền dữ liệu RF với các phiên bản tần số 433 MHz và 868 MHz. Tùy phiên bản, tốc độ RF được công bố là 10 kbps ở 433 MHz và 4,8 kbps ở 868 MHz. Khoảng cách truyền tối đa đạt 800 m trong không gian mở theo thông số của nhà sản xuất; khoảng cách thực tế có thể phụ thuộc môi trường lắp đặt, vật cản và điều kiện vô tuyến.

Thiết bị hỗ trợ giao tiếp hai chiều và có cơ chế bảo vệ giao tiếp trước hiện tượng xung đột dữ liệu không dây. Dữ liệu không dây được bảo vệ bằng mã hóa AES-128, giúp tăng mức độ an toàn cho quá trình truyền thông giữa thiết bị và hệ thống báo động.

Đầu vào báo động và bảo vệ tamper

DS-PM-WI1 có 1 đầu vào báo động dạng NC (Normally Closed). Đây là điểm kết nối dành cho detector có dây, cho phép trạng thái của thiết bị phát hiện được đưa vào hệ thống thông qua module chuyển đổi. Bên cạnh đầu vào báo động, thiết bị được trang bị chức năng tamper ở cả mặt trước và mặt sau nhằm hỗ trợ phát hiện tình trạng can thiệp vào thiết bị.

Trạng thái hoạt động được hiển thị bằng một LED hai màu đỏ và xanh. Hikvision cũng trang bị một công tắc trên thiết bị để bật hoặc tắt LED, giúp người triển khai có thêm lựa chọn khi vận hành hoặc cấu hình thiết bị.

Nguồn điện và thời gian sử dụng

Thiết bị sử dụng pin CR123A với thông số nguồn được tài liệu chính hãng ghi nhận là 3,3 V, 50 mA và 0,165 W. Thời lượng pin được công bố khoảng 2 năm. Đây là cấu hình phù hợp với một module đầu vào không dây hoạt động độc lập tại vị trí của cảm biến, giúp giảm nhu cầu bố trí nguồn điện riêng tại điểm lắp đặt.

Thiết kế và điều kiện hoạt động

DS-PM-WI1 có kích thước 84 × 25 × 21 mm và trọng lượng 38,5 g, với vỏ làm từ PC + ABS. Kích thước nhỏ giúp module thuận tiện bố trí trong các vị trí lắp đặt dành cho thiết bị báo động. Phương thức lắp đặt được nhà sản xuất xác định là treo tường.

Thiết bị được thiết kế cho môi trường trong nhà, hoạt động trong khoảng nhiệt độ từ -10 °C đến 55 °C và độ ẩm từ 10% đến 90%, không ngưng tụ. Khi triển khai thực tế, nên lựa chọn vị trí lắp đặt đáp ứng các điều kiện môi trường được Hikvision công bố để duy trì hoạt động ổn định.

Thông số kỹ thuật chính

Đối tượng và tình huống sử dụng

DS-PM-WI1 phù hợp cho các hệ thống báo động cần đưa tín hiệu từ cảm biến có dây vào hạ tầng truyền thông không dây. Thiết bị đặc biệt hữu ích trong các phương án triển khai cần hạn chế việc kéo đường dây tín hiệu từ vị trí cảm biến về tủ trung tâm, đồng thời vẫn sử dụng được detector có đầu ra dạng NC tương thích với đầu vào của module.

Với khoảng cách RF tối đa 800 m trong không gian mở, mã hóa AES-128, giao tiếp hai chiều, nguồn pin CR123A và kích thước nhỏ gọn, module có thể được cân nhắc cho các hệ thống báo động trong nhà cần mở rộng hoặc tích hợp đầu vào có dây theo kiến trúc không dây. Việc lựa chọn phiên bản 433 MHz hoặc 868 MHz cần căn cứ vào model thực tế và cấu hình hệ thống tương ứng.

Kết luận

HIKVISION DS-PM-WI1 là giải pháp mở rộng một đầu vào có dây sang truyền thông không dây, nổi bật với hỗ trợ RF 433/868 MHz, khoảng cách truyền công bố 800 m trong không gian mở, mã hóa AES-128, tamper hai mặt và nguồn pin CR123A với thời lượng khoảng 2 năm, phù hợp cho các hệ thống báo động trong nhà cần tích hợp đầu vào có dây vào kiến trúc không dây.

Nhìn chung, HIKVISION DS-PM-WI1 nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
