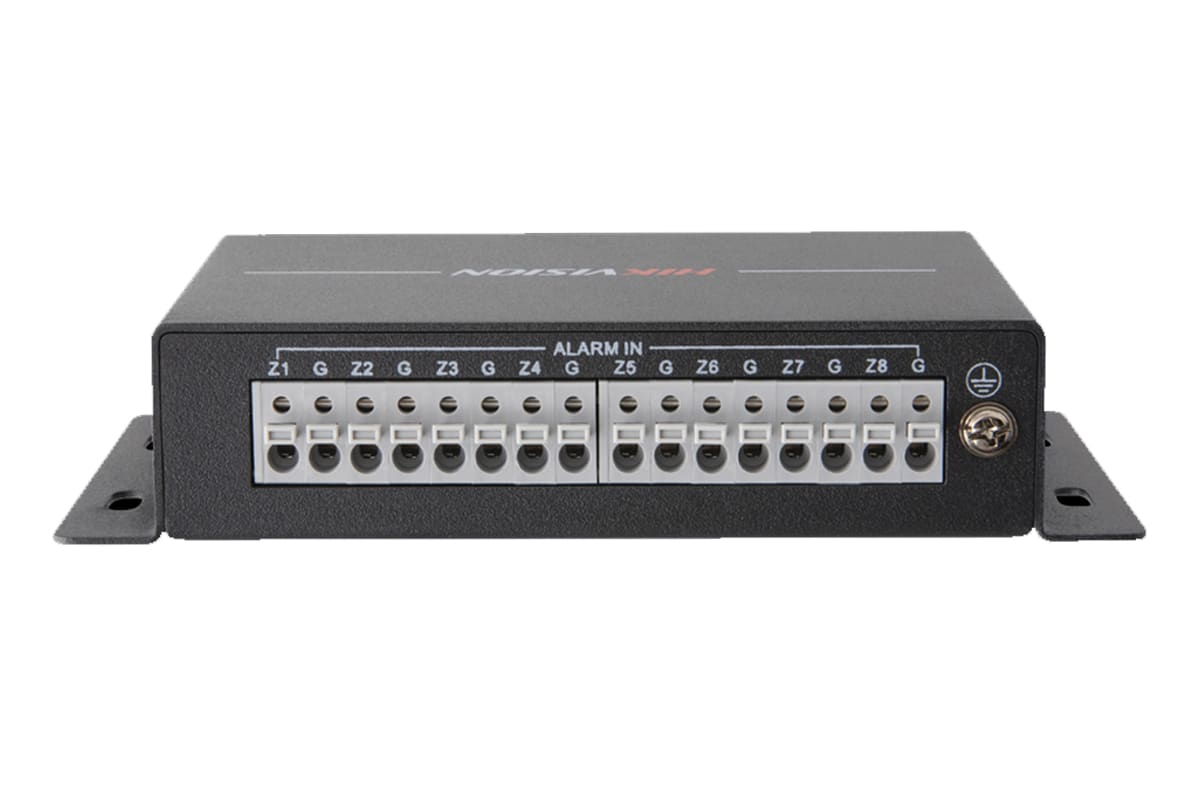

RS485 Bộ mở rông đầu vào DS-PM-RSI8
RS485 Bộ mở rông đầu vào DS-PM-RSI8RS485 Bộ mở rông đầu vào DS-PM-RSI8RS485 Bộ mở rông đầu vào DS-PM-RSI8RS485 Bộ mở rông đầu vào DS-PM-RSI8

RS485 Bộ mở rông đầu vào DS-PM-RSI8

SKU: DS-PM-RSI8 · Đã bán: 0
Giá gốc là: 2.530.000 ₫.Giá hiện tại là: 2.480.000 ₫.

HIKVISION DS-PM-RSI8 là bộ mở rộng 8 đầu vào sử dụng giao tiếp RS-485, phù hợp để mở rộng số lượng vùng đầu vào cho hệ thống báo động có dây. Thiết bị hỗ trợ giám sát đầu vào thường mở (NO) hoặc thường đóng (NC), kết hợp điện trở cuối đường dây EOL 2.2K, 3.3K, 5.6K hoặc 8.2K và hỗ trợ báo động giả mạo với cấu hình 2.2K EOL.

Module sử dụng nguồn 12V, công suất tiêu thụ tối đa 2W, có 3 đèn LED hiển thị giao tiếp, trạng thái và hoạt động. Thiết bị phù hợp cho các hệ thống báo động sử dụng bộ điều khiển tương thích qua RS-485.

Thông số nổi bật

Còn hàng

Tổng quan HIKVISION DS-PM-RSI8

HIKVISION DS-PM-RSI8 là module mở rộng đầu vào 8 kênh sử dụng giao tiếp RS-485, được thiết kế để kết nối với bộ điều khiển an ninh và mở rộng số lượng vùng đầu vào của hệ thống báo động. Tài liệu chính hãng xác nhận thiết bị hỗ trợ giám sát các đầu vào thường mở (NO) hoặc thường đóng (NC), đồng thời hỗ trợ nhiều giá trị điện trở cuối đường dây EOL để phù hợp với cách đấu nối và giám sát vùng của hệ thống.

Đặc điểm và khả năng kết nối

DS-PM-RSI8 cung cấp 8 đầu vào báo động và một giao diện RS-485 để giao tiếp với bộ điều khiển. Thiết bị hỗ trợ các điện trở EOL 2.2K, 3.3K, 5.6K và 8.2K. Riêng chức năng báo động giả mạo (tamper) được hỗ trợ khi sử dụng cấu hình 2.2K EOL theo hướng dẫn của nhà sản xuất.

  • 8 kênh đầu vào báo động.
  • Giao tiếp RS-485 với bộ điều khiển an ninh tương thích.
  • Hỗ trợ đầu vào NO và NC.
  • Hỗ trợ nhiều giá trị điện trở cuối đường dây EOL: 2.2K, 3.3K, 5.6K và 8.2K.
  • Hỗ trợ báo động giả mạo với cấu hình 2.2K EOL.
  • Có chức năng nâng cấp từ xa thông qua phần mềm client.

Hiển thị trạng thái và cài đặt địa chỉ

Module được trang bị 3 đèn LED màu đỏ/xanh để hiển thị các trạng thái giao tiếp, trạng thái thiết bị và hoạt động. DS-PM-RSI8 sử dụng 5 công tắc DIP dạng quay số nhị phân để thiết lập địa chỉ. Theo tài liệu hướng dẫn, dải địa chỉ thiết bị khả dụng là từ 1 đến 31, trong đó địa chỉ 0 được dành cho bàn phím master.

Khi lắp đặt, địa chỉ DIP cần được thiết lập trước khi đấu dây. Nhà sản xuất cũng lưu ý không đặt nhiều module ở cùng một địa chỉ vì có thể gây lỗi giao tiếp trên hệ thống RS-485.

Thông số kỹ thuật

Thông số Giá trị
Model DS-PM-RSI8
Đầu vào báo động 8 kênh, hỗ trợ báo động giả mạo
Giao diện RS-485 1
Công tắc tamper 1
Công tắc DIP 5, quay số nhị phân
Đèn báo 3 LED đỏ/xanh: giao tiếp, trạng thái, hoạt động
Nguồn cấp 12V
Công suất tiêu thụ ≤2W
Nhiệt độ hoạt động -10°C đến +55°C
Độ ẩm hoạt động 10% đến 90%
Kích thước 132.5 × 74 × 28 mm
Trọng lượng <1 kg

Đối tượng sử dụng

DS-PM-RSI8 phù hợp cho các hệ thống báo động có dây cần bổ sung thêm vùng đầu vào mà bộ điều khiển chính không cung cấp đủ số lượng kết nối. Module được sử dụng cùng bộ điều khiển an ninh tương thích thông qua RS-485; tài liệu của Hikvision cũng nêu khả năng sử dụng module với các dòng bảng điều khiển hybrid tương thích. Việc lựa chọn và đấu nối cần căn cứ vào tài liệu lập trình, sơ đồ dây và khả năng tương thích của bộ điều khiển cụ thể.

Lưu ý khi triển khai

Trước khi lắp đặt, cần tắt nguồn bộ điều khiển và thiết lập công tắc DIP của module theo địa chỉ mong muốn. Khi cấu hình vùng, cần tuân thủ hướng dẫn đấu nối và lập trình của bộ điều khiển để sử dụng đúng loại EOL và chức năng tamper. Không nên gán trùng địa chỉ cho nhiều module trên cùng hệ thống RS-485 nhằm tránh lỗi giao tiếp.

HIKVISION DS-PM-RSI8 là giải pháp mở rộng 8 đầu vào báo động qua RS-485, cung cấp khả năng giám sát NO/NC, hỗ trợ nhiều cấu hình EOL và tamper, phù hợp cho hệ thống báo động có dây sử dụng bộ điều khiển tương thích.
