Màn hình DS-KH2230T

Màn hình chuông cửa HIKVISION DS-KH2230T

HIKVISION DS-KH2230T là trạm trong nhà dành cho hệ thống chuông cửa video analog sử dụng kết nối 4 dây. Thiết bị được thiết kế để đặt bên trong nhà, cho phép người dùng nhận cuộc gọi từ trạm cửa, theo dõi hình ảnh và thực hiện các thao tác điều khiển trực tiếp trên màn hình. Đây là lựa chọn phù hợp cho các hệ thống liên lạc cửa ra vào cần một màn hình trong nhà có thiết kế gọn, nút bấm vật lý dễ thao tác và phương thức kết nối analog 4 dây.

Hiển thị hình ảnh trên màn hình 7 inch

DS-KH2230T sử dụng màn hình màu TFT kích thước 7 inch với độ phân giải 1024 × 600. Kích thước này cung cấp khu vực hiển thị đủ lớn để quan sát hình ảnh từ trạm cửa hoặc camera analog được kết nối. Màn hình là một thành phần trực quan của hệ thống, giúp người dùng kiểm tra hình ảnh trước khi thực hiện các thao tác liên quan đến cuộc gọi hoặc mở khóa.

Thiết bị sử dụng 4 nút vật lý, vì vậy các thao tác cơ bản có thể được thực hiện trực tiếp trên mặt trước mà không phụ thuộc vào giao diện cảm ứng. Theo tài liệu hướng dẫn của HIKVISION, các nút trên trạm trong nhà được sử dụng cho những chức năng như nhận hoặc kết thúc cuộc gọi, mở khóa, xem hình ảnh trực tiếp và chuyển đổi camera.

Đàm thoại hai chiều với micro và loa tích hợp

HIKVISION DS-KH2230T tích hợp một micro đa hướng và một loa. Cấu hình âm thanh này cho phép thiết bị thực hiện giao tiếp âm thanh với trạm cửa trong hệ thống chuông cửa. Khi có cuộc gọi từ trạm cửa, người dùng có thể nhận cuộc gọi trên màn hình trong nhà, trao đổi âm thanh và kết thúc cuộc gọi bằng các nút điều khiển tương ứng.

Thiết bị cũng hỗ trợ thao tác mở khóa từ trạm trong nhà theo cấu hình của hệ thống. Tính năng này giúp người sử dụng xử lý cuộc gọi và thao tác với cửa ngay tại vị trí đặt màn hình, thay vì phải trực tiếp di chuyển đến khu vực cửa ra vào.

Kết nối hệ thống analog 4 dây

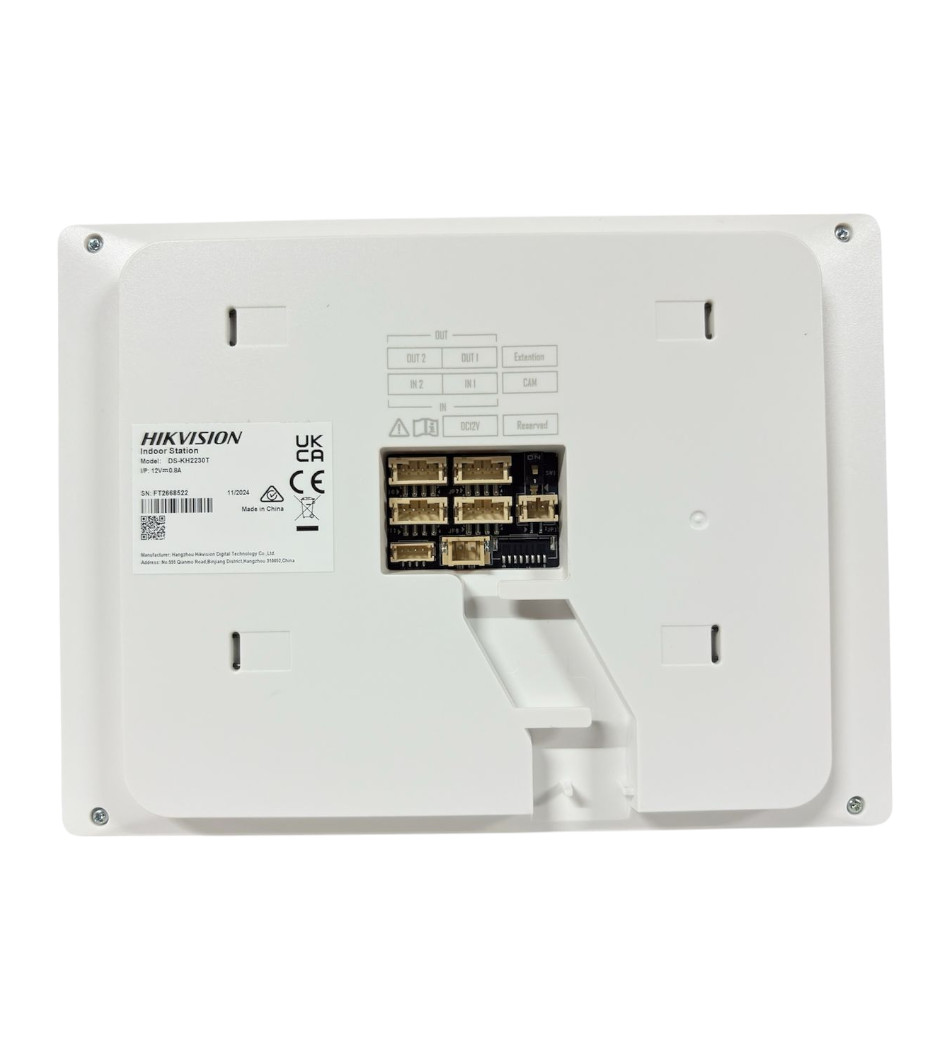

DS-KH2230T được thiết kế cho hệ thống intercom analog 4 dây. Tài liệu kỹ thuật của HIKVISION ghi nhận thiết bị có 4 giao diện 4 dây, trong đó 2 giao diện dành cho các trạm trong nhà mở rộng và 2 giao diện dành cho trạm cửa. Thiết bị đồng thời hỗ trợ 1 camera analog và có 1 cổng BNC để phục vụ kết nối camera theo cấu hình tương thích.

Về khả năng mở rộng, thông số chính thức cho biết DS-KH2230T hỗ trợ tối đa 2 trạm trong nhà mở rộng và 2 trạm cửa được liên kết. Hướng dẫn sử dụng của HIKVISION cũng mô tả hệ thống có thể sử dụng tối đa 2 trạm cửa và 3 trạm trong nhà, trong đó một trạm trong nhà có thể được thiết lập làm trạm chính và các thiết bị còn lại làm trạm mở rộng. Khả năng này phù hợp với những hệ thống cần nhiều điểm nhận cuộc gọi trong cùng một công trình.

Lắp đặt và nguồn cấp

Thiết bị hỗ trợ lắp đặt bề mặt, phù hợp với vị trí cố định trong nhà. Nguồn cấp được xác định là 12 VDC và công suất tiêu thụ tối đa theo datasheet là ≤ 5 W. HIKVISION công bố môi trường ứng dụng của DS-KH2230T là trong nhà, với nhiệt độ hoạt động từ -10 °C đến 55 °C và độ ẩm hoạt động từ 10% đến 90%, không ngưng tụ.

Kích thước thiết bị là 178 × 132 × 19 mm (W × H × D), tạo thành một thiết bị có độ dày 19 mm và hình thức tương đối gọn cho vị trí lắp đặt trong nhà. Ngoài các giao diện kết nối hệ thống, thiết bị còn có 1 DIP switch và 1 cổng debugging theo thông số kỹ thuật của nhà sản xuất.

Thông số kỹ thuật nổi bật

Đối tượng sử dụng phù hợp

DS-KH2230T phù hợp với các công trình sử dụng hệ thống chuông cửa video analog 4 dây và cần một trạm hiển thị, đàm thoại ở bên trong. Khả năng kết nối nhiều trạm cửa, màn hình trong nhà mở rộng và camera analog giúp thiết bị có thể được triển khai trong các hệ thống có nhiều vị trí cần nhận cuộc gọi hoặc quan sát. Với màn hình 7 inch, các nút vật lý và thiết kế lắp đặt bề mặt, sản phẩm hướng đến nhu cầu vận hành trực tiếp, đơn giản tại vị trí cố định trong nhà.

Nhìn chung, HIKVISION DS-KH2230T là trạm trong nhà analog 4 dây với màn hình màu 7 inch, hỗ trợ đàm thoại, quan sát và mở khóa theo cấu hình hệ thống, đồng thời cung cấp khả năng kết nối mở rộng cho các hệ thống chuông cửa tương thích.
