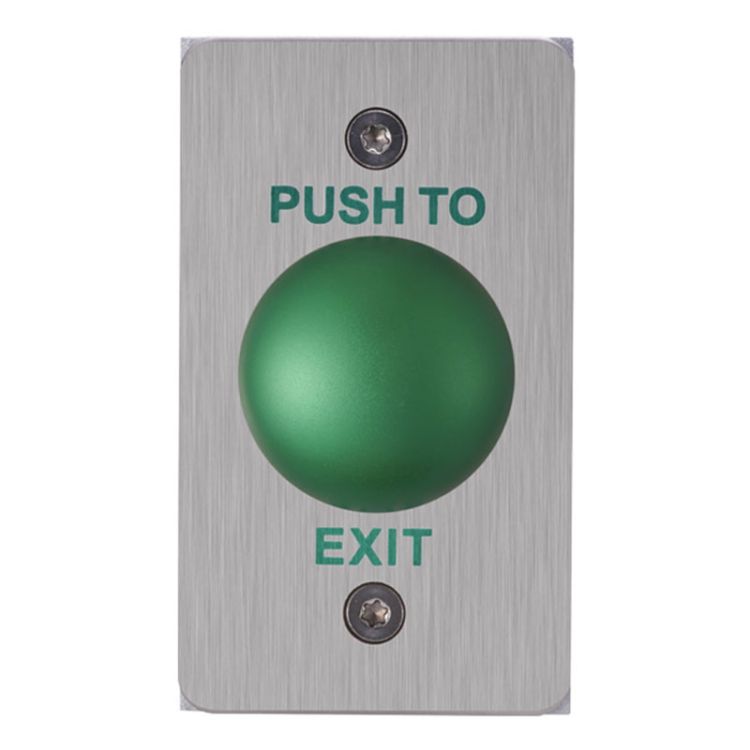

Nút EXIT : mặt bằng thép ko gỉ, nút thép, vỏ nút bằng thép, DS-K7P05

HIKVISION DS-K7P05 – Nút EXIT cho hệ thống kiểm soát ra vào

HIKVISION DS-K7P05 là nút nhấn thoát (Exit Button) được sử dụng trong các hệ thống kiểm soát ra vào để phát tín hiệu điều khiển mở cửa từ phía bên trong. Thiết bị phù hợp khi kết hợp với các hệ thống khóa điện và bộ điều khiển cửa, giúp người dùng thực hiện thao tác mở cửa bằng cách nhấn nút. Đây là phụ kiện dành cho các công trình cần kiểm soát lối ra vào nhưng vẫn duy trì thao tác thoát thuận tiện từ phía trong.

Thiết kế và vật liệu

DS-K7P05 có kết cấu gồm bảng điều khiển bằng thép không gỉ, nút nhấn bằng kim loại và vỏ đáy bằng kim loại. Theo tài liệu kỹ thuật của HIKVISION, bảng điều khiển sử dụng thép không gỉ dạng xước (brushed stainless steel), trong khi vỏ đáy sử dụng hợp kim kẽm được đánh bóng và mạ điện crom. Kết cấu này tạo nên một thiết bị có bề mặt kim loại phù hợp với các hệ thống cửa và phụ kiện kiểm soát ra vào.

Kích thước thiết bị theo datasheet là 86 × 50 × 44 mm (D × R × C), trọng lượng khoảng 0,14 kg. Thiết kế tương đối gọn giúp DS-K7P05 phù hợp cho vị trí lắp đặt nút thoát trên cửa hoặc khu vực bên trong hệ thống kiểm soát ra vào.

Tiếp điểm và khả năng kết nối

DS-K7P05 sử dụng ngõ ra tiếp điểm NO/NC/COM, cho phép kết nối theo yêu cầu của mạch điều khiển cửa. Dòng định mức tối đa được HIKVISION công bố là 3A tại 36VDC. Nhờ cấu hình tiếp điểm này, nút có thể được tích hợp vào nhiều kiểu mạch điều khiển khóa và hệ thống kiểm soát cửa tương thích.

• Tiếp điểm đầu ra: NO/NC/COM.
• Dòng định mức: tối đa 3A @ 36VDC.
• Loại cửa phù hợp: tất cả các loại cửa theo thông số của nhà sản xuất.
• Phụ kiện: được trang bị vỏ đáy bằng kim loại.

Thông số môi trường và độ bền

Thiết bị được công bố hoạt động trong khoảng nhiệt độ từ -10°C đến +55°C và độ ẩm tương đối từ 0 đến 95%. HIKVISION cũng công bố DS-K7P05 đã vượt qua thử nghiệm lão hóa 500.000 lần. Thông số này cung cấp cơ sở tham khảo khi lựa chọn sản phẩm cho các hệ thống kiểm soát cửa có tần suất thao tác đáng kể.

Ứng dụng của DS-K7P05

DS-K7P05 có thể được sử dụng làm nút thoát trong hệ thống kiểm soát ra vào tại nhiều môi trường khác nhau. Thiết bị phù hợp cho các công trình cần bố trí nút nhấn mở cửa ở phía trong, kết hợp với bộ điều khiển cửa và khóa điện tương thích.

• Văn phòng và khu vực làm việc có kiểm soát ra vào.
• Nhà máy, kho hoặc khu vực sản xuất có cửa kiểm soát.
• Tòa nhà và các khu vực sử dụng hệ thống kiểm soát cửa.
• Các công trình sử dụng khóa điện cần nút nhấn thoát phía trong.

Lợi ích khi lựa chọn HIKVISION DS-K7P05

Điểm nổi bật của DS-K7P05 nằm ở kết cấu kim loại, bảng thép không gỉ và cấu hình tiếp điểm NO/NC/COM. Thiết bị có kích thước 86 × 50 × 44 mm, trọng lượng 0,14 kg và hỗ trợ mức tải tối đa 3A @ 36VDC. Các thông số này giúp sản phẩm trở thành một lựa chọn phù hợp cho những hệ thống cần nút EXIT dạng cơ khí với khả năng kết nối linh hoạt.

Việc sử dụng tiếp điểm NO/NC/COM cũng giúp người triển khai lựa chọn cấu hình mạch phù hợp với thiết bị điều khiển và khóa cửa đang sử dụng. Khi thiết kế hệ thống, cần đối chiếu sơ đồ đấu nối, điện áp và dòng tải thực tế của toàn bộ hệ thống để bảo đảm tương thích.

Thông số kỹ thuật chính

Lưu ý khi triển khai

DS-K7P05 là nút nhấn cơ khí sử dụng tiếp điểm, vì vậy khi lắp đặt cần lựa chọn sơ đồ NO hoặc NC phù hợp với thiết bị điều khiển và phương thức vận hành của khóa cửa. Dòng tải của mạch kết nối không nên vượt quá thông số định mức được nhà sản xuất công bố. Kích thước và vị trí lắp đặt thực tế cũng cần được kiểm tra trước khi thi công để bảo đảm nút và vỏ đáy có đủ không gian.

Với thiết kế bảng thép không gỉ, nút kim loại, tiếp điểm NO/NC/COM và khả năng chịu tải tối đa 3A @ 36VDC, HIKVISION DS-K7P05 là lựa chọn phù hợp cho các hệ thống kiểm soát ra vào cần nút EXIT kim loại gọn, dễ tích hợp và sử dụng cho nhiều loại cửa.
