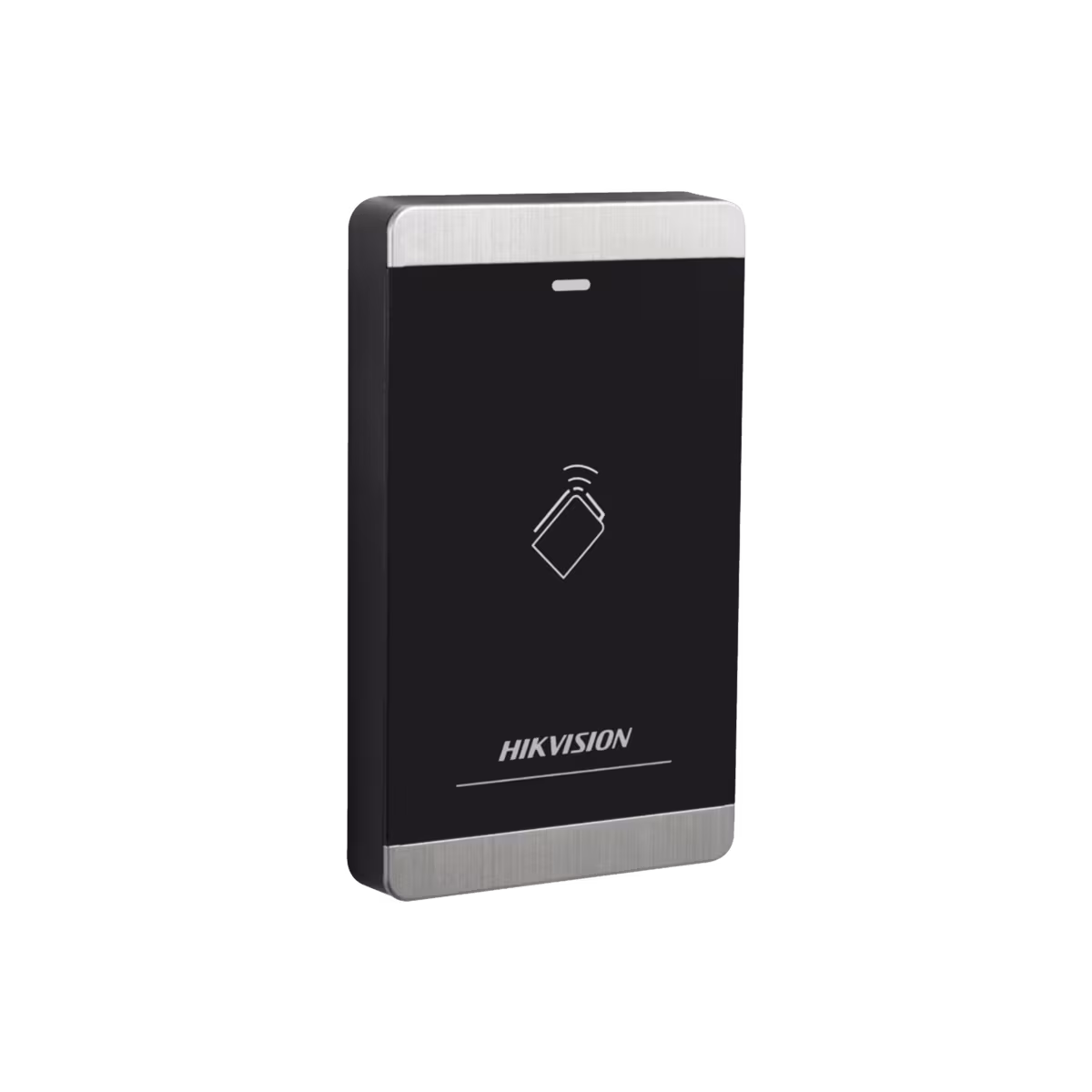

Đầu đọc thẻ, Không bàn phím DS-K1103M

HIKVISION DS-K1103M được trình bày với thông số, tính năng và phạm vi ứng dụng đã được xác minh để người mua dễ đánh giá.

Tổng quan HIKVISION DS-K1103M

HIKVISION DS-K1103M là đầu đọc thẻ thuộc dòng Pro 1103, được thiết kế cho hệ thống kiểm soát ra vào sử dụng thẻ MIFARE. Đây là phiên bản không bàn phím, phù hợp với các điểm xác thực mà người dùng chỉ cần đưa thẻ đến gần đầu đọc thay vì nhập mã bằng phím số. Tài liệu chính hãng của HIKVISION xác định DS-K1103M là MIFARE card reader không bàn phím, trong khi DS-K1103MK là phiên bản có bàn phím 12 phím.

Hikvision

+1

Thiết bị đọc thẻ ở tần số 13.56 MHz và có khoảng cách đọc tối đa 50 mm. Với thiết kế nhỏ gọn, DS-K1103M thích hợp bố trí tại khu vực cửa ra vào, cổng kiểm soát hoặc các vị trí cần xác thực thẻ trong hệ thống access control. HIKVISION cũng công bố thiết bị hỗ trợ giao tiếp RS-485 và Wiegand, cho phép kết nối với bộ điều khiển kiểm soát ra vào tương thích.

Hikvision

+1

Khả năng đọc thẻ và kết nối

DS-K1103M sử dụng công nghệ đọc MIFARE với tần số 13.56 MHz. Khoảng cách đọc được HIKVISION công bố là tối đa 50 mm, giúp thao tác xác thực diễn ra nhanh chóng khi đưa thẻ đến gần bề mặt đầu đọc. Thiết bị được định hướng cho việc đọc thẻ và lấy số thẻ để phục vụ quá trình xác thực của hệ thống kiểm soát truy cập.

Hikvision

+1

Về kết nối, DS-K1103M hỗ trợ RS-485 và Wiegand, trong đó tài liệu sản phẩm nêu các giao thức W26/W34. Đây là các giao diện thường được sử dụng để truyền dữ liệu giữa đầu đọc và bộ điều khiển cửa. ID của đầu đọc có thể được thiết lập thông qua DIP Switch, thuận tiện khi triển khai nhiều thiết bị trong cùng hệ thống và cần cấu hình nhận dạng từng đầu đọc.

Hikvision India

+1

Thiết bị còn có đèn LED hiển thị nguồn và trạng thái, cùng còi báo âm thanh tích hợp. Các tín hiệu này hỗ trợ người dùng nhận biết trạng thái hoạt động hoặc phản hồi của đầu đọc trong quá trình sử dụng.

Hikvision

+1

Thiết kế và lắp đặt

DS-K1103M có kích thước 129 × 76 × 14,7 mm, trọng lượng không quá 0,15 kg theo datasheet HIKVISION. Kích thước mỏng giúp thiết bị phù hợp với các vị trí lắp đặt có không gian hạn chế. Phương thức lắp đặt được nhà sản xuất xác định là áp dụng cho 120 Gang Box, vì vậy cần kiểm tra loại hộp âm tường và vị trí thi công trước khi lắp đặt.

Hikvision

Vỏ thiết bị sử dụng PC+ABS và mặt trước được thiết kế theo cấu trúc của dòng đầu đọc K1103. Tài liệu HIKVISION cũng liệt kê các tính năng như còi báo tích hợp, đèn LED trạng thái, cảnh báo chống tháo phá, khả năng nâng cấp trực tuyến khi sử dụng chế độ giao tiếp 485 và thiết kế watchdog nhằm hỗ trợ thiết bị tự phục hồi khi xảy ra bất thường.

Hikvision India

+1

Nguồn điện và điều kiện hoạt động

DS-K1103M sử dụng nguồn 12 VDC, dòng làm việc tối đa được công bố là 500 mA. Datasheet hiện hành của dòng DS-K1103 ghi công suất tiêu thụ tối đa 2 W. Thiết bị hỗ trợ môi trường làm việc từ -20°C đến 65°C, độ ẩm tương đối từ 10% đến 90% không ngưng tụ.

Hikvision

+1

HIKVISION cũng công bố thiết kế chống bụi và nước cho sản phẩm. Một số tài liệu HIKVISION theo các phiên bản phát hành khác nhau ghi mức bảo vệ IP64 hoặc IP54 cho DS-K1103M, vì vậy thông số cấp bảo vệ cần được đối chiếu theo đúng phiên bản tài liệu và lô sản phẩm trước khi dùng làm cam kết kỹ thuật.

Hikvision India

+1

Điểm nổi bật

• Đầu đọc thẻ MIFARE, phiên bản không bàn phím.
• Tần số đọc 13.56 MHz.
• Khoảng cách đọc tối đa 50 mm.
• Hỗ trợ RS-485 và Wiegand W26/W34.
• Thiết lập ID bằng DIP Switch.
• Có còi báo âm thanh và LED hiển thị nguồn/trạng thái.
• Nguồn cấp 12 VDC, công suất tiêu thụ tối đa 2 W theo datasheet hiện hành.
• Kích thước 129 × 76 × 14,7 mm, trọng lượng không quá 0,15 kg.
• Lắp đặt trên 120 Gang Box.

Ứng dụng phù hợp

DS-K1103M phù hợp cho các hệ thống kiểm soát ra vào cần sử dụng thẻ MIFARE làm phương thức xác thực. Với thiết kế không bàn phím, thiết bị thích hợp tại các cửa hoặc điểm kiểm soát mà quy trình vận hành không yêu cầu nhập mã PIN trực tiếp trên đầu đọc. Giao tiếp RS-485/Wiegand giúp sản phẩm có thể được tích hợp vào hệ thống điều khiển ra vào tương thích, trong khi LED và còi báo cung cấp phản hồi tại chỗ cho người sử dụng.

Khi triển khai, cần lựa chọn bộ điều khiển có giao diện tương thích, xác định phương thức giao tiếp sử dụng, cấu hình ID bằng DIP Switch và bảo đảm nguồn 12 VDC đáp ứng yêu cầu của thiết bị. Đồng thời, vị trí lắp đặt cần phù hợp với yêu cầu 120 Gang Box và điều kiện môi trường được nhà sản xuất công bố. Không nên mặc định khả năng tương thích với mọi loại thẻ hoặc mọi bộ điều khiển nếu chưa kiểm tra thông số của toàn bộ hệ thống.

Thông số kỹ thuật chính

Tóm lại, HIKVISION DS-K1103M là đầu đọc thẻ MIFARE không bàn phím có thiết kế nhỏ gọn, hỗ trợ 13.56 MHz, RS-485/Wiegand và các chức năng hiển thị, cảnh báo cần thiết cho điểm kiểm soát ra vào, phù hợp khi cần tích hợp đầu đọc thẻ vào hệ thống access control tương thích.

Nhìn chung, HIKVISION DS-K1103M nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
