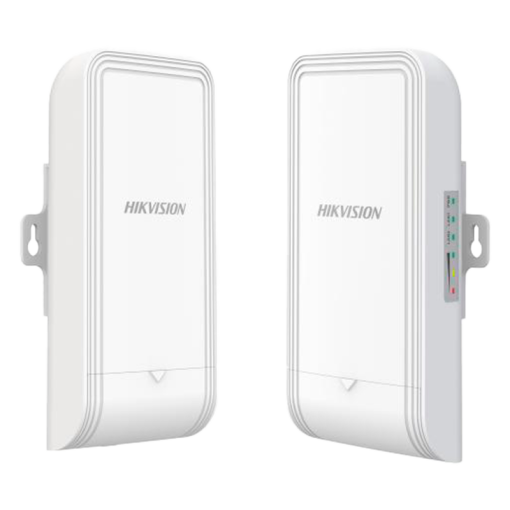

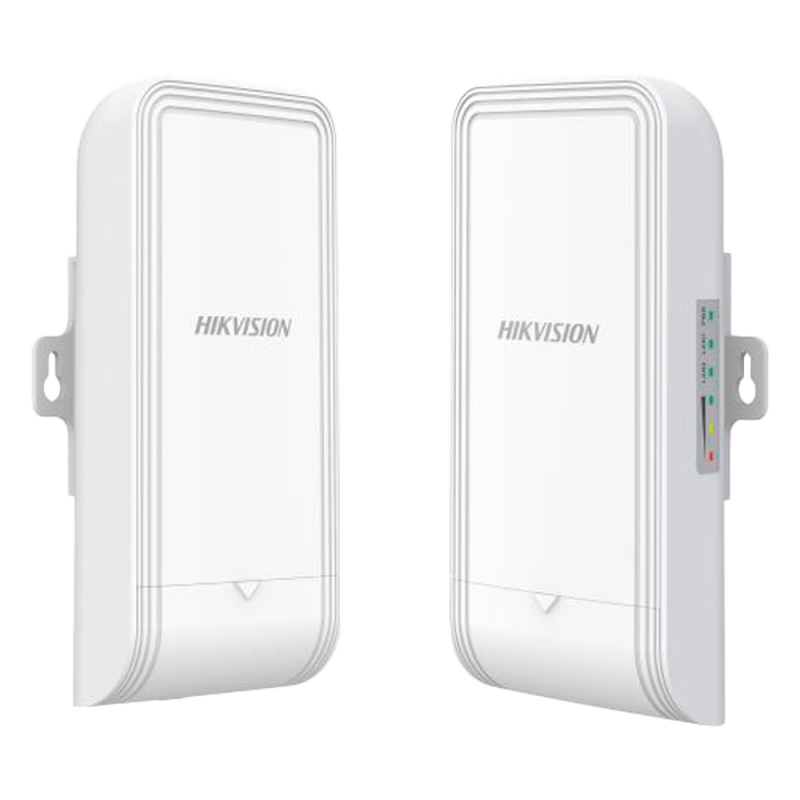

Bộ bắn điểm ngoài trời đa điểm 5Ghz, Băng thông 867Mb, khoảng cách 5km

HIKVISION DS-3WF02-5AC/D – Bộ cầu nối không dây 5GHz 867Mbps, truyền xa đến 5km

HIKVISION DS-3WF02-5AC/D là bộ cầu nối không dây 5GHz được thiết kế cho các hệ thống cần truyền dữ liệu mạng và video qua khoảng cách xa mà không phải triển khai cáp mạng vật lý giữa hai vị trí. Theo tài liệu kỹ thuật của HIKVISION, thiết bị hỗ trợ tốc độ truyền tối đa trên giao diện không dây ≤867Mbps, chuẩn IEEE 802.11a/n/ac và khoảng cách truyền không dây lên tới 5km.

Sản phẩm được đóng gói theo cặp gồm 2 thiết bị wireless bridge, phù hợp để triển khai kết nối điểm-điểm; thiết bị cũng hỗ trợ mô hình điểm-đa điểm với tối đa 4 kết nối PTMP theo thông số nhà sản xuất. Hikvision Assets
+1

Truyền dẫn 5GHz, tốc độ không gian đến 867Mbps

DS-3WF02-5AC/D sử dụng băng tần 5GHz và chuẩn IEEE 802.11a/n/ac. Tốc độ truyền tối đa trên giao diện không dây đạt ≤867Mbps, kết hợp anten 2×2 MIMO tích hợp với độ lợi 12dBi. Góc phủ anten theo thông số kỹ thuật là 35° theo phương ngang và 35° theo phương dọc tại mức búp sóng 3dB. Công suất phát được công bố ở mức 28±2dBm, đồng thời nhà sản xuất lưu ý công suất thực tế có thể thay đổi theo quy định tại từng khu vực.
Hikvision Assets

Điểm đáng chú ý là tốc độ giao diện không dây 867Mbps không đồng nghĩa với băng thông dữ liệu thực tế luôn đạt mức này. Hiệu năng truyền còn phụ thuộc khoảng cách, môi trường vô tuyến, độ rộng kênh, mức tín hiệu và điều kiện triển khai.

Trong thông số của HIKVISION, cấu hình điểm-điểm có thể hỗ trợ tối đa 8 kênh IPC 2MP ở khoảng cách tối đa 5km với băng thông 40Mbps; ở khoảng cách tối đa 1km, thông số hỗ trợ tối đa 18 kênh IPC 2MP với băng thông 90Mbps. Với điểm-đa điểm, thiết bị hỗ trợ tối đa 16 kênh IPC 2MP ở khoảng cách tối đa 1km và băng thông 80Mbps trong phạm vi 35°, với 1 đến 4 kết nối PTMP. Hikvision Assets

Thiết kế cho kết nối mạng ngoài trời

DS-3WF02-5AC/D hướng đến các hệ thống wireless bridge, trong đó hai điểm mạng cần được kết nối với nhau nhưng việc kéo cáp trực tiếp không thuận tiện hoặc không kinh tế. Thiết bị có thể phục vụ truyền video không dây, dữ liệu mạng, kết nối backbone không dây và mở rộng mạng tại những khu vực cần liên kết giữa các vị trí. HIKVISION cũng xác định sản phẩm cho các ứng dụng như an ninh video không dây, giao thông, đường sắt, năng lượng, phủ sóng mạng và xây dựng hạ tầng thông tin ở khu vực nông thôn.
Hikvision Assets

Thiết bị có 2 cổng RJ45 tốc độ 10/100Mbps. Phiên bản AP sử dụng LAN1 làm cổng PoE IN chuẩn 802.3af/at, trong khi phiên bản CPE có LAN1 hỗ trợ PoE IN thụ động và LAN2 hỗ trợ PoE OUT chuẩn 802.3af. Ngoài PoE, thiết bị hỗ trợ nguồn DC 12–24V. Ngân sách PoE được công bố là 10W và khoảng cách PoE tối đa 100m.
Hikvision Assets
+1

Hỗ trợ triển khai điểm-điểm và điểm-đa điểm

Với mô hình điểm-điểm, một cặp DS-3WF02-5AC/D có thể tạo liên kết không dây giữa hai vị trí mạng, chẳng hạn giữa hai tòa nhà, giữa khu vực camera và phòng điều hành hoặc giữa các khu vực trong một công trình. Khoảng cách tối đa được nhà sản xuất công bố là 5km, nhưng khoảng cách triển khai thực tế cần xem xét điều kiện địa hình, hướng anten, vật cản, nhiễu vô tuyến và quy định công suất phát tại địa phương.
Hikvision Assets

Thiết bị cũng hỗ trợ điểm-đa điểm, với tối đa 1 đến 4 kết nối PTMP theo thông số kỹ thuật. Điều này giúp sản phẩm phù hợp với các hệ thống cần kết nối nhiều điểm từ một vị trí trung tâm trong phạm vi phủ sóng phù hợp. Góc anten 35° được công bố cần được tính đến khi bố trí thiết bị và căn chỉnh hướng truyền.
Hikvision Assets

Quản lý và các tính năng mạng

DS-3WF02-5AC/D hỗ trợ độ rộng kênh 20/40/80MHz và cho phép lựa chọn kênh tự động hoặc thủ công. Các chức năng được liệt kê gồm IFM, IPM, DFS và TPC. Về giao thức và quản lý, thiết bị hỗ trợ NTP để đồng bộ thời gian, SADP để tự động tìm kiếm địa chỉ IP và HTTPS cho quản trị qua web. Phương thức quản lý và nâng cấp được hỗ trợ thông qua Web, iVMS-4200 và HCP; hệ thống log hỗ trợ Syslog và thông tin từ trung tâm điều khiển.
Hikvision Assets

Về bảo mật, sản phẩm hỗ trợ WPA2-PSK và cơ chế ẩn tên mạng không dây. Những tính năng này giúp người quản trị thiết lập liên kết wireless bridge theo cấu hình phù hợp với hệ thống mạng và kiểm soát việc truy cập vào mạng không dây.
Hikvision Assets

Thiết kế nhỏ gọn và phù hợp lắp đặt ngoài trời

Kích thước mỗi thiết bị là 90,8 × 187,87 × 57,87mm và trọng lượng tịnh khoảng 0,26kg mỗi thiết bị. Thông số kỹ thuật của HIKVISION ghi nhận thiết bị được lắp đặt theo phương thức gắn trên cột, với nhiệt độ hoạt động từ -30°C đến 65°C và độ ẩm hoạt động 5%–95%, không ngưng tụ. Bộ sản phẩm được đóng gói theo cặp, gồm 2 wireless bridge, 2 bộ nguồn PoE, 2 dây nguồn AC, 1 hướng dẫn nhanh, 1 tài liệu an toàn và tuân thủ quy định cùng 4 dây buộc.
Hikvision Assets

Ứng dụng phù hợp

• Kết nối mạng không dây giữa hai tòa nhà hoặc hai khu vực cách xa nhau.
• Truyền dữ liệu và hình ảnh từ hệ thống camera IP tại vị trí khó triển khai cáp mạng.
• Xây dựng liên kết mạng backbone không dây cho công trình và khu vực ngoài trời.
• Kết nối nhiều điểm camera hoặc thiết bị mạng theo mô hình điểm-đa điểm trong phạm vi hỗ trợ.
• Ứng dụng cho khu vực giao thông, năng lượng, trang trại, khu công nghiệp và các vị trí cần mở rộng mạng không dây.

Lưu ý khi triển khai

Khoảng cách 5km là thông số truyền dẫn tối đa được nhà sản xuất công bố và không nên hiểu là băng thông thực tế luôn đạt 867Mbps ở khoảng cách này. Khi thiết kế hệ thống, cần lựa chọn vị trí lắp đặt có điều kiện truyền dẫn phù hợp, căn chỉnh hướng anten và kiểm tra môi trường tần số 5GHz. Đối với hệ thống camera, nên tính toán số lượng camera, độ phân giải, bitrate và băng thông cần thiết dựa trên thông số throughput thực tế của liên kết.

Việc lựa chọn nguồn PoE hoặc DC cũng cần phù hợp với kiểu cổng của thiết bị AP/CPE trong cấu hình triển khai. Hikvision Assets
+1

HIKVISION DS-3WF02-5AC/D là giải pháp wireless bridge 5GHz dạng kit dành cho kết nối mạng và video ngoài trời, nổi bật với tốc độ không gian ≤867Mbps, anten 2×2 MIMO 12dBi, hỗ trợ truyền điểm-điểm đến 5km và khả năng triển khai điểm-đa điểm, phù hợp cho các hệ thống cần kết nối mạng linh hoạt tại những nơi khó kéo cáp.
