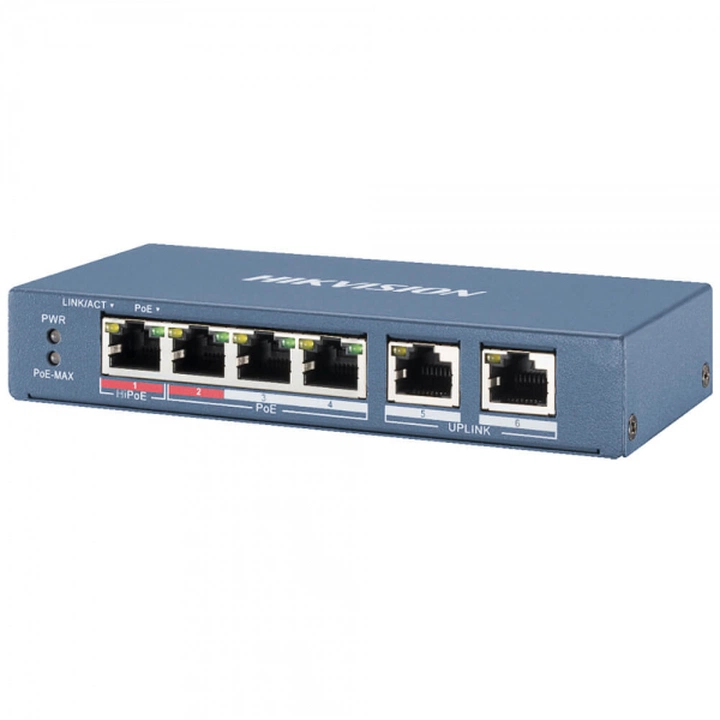

Switch mạng Hi POE 4 cổng 100M, 2 cổng uplink 10/100M , Layer 2

Tổng quan HIKVISION DS-3E0106HP-E

HIKVISION DS-3E0106HP-E là switch mạng Hi-PoE 4 cổng 10/100 Mbps, được thiết kế cho các hệ thống cần kết nối thiết bị mạng và cấp nguồn PoE qua cáp Ethernet. Model có tổng cộng 6 cổng RJ45, gồm 4 cổng PoE 10/100 Mbps và 2 cổng RJ45 10/100 Mbps dành cho uplink. Cấu hình này phù hợp với các hệ thống quy mô nhỏ cần kết nối camera IP, thiết bị mạng hoặc các thiết bị đầu cuối hỗ trợ PoE mà không cần bố trí nguồn điện riêng tại từng vị trí.

Theo tài liệu kỹ thuật chính hãng HIKVISION, DS-3E0106HP-E hỗ trợ các chuẩn IEEE 802.3af, IEEE 802.3at và IEEE 802.3bt cho cấp nguồn PoE. Cổng 1 là cổng Hi-PoE, hỗ trợ công suất tối đa 60 W; các cổng 2 đến 4 hỗ trợ tối đa 30 W mỗi cổng. Tổng ngân sách cấp nguồn PoE của thiết bị là 60 W.

Hikvision

Cấu hình cổng và kết nối

DS-3E0106HP-E có 4 cổng PoE tốc độ 10/100 Mbps, trong đó cổng 1 hỗ trợ Hi-PoE và các cổng 2–4 hỗ trợ PoE. Hai cổng RJ45 10/100 Mbps còn lại được sử dụng làm uplink, giúp kết nối switch với hệ thống mạng phía trên hoặc thiết bị mạng khác.

Thiết bị hỗ trợ bảng địa chỉ MAC 2K, switching capacity 1,20 Gbps, packet forwarding rate 0,89 Mpps và bộ nhớ đệm nội bộ 768 Kbits. Đây là các thông số phù hợp với nhu cầu kết nối mạng Fast Ethernet và hệ thống camera IP sử dụng các cổng PoE 10/100 Mbps.

Hikvision

Cấp nguồn Hi-PoE/PoE

Cổng 1 hỗ trợ IEEE 802.3af, IEEE 802.3at và IEEE 802.3bt, với công suất tối đa 60 W. Các cổng 2–4 hỗ trợ IEEE 802.3af và IEEE 802.3at, tối đa 30 W cho mỗi cổng. Tổng công suất PoE của switch được xác định ở mức 60 W.

Cấu hình này cho phép DS-3E0106HP-E đáp ứng nhiều loại thiết bị đầu cuối PoE, đồng thời cung cấp mức công suất cao hơn trên cổng Hi-PoE. Việc hỗ trợ chuẩn 802.3bt trên cổng 1 giúp thiết bị phù hợp với những ứng dụng cần mức cấp nguồn cao hơn so với PoE thông thường, trong phạm vi công suất mà switch hỗ trợ.

Hikvision

Truyền dẫn khoảng cách xa và ưu tiên dữ liệu

DS-3E0106HP-E hỗ trợ chức năng truyền khoảng cách xa trên các cổng 1 đến 4, với khoảng cách được tài liệu kỹ thuật hiện hành của HIKVISION công bố lên tới 300 m. Hiệu quả truyền dẫn thực tế có thể phụ thuộc vào model camera và điều kiện của đường cáp.

Hikvision

Thiết bị cũng có chức năng VIP Port trên cổng 1 và 2. Khi tài nguyên băng thông không đủ, dữ liệu đi qua các cổng VIP được ưu tiên chuyển tiếp. Tính năng này hữu ích trong hệ thống giám sát khi cần ưu tiên dữ liệu của các thiết bị hoặc khu vực quan trọng trong điều kiện lưu lượng mạng tăng cao.

Hikvision

Thiết kế và lắp đặt

Switch sử dụng vỏ kim loại và thiết kế không quạt, giúp cấu tạo thiết bị gọn gàng và không phát sinh tiếng ồn do quạt làm mát. Kích thước được công bố là 145 × 25,6 × 68,45 mm, trọng lượng tịnh khoảng 0,24 kg. Thiết bị hỗ trợ hai phương thức lắp đặt là đặt bàn và treo tường, thuận tiện cho việc bố trí trong các tủ, hộp kỹ thuật hoặc khu vực triển khai mạng có không gian hạn chế.

Hikvision

Nguồn cấp cho thiết bị là 48 V DC, 1,35 A. Công suất tiêu thụ tối đa được công bố là 65 W và công suất tiêu thụ khi không tải là 5 W. DS-3E0106HP-E cũng có bảo vệ chống xung điện áp 6 kV.

Hikvision

Ứng dụng phù hợp

Với 4 cổng PoE 10/100 Mbps, 2 cổng uplink 10/100 Mbps, khả năng cấp nguồn tối đa 60 W và hỗ trợ truyền khoảng cách xa, DS-3E0106HP-E phù hợp để triển khai các hệ thống camera IP và thiết bị mạng PoE quy mô nhỏ. Cấu hình 4 cổng PoE giúp kết nối nhiều thiết bị đầu cuối trên cùng một switch, trong khi hai cổng uplink hỗ trợ kết nối với hạ tầng mạng hiện có.

Thiết bị đặc biệt phù hợp với các hệ thống cần một cổng Hi-PoE công suất cao hơn cho thiết bị đầu cuối tương thích, đồng thời vẫn duy trì các cổng PoE tiêu chuẩn cho những thiết bị có mức tiêu thụ điện năng thấp hơn. Chức năng VIP Port và truyền khoảng cách xa cũng hỗ trợ các tình huống triển khai hệ thống giám sát cần ưu tiên dữ liệu và kéo cáp tới vị trí xa hơn.

Thông số đáng chú ý

• 4 cổng PoE 10/100 Mbps và 2 cổng RJ45 10/100 Mbps.
• Cổng 1 hỗ trợ Hi-PoE tối đa 60 W.
• Cổng 2–4 hỗ trợ tối đa 30 W/cổng.
• Tổng ngân sách PoE 60 W.
• Hỗ trợ IEEE 802.3af/at/bt.
• Truyền khoảng cách xa lên tới 300 m trên cổng 1–4 theo tài liệu kỹ thuật hiện hành.
• Switching capacity 1,20 Gbps và forwarding rate 0,89 Mpps.
• Bảng địa chỉ MAC 2K và bộ nhớ đệm 768 Kbits.
• VIP Port trên cổng 1–2.
• Chống xung điện áp 6 kV.
• Vỏ kim loại, thiết kế không quạt; hỗ trợ đặt bàn hoặc treo tường.

Hikvision

Tóm lại, HIKVISION DS-3E0106HP-E là switch Hi-PoE 4 cổng 10/100 Mbps với 2 cổng uplink 10/100 Mbps, nổi bật ở cổng Hi-PoE 60 W, tổng ngân sách PoE 60 W, khả năng truyền khoảng cách xa và thiết kế kim loại không quạt, phù hợp cho các hệ thống mạng và camera IP cần cấp nguồn PoE trong quy mô nhỏ.

Nhìn chung, HIKVISION DS-3E0106HP-E nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
