Gen2 DS-PM1-O4H-H

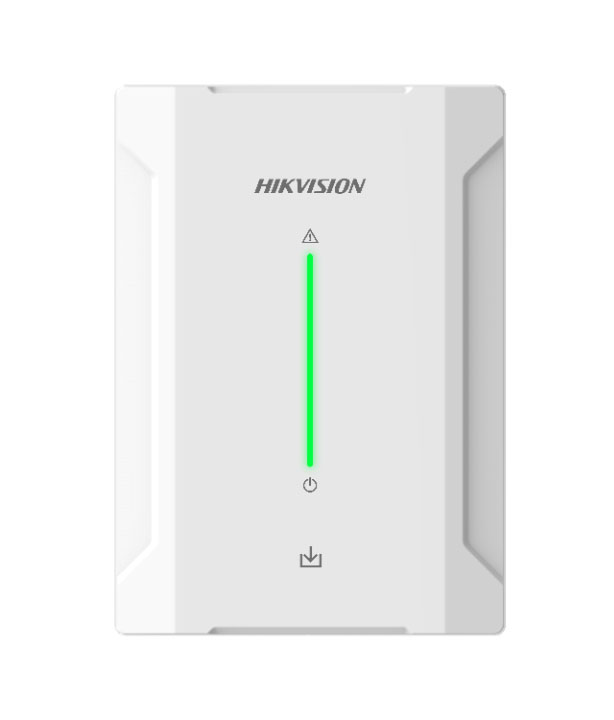

HIKVISION Gen2 DS-PM1-O4H-H – Bộ mở rộng relay nguồn có dây 4 ngõ ra

HIKVISION DS-PM1-O4H-H là bộ mở rộng relay nguồn có dây 4 ngõ ra, được thiết kế để mở rộng khả năng điều khiển tải của hệ thống báo động AX Hybrid Pro thông qua công nghệ Speed-X. Theo tài liệu chính hãng, thiết bị có 4 relay nguồn tích hợp và mỗi relay có thể chịu dòng tối đa 16A. Module phù hợp với các hệ thống cần bổ sung nhiều điểm đóng/ngắt tải bằng lệnh điều khiển từ trung tâm báo động, đặc biệt khi cần mở rộng số lượng thiết bị được điều khiển mà vẫn duy trì kết nối có dây trong hệ thống.

Khả năng điều khiển 4 relay nguồn

Điểm nổi bật của DS-PM1-O4H-H là 4 relay nguồn được tích hợp trực tiếp trên module. Mỗi relay có khả năng chịu dòng tối đa 16A theo datasheet của HIKVISION. Thiết kế này cho phép module đảm nhiệm vai trò giao tiếp điều khiển giữa hệ thống báo động và các tải điện cần đóng hoặc mở theo lệnh. Sản phẩm được HIKVISION mô tả là bộ mở rộng relay nguồn 4 ngõ ra có dây, trong đó mạch relay thực hiện thao tác đóng/mở mạch theo lệnh truyền qua Speed-X từ control panel AX Hybrid Pro.

Với 4 relay độc lập, thiết bị có thể được sử dụng trong các cấu hình cần nhiều điểm điều khiển tải. Tuy nhiên, việc lựa chọn tải, đấu nối và bảo đảm dòng điện phù hợp cần được thực hiện theo yêu cầu kỹ thuật của hệ thống và hướng dẫn lắp đặt của nhà sản xuất. Thông số 16A là giới hạn dòng tối đa được HIKVISION công bố cho từng relay, không nên hiểu là mọi loại tải đều có thể kết nối trực tiếp mà không cần xem xét đặc tính tải và phương án bảo vệ.

Kết nối Speed-X và khả năng mở rộng

DS-PM1-O4H-H sử dụng 2 đường Speed-X bus. Một đường uplink dùng để kết nối với control panel và một đường downlink dùng để kết nối thiết bị mở rộng tiếp theo. Cấu trúc này cho phép các module relay được kết nối theo dạng cascade, giúp mở rộng hệ thống mà không cần mỗi module phải có một đường kết nối riêng trực tiếp về trung tâm.

Tài liệu hướng dẫn sử dụng của HIKVISION cho biết thiết bị hỗ trợ kết nối cascade và địa chỉ của expander có thể được thiết lập bằng DIP switch trong phạm vi từ 0 đến 63; địa chỉ của mỗi expander cần được đặt duy nhất trong hệ thống. Tài liệu cũng mô tả cách kết nối BUS_IN và BUS_OUT, đồng thời nêu yêu cầu liên quan đến jumper kết thúc đường Speed-X trên thiết bị cuối của bus. Những thông tin này hữu ích cho kỹ thuật viên khi triển khai nhiều module trong cùng một hệ thống.

Nguồn cấp và thông số điện

DS-PM1-O4H-H sử dụng nguồn cấp 9 đến 24 VDC, 1A. Dòng tiêu thụ tối đa được HIKVISION công bố là 210mA tại 12VDC, trong khi dòng tĩnh là 65mA tại 12VDC. Đây là các thông số cần được xem xét khi tính toán nguồn cấp cho hệ thống báo động và các thiết bị mở rộng đi kèm.

Module được trang bị 1 cổng serial TTL. Về trạng thái thiết bị, HIKVISION công bố 1 LED cho nguồn và 1 LED cho lỗi trong tài liệu hướng dẫn. Hệ thống chỉ báo giúp kỹ thuật viên nhận biết trạng thái hoạt động và phát hiện tình trạng lỗi hoặc mất kết nối trong quá trình vận hành.

Bảo vệ và thiết kế vật lý

Thiết bị hỗ trợ chức năng chống giả mạo ở cả mặt trước và mặt sau. Đây là đặc điểm phù hợp với thiết bị được triển khai trong hệ thống báo động, nơi việc phát hiện thao tác can thiệp vật lý có thể là một phần của yêu cầu bảo vệ hệ thống.

Vỏ thiết bị được làm bằng nhựa. Kích thước của DS-PM1-O4H-H là 110 × 155 × 32,5mm (rộng × cao × sâu), trọng lượng 333,1g. Dải nhiệt độ hoạt động được công bố là từ -10°C đến 40°C, với độ ẩm hoạt động từ 10% đến 90%. Các thông số này giúp xác định điều kiện môi trường phù hợp khi bố trí thiết bị trong công trình.

Đối tượng và ứng dụng phù hợp

DS-PM1-O4H-H phù hợp cho các kỹ thuật viên và đơn vị triển khai hệ thống báo động có dây HIKVISION cần mở rộng chức năng điều khiển relay nguồn. Thiết bị đặc biệt hữu ích trong hệ thống AX Hybrid Pro khi cần bổ sung 4 relay và kết nối các module theo cấu trúc Speed-X cascade.

Với 4 relay tích hợp, khả năng chịu dòng tối đa 16A cho từng relay và kiến trúc Speed-X gồm uplink cùng downlink, module có thể trở thành một điểm mở rộng điều khiển tải trong hệ thống. Việc triển khai thực tế cần tuân thủ sơ đồ đấu nối, yêu cầu về nguồn, địa chỉ thiết bị, kết thúc bus và các quy định an toàn điện được nêu trong tài liệu HIKVISION.

Thông tin tổng quan

• Model: DS-PM1-O4H-H.
• Loại thiết bị: Wired 4-way power relay expander.
• Số relay nguồn tích hợp: 4.
• Dòng tối đa mỗi relay: 16A.
• Kết nối: 2× Speed-X bus, gồm 1 uplink và 1 downlink.
• Nguồn cấp: 9–24 VDC, 1A.
• Dòng tối đa của module: 210mA tại 12VDC.
• Dòng tĩnh: 65mA tại 12VDC.
• Cổng serial: 1 TTL.
• Chống giả mạo: hỗ trợ mặt trước và mặt sau.
• Kích thước: 110 × 155 × 32,5mm.
• Trọng lượng: 333,1g.
• Nhiệt độ hoạt động: -10°C đến 40°C.
• Độ ẩm hoạt động: 10% đến 90%.

Nhìn chung, HIKVISION Gen2 DS-PM1-O4H-H là module mở rộng relay nguồn có dây 4 ngõ ra, tập trung vào khả năng điều khiển tải và mở rộng hệ thống AX Hybrid Pro qua Speed-X, với thông số relay, nguồn cấp, kết nối và kích thước được HIKVISION công bố rõ ràng trong tài liệu sản phẩm.
