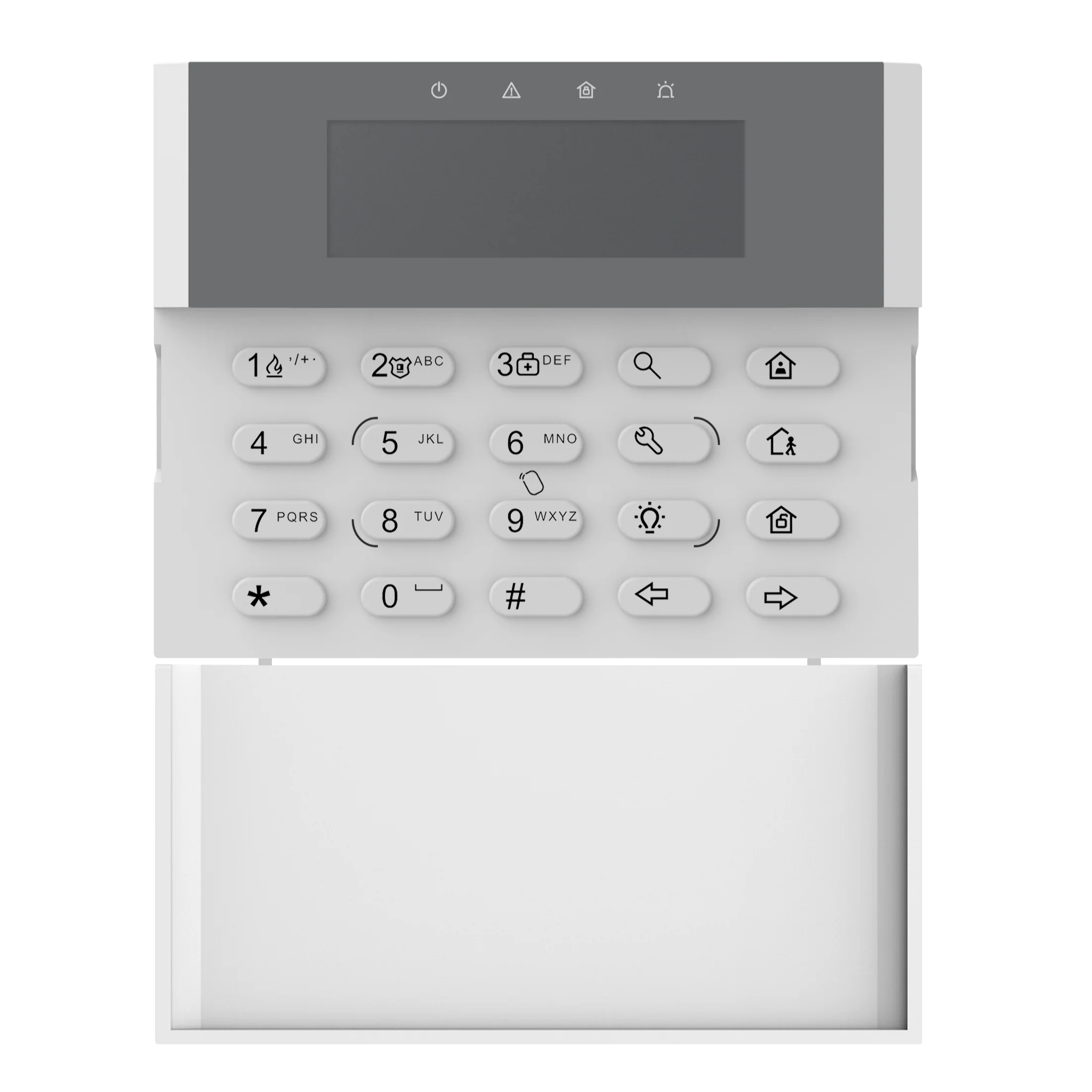

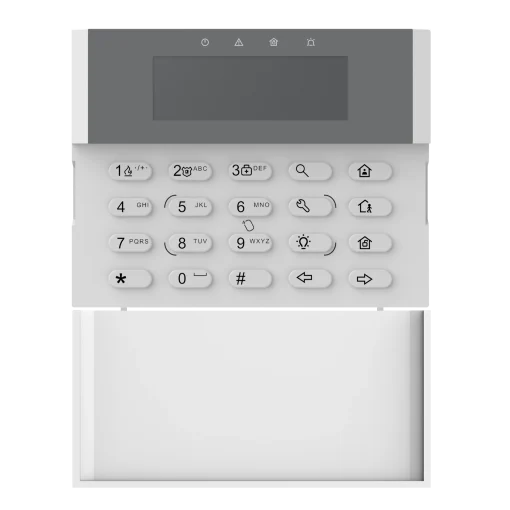

Bàn phím Gen2 DS-PK1-LRT-HWB

DS-PK1-LRT-HWB – Tổng quan

Bàn phím Gen2 HIKVISION DS-PK1-LRT-HWB là thiết bị điều khiển có dây được thiết kế cho hệ thống báo động AX Hybrid Pro. Theo tài liệu chính hãng, model này thuộc dòng wired keypad và được thiết kế để sử dụng với các tủ trung tâm AX Hybrid Pro như DS-PHA48-EP và DS-PHA64-LP. Thiết bị cung cấp giao diện điều khiển trực tiếp thông qua màn hình LCD, bàn phím số và các phím chức năng, giúp người dùng thực hiện các thao tác với hệ thống báo động tại vị trí lắp đặt.

Hikvision

+1

Khả năng điều khiển và hiển thị

DS-PK1-LRT-HWB sử dụng màn hình LCD kết hợp bàn phím số từ 0 đến 9, *, #. Thiết kế này cho phép người dùng thao tác trực tiếp với hệ thống thay vì chỉ phụ thuộc vào phương thức điều khiển từ xa. Tài liệu hướng dẫn chính hãng thể hiện các thao tác dành cho chế độ vô hiệu hóa, bật bảo vệ tại nhà, bật bảo vệ khi rời đi và truy vấn hệ thống. Thiết bị cũng có các phím chức năng phục vụ những thao tác điều khiển được hệ thống hỗ trợ.

Hikvision

+1

Hệ thống đèn chỉ thị giúp nhận biết trạng thái thiết bị và hệ thống. Tài liệu kỹ thuật của HIKVISION nêu bốn chỉ thị chính cho nguồn, lỗi, trạng thái armado và báo động, cùng đèn nền phím. Các trạng thái được thể hiện bằng màu sắc khác nhau, hỗ trợ người vận hành quan sát nhanh tình trạng hoạt động của bàn phím và hệ thống báo động.

Hikvision Assets

Hỗ trợ keyfob và điều khiển báo động

Một điểm đáng chú ý của DS-PK1-LRT-HWB là khả năng quản lý tối đa 64 keyfob. Đây là thông số được HIKVISION công bố trong datasheet và tài liệu hướng dẫn của sản phẩm. Với khả năng này, bàn phím có thể đáp ứng các hệ thống cần nhiều phương thức điều khiển hoặc nhiều người dùng được cấp keyfob trong cùng một hệ thống báo động.

Hikvision Assets

+1

Theo tài liệu chính hãng, thiết bị có đầu đọc tag tích hợp và bộ thu phát không dây, đồng thời sử dụng tần số RF 433 MHz đối với phiên bản DS-PK1-LRT-HWB. HIKVISION cũng công bố khả năng hỗ trợ thao tác bật bảo vệ một chạm và các phím báo cháy, hoảng loạn, y tế. Những tính năng này giúp mở rộng vai trò của bàn phím từ giao diện nhập lệnh thành một điểm điều khiển trực tiếp trong hệ thống an ninh.

Hikvision Assets

+1

Kết nối và cấp nguồn

DS-PK1-LRT-HWB sử dụng kết nối Speed-X bus/RS-485 để giao tiếp với hệ thống. Tài liệu hướng dẫn lắp đặt cho thấy thiết bị được kết nối với tủ trung tâm thông qua các đường D-, D+, 12V và GND. Khi bàn phím là thiết bị cuối trên bus Speed-X, tài liệu chính hãng hướng dẫn sử dụng điện trở 120 Ω theo cấu hình được chỉ định. Việc đấu nối và thiết lập địa chỉ thiết bị cần thực hiện theo tài liệu của HIKVISION để bảo đảm hệ thống nhận diện đúng bàn phím.

Hikvision

+1

Thiết bị sử dụng nguồn DC 12 V. Datasheet ghi nhận mức tiêu thụ ở trạng thái chờ khoảng 0,972 W với nguồn 12 VDC và dòng 81 mA; mức tiêu thụ tối đa khoảng 1,33 W với dòng 111 mA. Tài liệu hướng dẫn cũng xác nhận nguồn 12 V được cấp từ các tủ trung tâm dòng AX Hybrid Pro tương thích.

Hikvision Assets

+1

Thiết kế và điều kiện hoạt động

Bàn phím có kích thước 150 × 115 × 28 mm và màu trắng. Kích thước tương đối gọn giúp thiết bị phù hợp với các vị trí cần bố trí một giao diện điều khiển cố định cho hệ thống báo động. HIKVISION công bố phạm vi nhiệt độ hoạt động từ -10 °C đến 55 °C và độ ẩm hoạt động từ 10% đến 90%. Đây là các thông số cần được lưu ý khi lựa chọn vị trí lắp đặt thực tế.

Hikvision Assets

Tài liệu chính hãng cũng liệt kê các thành phần phần cứng như đầu đọc tag tích hợp, cổng nối tiếp TTL, còi tích hợp, các chức năng liên quan đến điều khiển báo động, đầu vào và đầu ra báo động. Đối với model DS-PK1-LRT-HWB, datasheet xác nhận tần số RF là 433 MHz.

Hikvision

Ứng dụng phù hợp

DS-PK1-LRT-HWB phù hợp với các hệ thống báo động sử dụng tủ trung tâm AX Hybrid Pro tương thích và cần một bàn phím điều khiển có dây tại chỗ. Thiết bị đặc biệt phù hợp khi công trình cần giao diện thao tác trực tiếp, màn hình LCD để theo dõi thông tin, hỗ trợ nhiều keyfob và các chức năng điều khiển báo động cơ bản. Có thể cân nhắc model cho các hệ thống an ninh dân dụng, văn phòng, cửa hàng hoặc công trình thương mại khi thiết bị trung tâm và cấu hình hệ thống đáp ứng đúng yêu cầu tương thích của HIKVISION.

Hikvision

+1

Thông số chính

Kết luận

HIKVISION DS-PK1-LRT-HWB là bàn phím Gen2 có dây dành cho hệ thống AX Hybrid Pro, nổi bật với màn hình LCD, điều khiển trực tiếp, hỗ trợ tối đa 64 keyfob, RF 433 MHz và giao tiếp Speed-X bus/RS-485; đây là lựa chọn phù hợp cho các hệ thống báo động cần một điểm điều khiển cố định và khả năng quản lý thuận tiện theo thông số chính hãng.
