Chân đế cho Hồng ngoại ngoài trời DS-PDB-EX-ADAPTER

HIKVISION DS-PDB-EX-Adapter là gì?

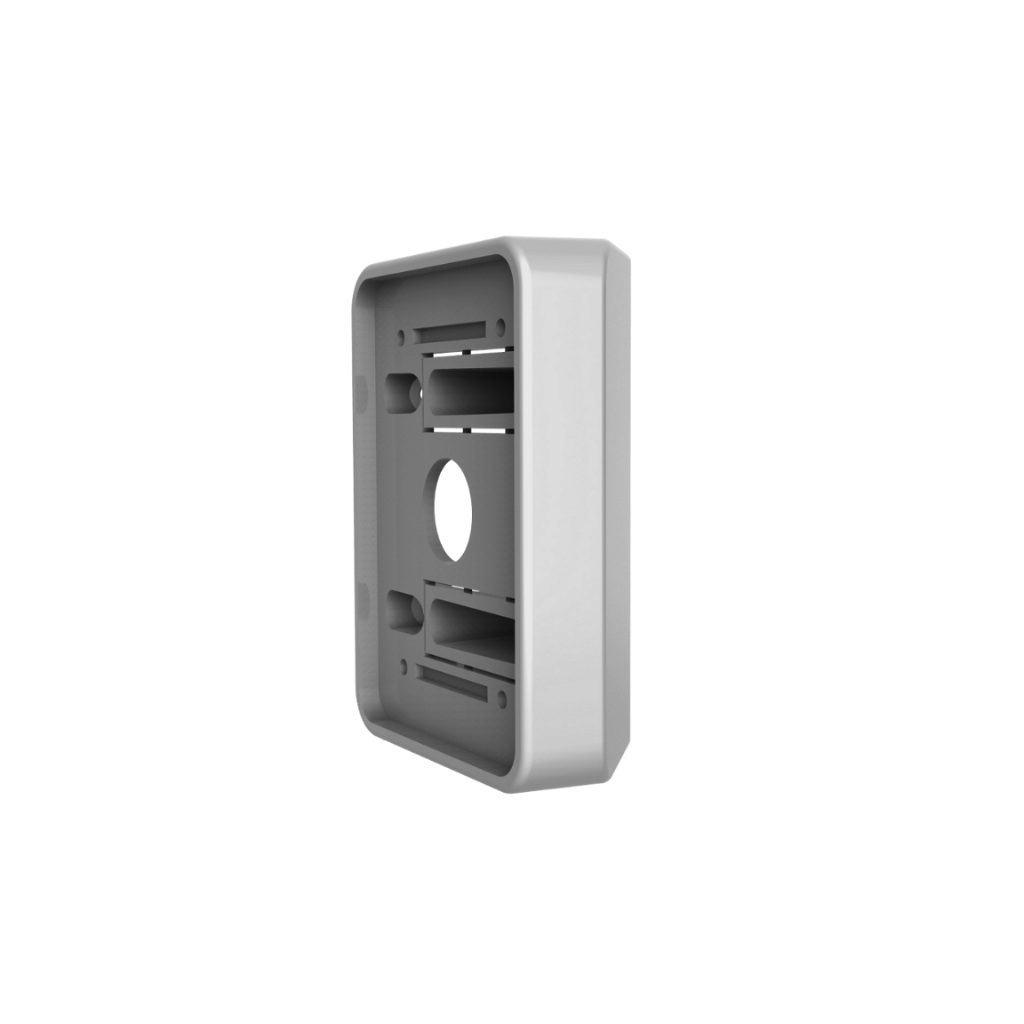

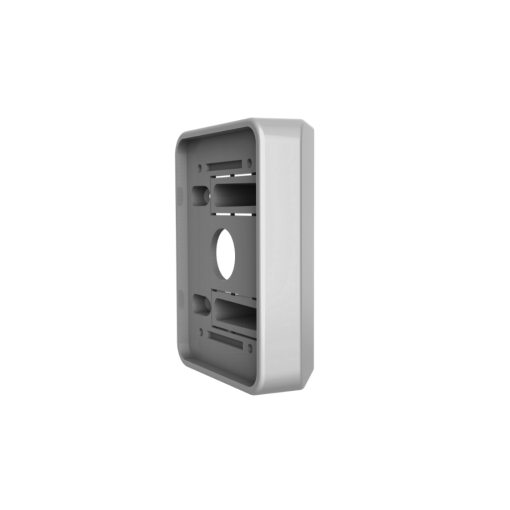

HIKVISION DS-PDB-EX-Adapter là bộ chuyển đổi góc dành cho hệ thống phát hiện ngoài trời, được sử dụng như một phụ kiện bổ sung cho giá đỡ tường DS-PDB-EX-Wallbracket. Tài liệu dữ liệu sản phẩm của HIKVISION xác định DS-PDB-EX-Adapter là “Bracket Adapter”, với chức năng chính là tạo thêm góc lắp đặt cho giá đỡ tường. Sản phẩm không phải là cảm biến hay thiết bị phát hiện độc lập mà là phụ kiện cơ khí hỗ trợ bố trí thiết bị ngoài trời theo vị trí mong muốn.

Công dụng của DS-PDB-EX-Adapter

Trong quá trình lắp đặt cảm biến ngoài trời, vị trí tường hoặc kết cấu công trình có thể khiến hướng lắp đặt tiêu chuẩn không phù hợp với khu vực cần bảo vệ. DS-PDB-EX-Adapter được thiết kế để giải quyết nhu cầu này bằng cách bổ sung một góc chuyển đổi cho giá đỡ tường. Theo tài liệu chính hãng, adapter sử dụng góc 45° và được dùng cùng DS-PDB-EX-Wallbracket.

Việc sử dụng đúng bộ phụ kiện giúp kỹ thuật viên có thêm lựa chọn khi bố trí thiết bị trên tường, đặc biệt trong những vị trí cần thay đổi hướng của cảm biến so với mặt phẳng lắp đặt. Đây là giải pháp phù hợp cho các hệ thống báo động ngoài trời Hikvision sử dụng dòng phụ kiện DS-PDB-EX.

Thiết kế và vật liệu

DS-PDB-EX-Adapter có kích thước 65 x 112 x 60 mm và trọng lượng 91 g theo dữ liệu kỹ thuật được công bố cho model này. Kích thước tương đối gọn giúp phụ kiện thuận tiện khi kết hợp với giá đỡ tường trong quá trình triển khai hệ thống. Vỏ sản phẩm sử dụng polycarbonate (PC), một loại vật liệu nhựa kỹ thuật được ghi nhận trong thông số của model.

Với trọng lượng 91 g, adapter không tạo thêm tải trọng lớn cho cụm giá đỡ. Khi lắp đặt thực tế, bộ chuyển đổi cần được sử dụng đúng với giá đỡ và thiết bị tương thích theo hướng dẫn của nhà sản xuất để bảo đảm cụm lắp đặt được cố định chắc chắn.

Góc chuyển đổi và phương án lắp đặt

Điểm quan trọng của DS-PDB-EX-Adapter là khả năng bổ sung góc lắp đặt 45°. Phụ kiện được thiết kế để dùng với DS-PDB-EX-Wallbracket thay vì hoạt động độc lập. Vì vậy, khi lập phương án vật tư, cần xem DS-PDB-EX-Adapter là một thành phần bổ sung của cụm giá đỡ chứ không phải chân đế hoàn chỉnh thay thế cho DS-PDB-EX-Wallbracket.

Phương thức lắp đặt được xác định là lắp tường. Cách bố trí này phù hợp với các hệ thống cần cố định cảm biến ngoài trời lên bề mặt tường và điều chỉnh hướng lắp đặt thông qua bộ adapter. Việc lựa chọn vị trí, cao độ và hướng cuối cùng cần căn cứ vào model cảm biến cụ thể, khu vực cần bảo vệ và yêu cầu thiết kế của hệ thống.

Tương thích với DS-PDB-EX-Wallbracket

HIKVISION nêu rõ DS-PDB-EX-Adapter được sử dụng cùng DS-PDB-EX-Wallbracket. Đây là điểm cần lưu ý khi mua và triển khai sản phẩm. Nếu hệ thống chưa có giá đỡ tường tương ứng, chỉ mua riêng adapter sẽ không tạo thành một bộ giá đỡ hoàn chỉnh.

Các tài liệu sản phẩm HIKVISION dành cho một số cảm biến ngoài trời cũng liệt kê DS-PDB-EX-Adapter là phụ kiện cần đặt riêng và sử dụng cùng DS-PDB-EX-Wallbracket. Trong các cấu hình được HIKVISION công bố, adapter có vai trò hỗ trợ mở rộng góc bố trí cảm biến, trong khi giá đỡ tường đảm nhiệm việc gắn cụm thiết bị lên bề mặt lắp đặt.

Thông số kỹ thuật chính

Đối tượng sử dụng

DS-PDB-EX-Adapter phù hợp với đơn vị thi công hệ thống báo động, kỹ thuật viên an ninh và các công trình sử dụng cảm biến phát hiện ngoài trời Hikvision có hỗ trợ cụm giá đỡ DS-PDB-EX. Phụ kiện đặc biệt hữu ích khi phương án lắp đặt yêu cầu bổ sung góc giữa thiết bị và giá đỡ tường.

Khi triển khai, nên kiểm tra model cảm biến, loại giá đỡ và cấu hình lắp đặt trước khi đặt hàng. Do DS-PDB-EX-Adapter được HIKVISION xác định là phụ kiện sử dụng cùng DS-PDB-EX-Wallbracket, việc kiểm tra đầy đủ các thành phần của cụm lắp đặt sẽ giúp tránh thiếu phụ kiện khi thi công.

Lưu ý khi lựa chọn và lắp đặt

• DS-PDB-EX-Adapter là phụ kiện chuyển đổi góc, không phải cảm biến phát hiện.
• Sử dụng cùng DS-PDB-EX-Wallbracket theo tài liệu HIKVISION.
• Góc chuyển đổi được xác nhận là 45°.
• Cần kiểm tra tính tương thích của cảm biến và giá đỡ trước khi lắp đặt.
• Kích thước và trọng lượng cần được xem xét khi thiết kế cụm giá đỡ trên tường.

Nhìn chung, HIKVISION DS-PDB-EX-Adapter là phụ kiện chuyển đổi góc chuyên dụng cho cụm giá đỡ ngoài trời, cung cấp giải pháp lắp đặt 45° khi sử dụng cùng DS-PDB-EX-Wallbracket, với thiết kế PC gọn nhẹ và thông số kích thước 65 x 112 x 60 mm, trọng lượng 91 g.
