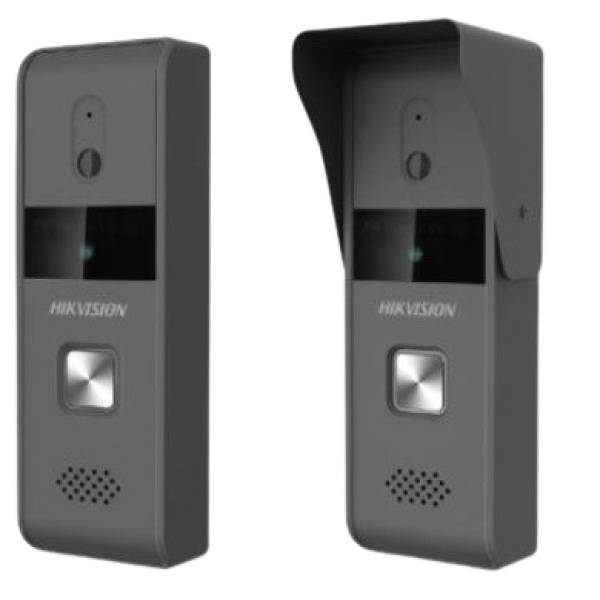

Nút ấn cửa DS-KB2421T-IM

SKU: DS-KB2421T-IM · Đã bán: 0
Giá gốc là: 2.340.000 ₫.Giá hiện tại là: 2.290.000 ₫.

Hikvision DS-KB2421T-IM là nút ấn cửa dạng trạm cửa analog 4 dây, tích hợp camera pinhole 1/2.7 inch CMOS với độ phân giải 1920 × 1080 và tốc độ 25 fps theo chuẩn PAL. Thiết bị hỗ trợ gọi một chạm, đàm thoại rảnh tay qua micro đa hướng và loa tích hợp, đồng thời có khử nhiễu và chống vọng âm. Camera có góc nhìn ngang 66,2°, dọc 37,2° và đèn hồng ngoại hỗ trợ quan sát trong điều kiện thiếu sáng với tầm xa đến 3 m.

DS-KB2421T-IM có 1 ngõ ra relay điều khiển khóa, kết nối 4 dây, nguồn 12 VDC và vỏ hợp kim kẽm đạt IP65, phù hợp cho hệ thống chuông cửa màn hình analog.

Thông số nổi bật

Còn hàng

Tổng quan Hikvision DS-KB2421T-IM

Hikvision DS-KB2421T-IM là trạm cửa analog 4 dây được thiết kế cho hệ thống chuông cửa màn hình và liên lạc cửa ra vào. Thiết bị kết hợp nút gọi một chạm, camera pinhole, micro, loa và ngõ ra relay điều khiển khóa trong một cụm trạm cửa nhỏ gọn. Theo tài liệu kỹ thuật chính hãng, model này sử dụng camera CMOS 1/2.7 inch, độ phân giải 1920 × 1080, tốc độ hình ảnh PAL 25 fps và hỗ trợ đèn hồng ngoại tự bổ sung với tầm xa đến 3 m.

DS-KB2421T-IM sử dụng giao tiếp 4 dây gồm video, âm thanh, nguồn và tiếp đất, phù hợp với các hệ thống intercom analog tương thích. Thiết bị được cấp nguồn 12 VDC, công suất tiêu thụ tối đa 5 W và có 1 ngõ ra relay với khả năng điều khiển tải tối đa 30 VDC, 1 A theo datasheet. Vỏ bằng hợp kim kẽm, cấp bảo vệ IP65 và dải nhiệt độ làm việc từ -30°C đến 70°C giúp thiết bị đáp ứng nhiều điều kiện lắp đặt khác nhau.

Hình ảnh rõ nét với camera pinhole 2 MP

DS-KB2421T-IM được trang bị camera pinhole sử dụng cảm biến CMOS 1/2.7 inch. Độ phân giải đầu ra được công bố là 1920 × 1080, trong khi độ phân giải luồng là 960 × 576. Tốc độ hình ảnh PAL đạt 25 fps, hỗ trợ hình ảnh chuyển động liên tục trong quá trình khách bấm gọi và trao đổi với người bên trong.

Góc nhìn của camera đạt 66,2° theo chiều ngang và 37,2° theo chiều dọc. Thông số này giúp quan sát khu vực phía trước trạm cửa mà không cần sử dụng camera kích thước lớn. Khi môi trường thiếu sáng, hệ thống đèn IR hỗ trợ quan sát với khoảng cách tối đa được Hikvision công bố là 3 m.

Đàm thoại hai chiều và gọi một chạm

Thiết bị tích hợp micro đa hướng và loa, cho phép thực hiện giao tiếp âm thanh với màn hình trong nhà tương thích. Chất lượng âm thanh được hỗ trợ bởi chức năng khử nhiễu và loại bỏ vọng âm, giúp cải thiện khả năng trao đổi giữa người đứng trước cửa và người bên trong hệ thống.

Thiết kế gọi một chạm giúp thao tác đơn giản: khách có thể nhấn nút gọi trên trạm cửa để thực hiện cuộc gọi đến thiết bị trong nhà. DS-KB2421T-IM cũng hỗ trợ giao tiếp rảnh tay, phù hợp với nhu cầu sử dụng chuông cửa màn hình tại nhà ở, căn hộ, văn phòng hoặc các khu vực cần kiểm soát người ra vào.

Kết nối 4 dây và điều khiển khóa

DS-KB2421T-IM sử dụng giao diện 4 dây, gồm một đường video, một đường âm thanh vào/ra, một đường cấp nguồn và một đường tiếp đất. Kiểu kết nối này phù hợp với kiến trúc hệ thống intercom analog 4 dây và giúp việc triển khai hệ thống theo cấu hình tương thích trở nên trực tiếp.

Thiết bị có 1 ngõ ra relay phục vụ chức năng điều khiển khóa. Datasheet chính hãng ghi nhận relay có khả năng điều khiển tối đa 30 V và 1 A. Khi triển khai thực tế, thiết bị cần được phối hợp với màn hình trong nhà, nguồn cấp và loại khóa phù hợp với thiết kế của hệ thống; không nên suy diễn khả năng tương thích với một loại khóa cụ thể nếu chưa kiểm tra cấu hình toàn bộ hệ thống.

Thiết kế hợp kim kẽm, bảo vệ IP65

Phần thân DS-KB2421T-IM sử dụng vật liệu hợp kim kẽm. Kích thước được Hikvision công bố là 145,5 × 51,5 × 49 mm. Cấp bảo vệ IP65 giúp thiết bị có khả năng chống bụi và chống tia nước theo điều kiện thử nghiệm của tiêu chuẩn IP, phù hợp với các vị trí lắp đặt cần mức bảo vệ môi trường nhất định.

Dải nhiệt độ làm việc từ -30°C đến 70°C và độ ẩm làm việc 10% đến 90%, không ngưng tụ, cho phép model hoạt động trong phạm vi môi trường tương đối rộng. Tuy nhiên, IP65 không đồng nghĩa với khả năng ngâm nước, vì vậy vị trí lắp đặt vẫn nên được lựa chọn và bảo vệ phù hợp với điều kiện thực tế.

Thông số kỹ thuật chính

Thông số Giá trị
Model DS-KB2421T-IM
Loại thiết bị Analog Four Wire Door Station
Camera CMOS 1/2.7 inch
Độ phân giải 1920 × 1080
Độ phân giải luồng 960 × 576
Góc nhìn Ngang 66,2°; dọc 37,2°
Tốc độ khung hình PAL: 25 fps
Đèn bổ sung IR, tối đa 3 m
Micro Micro đa hướng tích hợp
Loa Loa tích hợp
Chất lượng âm thanh Khử nhiễu và loại bỏ vọng âm
Giao diện 4 dây: video, audio, nguồn, tiếp đất
Ngõ ra I/O 1 relay, tối đa 30 V, 1 A
Chuẩn bảo vệ IP65
Nguồn cấp 12 VDC, 1 A
Công suất ≤ 5 W
Vật liệu Hợp kim kẽm
Nhiệt độ làm việc -30°C đến 70°C
Độ ẩm làm việc 10% đến 90%, không ngưng tụ
Kích thước 145,5 × 51,5 × 49 mm

Đối tượng phù hợp

  • Gia đình cần hệ thống chuông cửa màn hình analog có đàm thoại hai chiều.
  • Nhà ở hoặc căn hộ cần nút gọi một chạm và quan sát khách trước cửa.
  • Văn phòng, phòng làm việc hoặc khu vực kiểm soát cửa sử dụng hệ thống intercom 4 dây tương thích.
  • Công trình cần tích hợp trạm cửa với chức năng điều khiển khóa thông qua ngõ ra relay.

Lưu ý khi triển khai

DS-KB2421T-IM là thiết bị thuộc hệ thống chuông cửa analog 4 dây nên cần kiểm tra tính tương thích với màn hình trong nhà, sơ đồ đấu dây, nguồn cấp và thiết bị khóa trước khi lắp đặt. Nguồn sử dụng cho trạm cửa là 12 VDC, 1 A và công suất tiêu thụ tối đa 5 W theo tài liệu chính hãng. Với ngõ relay điều khiển khóa, cần bảo đảm tải thực tế không vượt quá giới hạn được công bố. Vị trí lắp đặt cũng nên tránh nơi có nguy cơ ngâm nước trực tiếp dù thiết bị đạt IP65.

Hikvision DS-KB2421T-IM là lựa chọn phù hợp cho hệ thống chuông cửa màn hình analog 4 dây cần camera 1920 × 1080, đàm thoại hai chiều, gọi một chạm, hỗ trợ hồng ngoại và điều khiển khóa qua relay trong một thiết bị nhỏ gọn.
