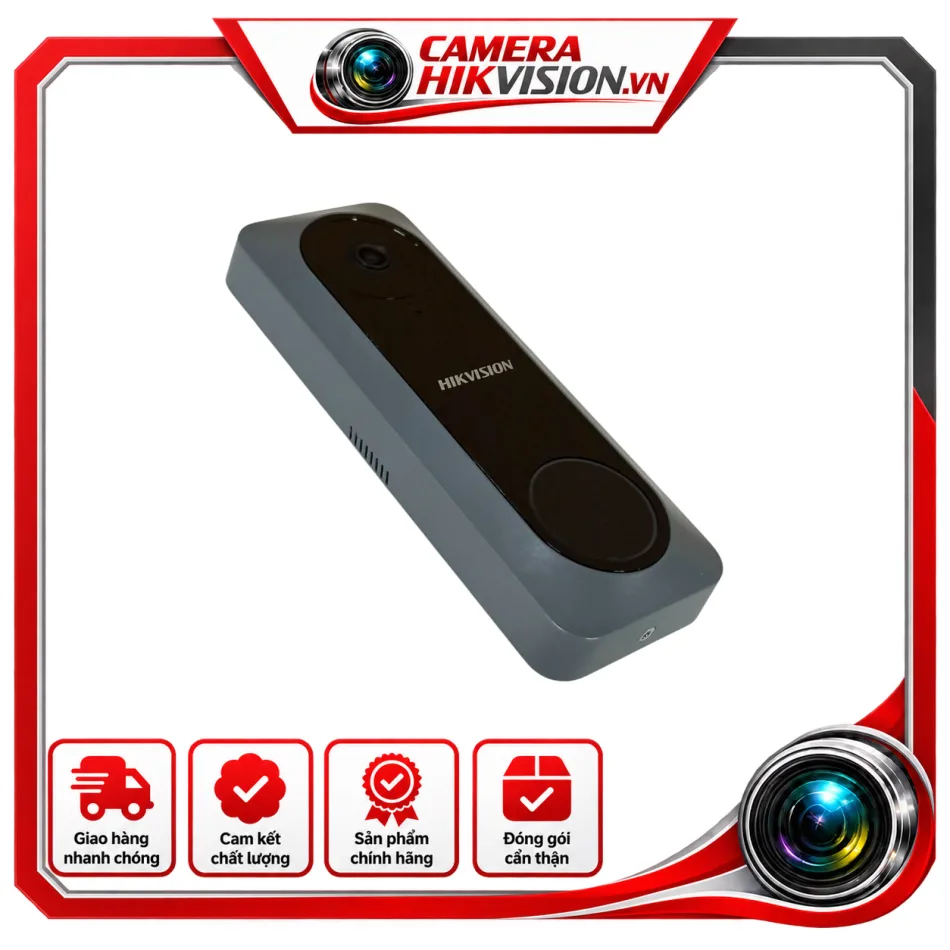

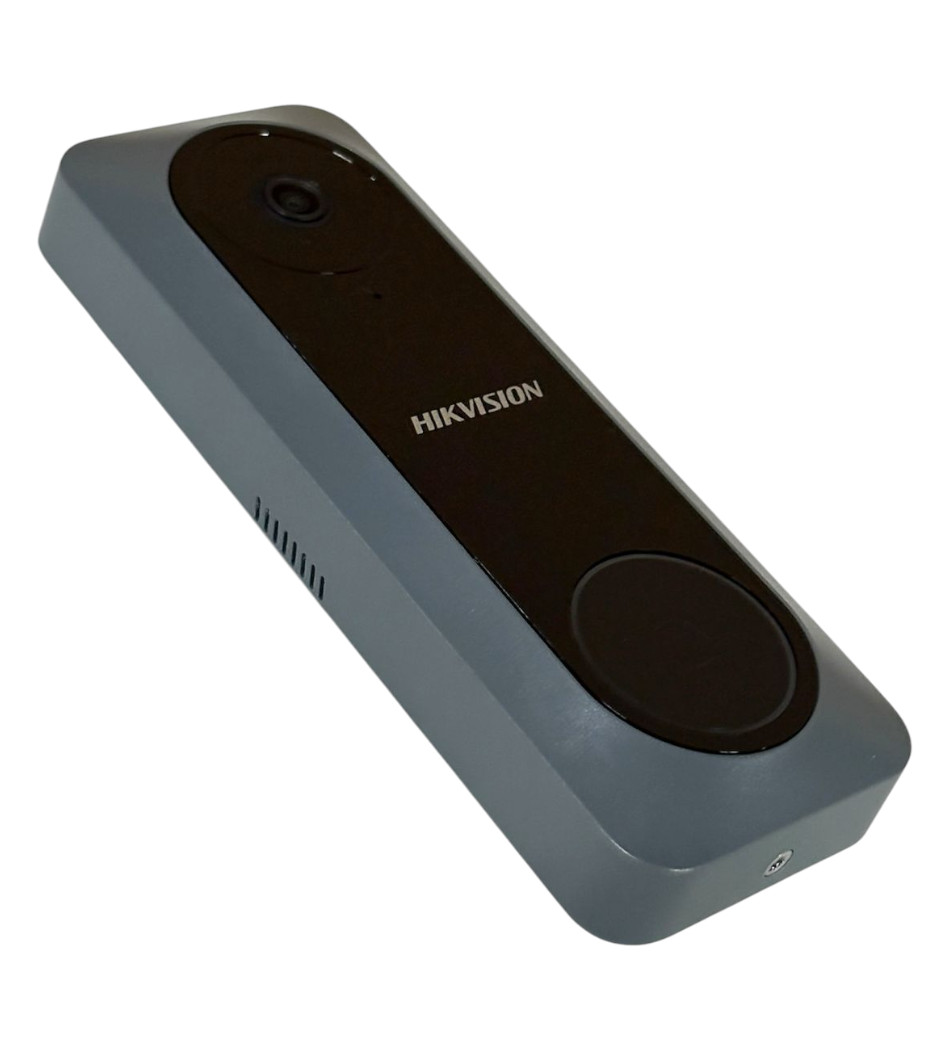

Nút ấn cửa DS-KB2412T-IM

HIKVISION DS-KB2412T-IM – trạm cửa chuông cửa có hình 4 dây

HIKVISION DS-KB2412T-IM là trạm cửa dùng cho hệ thống chuông cửa có hình HD, được thiết kế để kết nối với trạm trong nhà thông qua giao diện bốn dây. Thiết bị tích hợp camera, micro, loa và nút gọi trên cùng một cụm trạm cửa, cho phép người dùng thực hiện cuộc gọi từ cửa đến trạm trong nhà và trao đổi âm thanh hai chiều. Theo tài liệu kỹ thuật của HIKVISION, DS-KB2412T-IM sử dụng camera có độ phân giải luồng 1280 × 720 @ 60fps, góc quan sát ngang 130° và dọc 70°.

Hình ảnh và quan sát tại cửa

Camera tích hợp giúp hệ thống hiển thị hình ảnh khu vực trước cửa trên trạm trong nhà. Độ phân giải được công bố là 1280 × 720 @ 60fps, phù hợp cho nhu cầu quan sát người đứng trước cửa trong hệ thống liên lạc nội bộ. Góc quan sát ngang 130° và dọc 70° cho phép bao quát vùng nhìn rộng phía trước trạm cửa.

Trong điều kiện thiếu sáng, thiết bị sử dụng đèn hồng ngoại với phạm vi hỗ trợ lên đến 3 m. Tài liệu hướng dẫn nhanh của HIKVISION cũng xác nhận camera analog của DS-KB2412T-IM hỗ trợ chuẩn PAL. Đây là đặc điểm phù hợp với hệ thống video intercom analog sử dụng kết nối bốn dây.

Liên lạc âm thanh và gọi trạm trong nhà

DS-KB2412T-IM được tích hợp một micro đa hướng và một loa. Khi người dùng nhấn nút gọi trên trạm cửa, thiết bị có thể gọi đến trạm trong nhà thông qua hệ thống bốn dây. Sau khi nhận cuộc gọi, người dùng có thể thực hiện thao tác liên lạc và kết thúc cuộc gọi theo quy trình được mô tả trong hướng dẫn sử dụng.

Cấu hình một nút gọi giúp thiết bị phù hợp với các hệ thống cần thao tác đơn giản tại cửa. Tài liệu hướng dẫn của HIKVISION cũng mô tả khả năng kết nối trạm cửa với trạm trong nhà thông qua giao diện bốn dây và sử dụng nguồn 12 VDC cho hệ thống.

Điều khiển khóa cửa

Một trong những chức năng quan trọng của DS-KB2412T-IM là khả năng điều khiển khóa thông qua relay tích hợp. Thông số chính hãng công bố một relay điều khiển khóa với tải tối đa 30 V và 1 A. Giao diện khóa có các tiếp điểm NO, COM và NC, cho phép đấu nối theo cấu hình phù hợp với loại khóa điện được sử dụng.

Hướng dẫn nhanh của HIKVISION minh họa kết nối trạm cửa với các loại khóa như electric bolt và electric strike. Việc lựa chọn loại khóa, nguồn cấp và phương án đấu dây cần được thực hiện phù hợp với thông số của thiết bị khóa và sơ đồ hệ thống thực tế.

Kết nối và lắp đặt

DS-KB2412T-IM sử dụng một giao diện bốn dây để kết nối với hệ thống trạm trong nhà. Tài liệu hướng dẫn cho biết hệ thống có thể sử dụng tối đa 2 trạm cửa và 3 trạm trong nhà trong một hệ thống video intercom. Thiết bị được thiết kế để lắp đặt gắn nổi, với kích thước được HIKVISION công bố là 50,94 × 135,94 × 20 mm (W × H × D).

Hướng dẫn lắp đặt mô tả việc sử dụng tấm gá, mẫu khoan và các phụ kiện lắp đặt để cố định thiết bị lên tường. Vị trí lắp đặt có thể điều chỉnh theo chiều cao người sử dụng; tài liệu hướng dẫn đưa ra chiều cao khuyến nghị khoảng 1,45 m tính từ mặt đất. Khi triển khai thực tế, cần đi dây và cố định thiết bị theo đúng sơ đồ cũng như hướng dẫn của nhà sản xuất.

Thông số kỹ thuật nổi bật

• Độ phân giải video: 1280 × 720 @ 60fps.
• Góc quan sát: ngang 130°, dọc 70°.
• Đèn hồng ngoại hỗ trợ lên đến 3 m.
• 1 micro đa hướng và 1 loa tích hợp.
• 1 relay điều khiển khóa, tối đa 30 V/1 A.
• 1 giao diện bốn dây.
• 1 nút gọi.
• Nguồn điện: 12 VDC.
• Công suất tiêu thụ: ≤ 4 W.
• Nhiệt độ hoạt động: -30 °C đến 60 °C.
• Độ ẩm hoạt động: 10% đến 90%, không ngưng tụ.
• Kích thước: 50,94 × 135,94 × 20 mm.
• Vật liệu: nhựa.
• Phương thức lắp đặt: gắn nổi.

Đối tượng và hệ thống phù hợp

DS-KB2412T-IM phù hợp với các hệ thống chuông cửa có hình sử dụng kiến trúc bốn dây, đặc biệt là các cấu hình cần một trạm cửa có nút gọi, camera, âm thanh hai chiều và khả năng điều khiển khóa. Thiết bị có thể được triển khai cùng trạm trong nhà tương thích trong các hệ thống liên lạc cửa ra vào quy mô nhỏ. Việc hỗ trợ tối đa 2 trạm cửa và 3 trạm trong nhà theo hướng dẫn giúp mở rộng cấu hình khi nhu cầu sử dụng tăng lên.

Thiết bị cũng phù hợp với các dự án thay thế hoặc bổ sung trạm cửa cho hệ thống HIKVISION tương thích. Do DS-KB2412T-IM sử dụng giao diện và phương thức kết nối bốn dây, việc kiểm tra tính tương thích giữa trạm cửa, trạm trong nhà, nguồn điện và khóa cửa là cần thiết trước khi lắp đặt.

Lưu ý khi triển khai

DS-KB2412T-IM là thiết bị dành cho hệ thống video intercom analog và tài liệu hướng dẫn xác nhận camera hỗ trợ chuẩn PAL. Nguồn cấp được sử dụng trong hệ thống là 12 VDC. Khi đấu nối khóa, cần bảo đảm tải của mạch điều khiển không vượt quá giới hạn relay được nhà sản xuất công bố là 30 V/1 A. Các kết nối bốn dây, nguồn và khóa nên được thực hiện theo sơ đồ chính hãng để hạn chế lỗi vận hành.

Thông số về môi trường hoạt động được HIKVISION công bố trong datasheet gồm nhiệt độ từ -30 °C đến 60 °C và độ ẩm từ 10% đến 90% không ngưng tụ. Datasheet cũng ghi nhận môi trường ứng dụng của phiên bản DS-KB2412T-IM là trong nhà. Vì vậy, việc lựa chọn vị trí lắp đặt cần căn cứ vào điều kiện thực tế và giới hạn môi trường được nhà sản xuất quy định.

Kết luận

HIKVISION DS-KB2412T-IM là trạm cửa chuông cửa có hình 4 dây tích hợp camera HD 1280 × 720, góc nhìn rộng, hồng ngoại hỗ trợ ban đêm, micro, loa, nút gọi và relay điều khiển khóa. Với thiết kế gắn nổi, nguồn 12 VDC và khả năng kết nối trong hệ thống tối đa 2 trạm cửa cùng 3 trạm trong nhà theo hướng dẫn, model này phù hợp cho các hệ thống video intercom analog cần giải pháp gọi cửa, trao đổi âm thanh và điều khiển khóa trong một thiết bị.
