SKU: DS-K4H250S · Đã bán: 0
Giá gốc là: 2.050.000 ₫.Giá hiện tại là: 2.000.000 ₫.

HIKVISION DS-K4H250S là khóa nam châm điện từ cho cửa đơn, hỗ trợ kiểm soát trạng thái khóa và cung cấp tín hiệu tiếp điểm khô để kết nối với hệ thống kiểm soát ra vào. Thiết bị sử dụng nguồn 12 VDC/500 mA hoặc 24 VDC/250 mA, có đèn LED hiển thị trạng thái: xanh khi khóa và đỏ khi mở khóa. Theo tài liệu kỹ thuật HIKVISION hiện hành, lực hút tuyến tính tối đa là 272 kg.

Khóa phù hợp với cửa gỗ, cửa kính, cửa kim loại và cửa chống cháy; thân khóa kích thước 240 × 49 × 25,5 mm, tấm phần ứng 180 × 38 × 11 mm và trọng lượng 2,1 kg. Sản phẩm phù hợp cho các hệ thống kiểm soát ra vào cần giám sát trạng thái cửa.

Thông số nổi bật

Còn hàng

Khóa nam châm điện từ HIKVISION DS-K4H250S

HIKVISION DS-K4H250S là khóa nam châm điện từ dùng cho cửa đơn, thuộc nhóm phụ kiện kiểm soát ra vào. Thiết bị tạo lực giữ bằng nguyên lý điện từ và được thiết kế để kiểm soát việc đóng/mở cửa trong các hệ thống access control. Điểm đáng chú ý của model này là ngoài chức năng khóa bằng lực điện từ, thiết bị còn có đèn LED hiển thị trạng thái khóa và ngõ ra tín hiệu tiếp điểm khô, giúp trạng thái khóa có thể được đưa về thiết bị kiểm soát hoặc hệ thống giám sát tương thích.

Chức năng thông báo trạng thái khóa

DS-K4H250S được HIKVISION trang bị ngõ ra tín hiệu trạng thái khóa dạng tiếp điểm khô. Tài liệu kỹ thuật hiện hành ghi nhận ngõ ra hỗ trợ công suất tối đa 3 A, với NO khi khóa và NC khi mở khóa. Nhờ đó, trạng thái của khóa có thể được sử dụng làm tín hiệu đầu vào cho hệ thống kiểm soát ra vào phù hợp. Đây là đặc điểm quan trọng khi công trình cần không chỉ kiểm soát quyền ra vào mà còn theo dõi trạng thái thực tế của khóa.

Thiết bị cũng có đèn LED trực quan trên khóa. Màu xanh thể hiện trạng thái khóa và màu đỏ thể hiện trạng thái mở khóa. Cách hiển thị này giúp người sử dụng hoặc kỹ thuật viên dễ nhận biết trạng thái tại vị trí lắp đặt mà không cần kiểm tra trực tiếp hệ thống điều khiển.

Thông số kỹ thuật chính

Thông số Giá trị
Model DS-K4H250S
Loại sản phẩm Khóa nam châm điện từ cho cửa đơn
Lực hút tuyến tính tối đa 272 kg
Nguồn cấp 12 VDC/500 mA hoặc 24 VDC/250 mA
Ngõ ra tín hiệu Tiếp điểm khô, tối đa 3 A; NO khi khóa, NC khi mở khóa
Đèn báo Xanh: khóa; Đỏ: mở khóa
Thân khóa 240 × 49 × 25,5 mm
Tấm phần ứng 180 × 38 × 11 mm
Trọng lượng 2,1 kg
Nhiệt độ hoạt động -10 °C đến 55 °C
Độ ẩm hoạt động 0 đến 95% RH

Thiết kế và khả năng lắp đặt

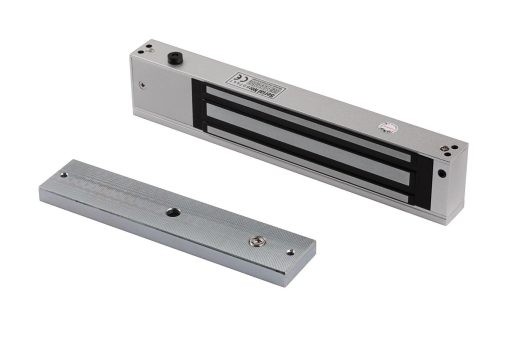

Khóa DS-K4H250S gồm thân khóa và tấm phần ứng, với kích thước được công bố rõ trong tài liệu kỹ thuật HIKVISION. Thân khóa có kích thước 240 × 49 × 25,5 mm, trong khi tấm phần ứng có kích thước 180 × 38 × 11 mm. Trọng lượng toàn bộ thiết bị được công bố là 2,1 kg. Vỏ sử dụng kết cấu xử lý anodizing và mạ điện; thân khóa và tấm phần ứng sử dụng vật liệu kẽm được mạ điện theo tài liệu sản phẩm.

Model này được công bố phù hợp với cửa gỗ, cửa kính, cửa kim loại và cửa chống cháy. Tài liệu HIKVISION mô tả thiết bị dành cho ứng dụng cửa có góc mở 90°. Khi triển khai thực tế, việc lựa chọn vị trí lắp đặt, phụ kiện gá và phương án đi dây cần căn cứ vào kết cấu cửa, khung cửa và thiết kế của hệ thống kiểm soát ra vào.

Nguồn cấp và tín hiệu kết nối

DS-K4H250S hỗ trợ hai mức nguồn 12 VDC và 24 VDC. Ở 12 VDC, dòng làm việc được công bố là 500 mA; ở 24 VDC, dòng làm việc là 250 mA. Tài liệu sản phẩm cũng nêu thiết bị có mạch MOV bảo vệ điện áp bên trong. Khi thiết kế hệ thống, bộ nguồn và thiết bị điều khiển cần được lựa chọn sao cho đáp ứng đúng điện áp, dòng điện và yêu cầu kết nối của khóa.

Ngõ ra tiếp điểm khô là một thành phần hữu ích trong hệ thống kiểm soát trạng thái. Tín hiệu NO/NC cho phép thiết bị điều khiển hoặc hệ thống tương thích nhận biết trạng thái khóa theo cấu hình đấu nối. HIKVISION cũng có tài liệu hướng dẫn kết nối DS-K4H250S với bộ điều khiển kiểm soát ra vào dòng DS-K2600, trong đó trạng thái cửa có thể được kiểm tra trên giao diện giám sát Door Status khi hệ thống được đấu nối và cấu hình phù hợp.

Ứng dụng trong hệ thống kiểm soát ra vào

  • Kiểm soát cửa đơn trong hệ thống kiểm soát ra vào.
  • Giám sát trạng thái khóa thông qua ngõ ra tiếp điểm khô.
  • Ứng dụng cho cửa gỗ, cửa kính, cửa kim loại và cửa chống cháy theo thông số công bố.
  • Kết hợp với bộ điều khiển kiểm soát ra vào tương thích để quản lý trạng thái cửa.
  • Phù hợp cho các công trình cần hiển thị trực quan trạng thái khóa bằng đèn LED.

Lưu ý khi lựa chọn và triển khai

DS-K4H250S là khóa điện từ, vì vậy việc lựa chọn nguồn cấp và phương án đấu nối cần dựa trên đúng thông số kỹ thuật của thiết bị. Người triển khai cũng cần kiểm tra kích thước thân khóa, tấm phần ứng và kết cấu cửa trước khi lắp đặt để bảo đảm hai bề mặt tiếp xúc đúng vị trí. Với chức năng tín hiệu trạng thái, cần xác định thiết bị điều khiển hoặc hệ thống giám sát có hỗ trợ phương thức tiếp điểm khô tương ứng hay không.

Các thông số lực hút, nguồn, dòng điện, kích thước và tín hiệu trong nội dung này được đối chiếu từ tài liệu kỹ thuật chính hãng HIKVISION. Trong trường hợp tài liệu theo từng phiên bản có khác biệt về một số thông số, nên ưu tiên datasheet HIKVISION tương ứng với phiên bản sản phẩm đang cung cấp.

HIKVISION DS-K4H250S là lựa chọn phù hợp cho hệ thống kiểm soát ra vào cửa đơn cần kết hợp chức năng khóa điện từ với khả năng hiển thị và xuất tín hiệu trạng thái khóa, đồng thời hỗ trợ nhiều loại cửa và hai mức nguồn 12 VDC/24 VDC.
