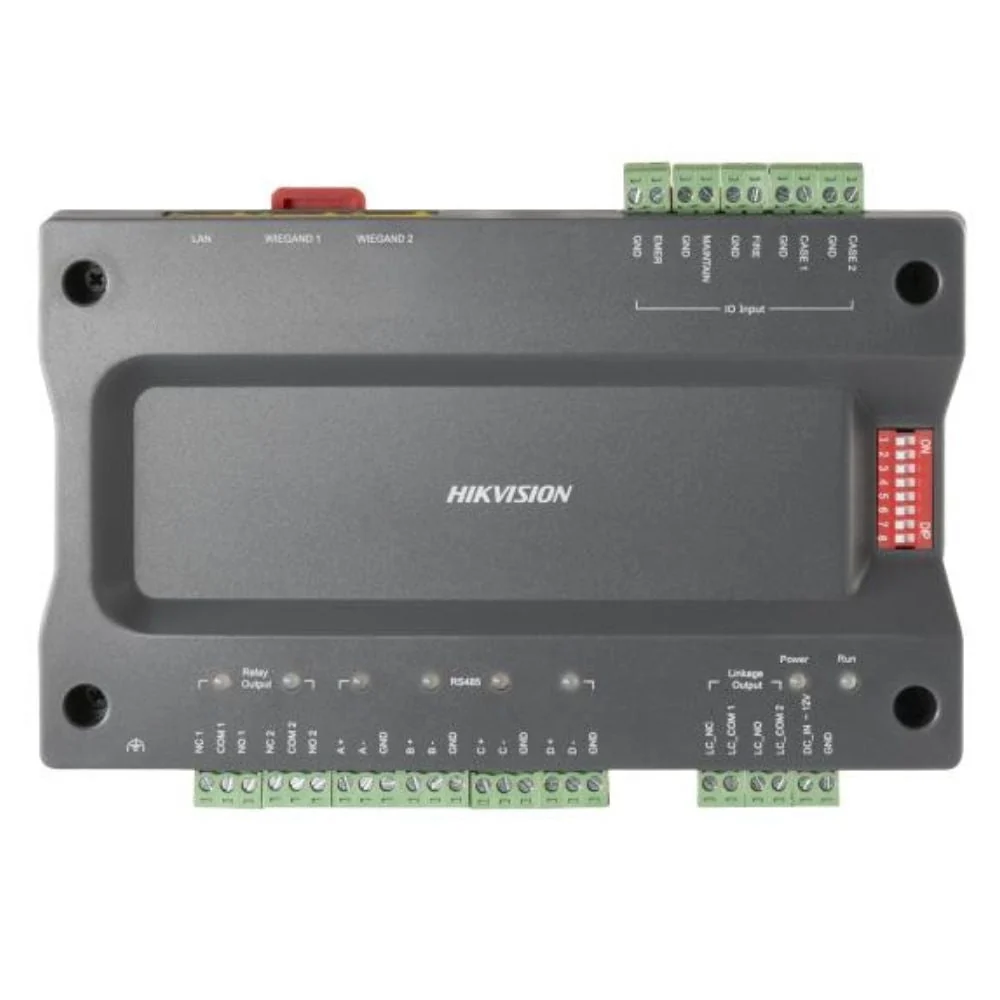

Bộ điều khiển thang máy DS-K2M0016A

Tổng quan HIKVISION DS-K2M0016A

HIKVISION DS-K2M0016A là bộ điều khiển thang máy phân tán (Distributed Elevator Controller), được thiết kế để phối hợp với bộ điều khiển thang máy chính trong hệ thống kiểm soát vào ra. Thiết bị sử dụng giao tiếp RS-485 để trao đổi dữ liệu với bộ điều khiển chính và thực hiện điều khiển thang máy thông qua các đầu ra relay. Theo tài liệu chính hãng, DS-K2M0016A có 16 đầu ra relay, cho phép kết nối tối đa 16 relay để điều khiển các nút tầng trong thang máy.

Chức năng điều khiển thang máy

DS-K2M0016A hoạt động như một mô-đun điều khiển phân tán trong hệ thống kiểm soát thang máy. Các relay được sử dụng để tác động đến mạch nút bấm của thang máy, từ đó hỗ trợ kiểm soát việc lựa chọn tầng theo cấu hình của hệ thống. Thiết bị hỗ trợ ba loại relay gồm Button Relay, Call Elevator Relay và Auto Button Relay.

Địa chỉ thiết bị và loại relay có thể được thiết lập bằng cụm DIP switch tích hợp. Cách cấu hình này giúp phân biệt và quản lý các mô-đun phân tán trong hệ thống. Theo thông tin từ HIKVISION, có thể liên kết tối đa 8 bộ điều khiển thang máy phân tán với bộ điều khiển chính DS-K2210, phù hợp với các hệ thống cần mở rộng số lượng tầng hoặc số lượng điểm điều khiển.

Giao tiếp và kết nối

Thiết bị được trang bị 2 giao diện RS-485. Giao diện RS-485 được sử dụng cho kết nối với bộ điều khiển thang máy chính; tài liệu người dùng chính hãng cũng ghi nhận một giao diện RS-485 dự phòng, trong đó một giao diện có khả năng chuyển đổi sang tín hiệu RS-232 theo cấu hình được hỗ trợ.

Bên cạnh giao tiếp điều khiển, DS-K2M0016A có 2 ngõ vào báo động, 1 buzzer và 1 ngõ chống tháo. Trạng thái thay đổi của relay có thể được truyền lên mô-đun điều khiển chính. Khi kết hợp với chức năng liên động báo động, ngõ vào báo động có thể được sử dụng để phối hợp với bộ điều khiển chính và các relay, đồng thời truyền sự kiện báo động lên hệ thống.

16 đầu ra relay cho điều khiển tầng

Điểm nổi bật của DS-K2M0016A là 16 đầu ra relay. Số lượng đầu ra này cho phép một mô-đun xử lý các điểm điều khiển tương ứng với tối đa 16 tầng theo thiết kế hệ thống. HIKVISION mô tả thiết bị có khả năng kết nối tối đa 16 relay để điều khiển các nút tầng trong thang máy.

• 16 đầu ra relay.
• Hỗ trợ các loại relay Button, Call Elevator và Auto Button.
• Điều khiển thông qua thao tác đóng/mở relay.
• Trạng thái relay có thể được báo cáo về bộ điều khiển chính.
• Có thể mở rộng bằng cách liên kết nhiều bộ điều khiển phân tán với bộ điều khiển chính.

Cấu hình và lắp đặt

DS-K2M0016A sử dụng nguồn DC 12 V ±15%. Thiết bị hỗ trợ lắp đặt trên thanh rail/DIN rail, thuận tiện cho việc bố trí trong tủ hoặc khu vực kỹ thuật của hệ thống kiểm soát thang máy. Cụm DIP switch gồm 8 công tắc được sử dụng cho thiết lập địa chỉ và cấu hình loại relay theo tài liệu kỹ thuật.

Thông số kích thước được tài liệu thông số kỹ thuật của HIKVISION ghi nhận là 167 × 105 × 30 mm. Một tài liệu người dùng chính hãng khác ghi kích thước kết cấu không vượt quá 150 × 110 × 25 mm; do có sự khác biệt giữa các tài liệu, thông tin kích thước không nên được dùng thay thế cho bản vẽ lắp đặt thực tế khi triển khai dự án.

Thông số môi trường

Thiết bị được công bố hoạt động trong khoảng nhiệt độ -40°C đến 70°C và độ ẩm làm việc từ 0% đến 90%, không ngưng tụ nước. Đây là dải thông số phù hợp cho thiết bị được bố trí trong các khu vực kỹ thuật, tủ điều khiển hoặc môi trường vận hành có biến động nhiệt độ, với điều kiện lắp đặt và nguồn cấp đáp ứng yêu cầu của nhà sản xuất.

Đối tượng sử dụng

HIKVISION DS-K2M0016A phù hợp cho các hệ thống kiểm soát vào ra có yêu cầu kiểm soát quyền lựa chọn tầng trong thang máy. Thiết bị đặc biệt phù hợp khi cần kết nối bộ điều khiển thang máy chính với mạch nút bấm hoặc mạch điều khiển tầng thông qua relay. Trong các công trình có nhiều tầng, việc sử dụng các mô-đun điều khiển phân tán cho phép tổ chức hệ thống theo cấu trúc mở rộng và quản lý nhiều điểm điều khiển hơn.

Khi triển khai thực tế, DS-K2M0016A cần được tích hợp theo kiến trúc của hệ thống kiểm soát thang máy và phương án đấu nối do đơn vị triển khai hoặc nhà sản xuất thang máy xác định. Việc đấu nối relay vào mạch thang máy cần tuân thủ sơ đồ và yêu cầu kỹ thuật của hệ thống thang máy để đảm bảo vận hành đúng và an toàn.

Kết luận

HIKVISION DS-K2M0016A là bộ điều khiển thang máy phân tán với 16 đầu ra relay, giao tiếp RS-485 và khả năng mở rộng cùng bộ điều khiển chính, đáp ứng nhu cầu kiểm soát tầng trong các hệ thống kiểm soát vào ra và thang máy.
