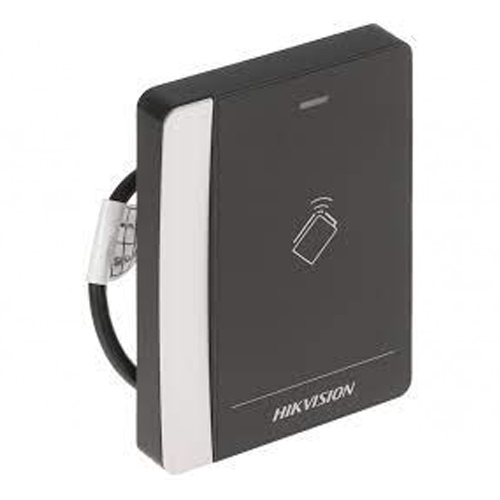

Đầu đọc thẻ hỗ trợ RS-485 và Wiegand (W26/W34) DS-K1102AM

Đầu đọc thẻ HIKVISION DS-K1102AM

HIKVISION DS-K1102AM là đầu đọc thẻ thuộc dòng Pro 1102A, được thiết kế cho các hệ thống kiểm soát ra vào sử dụng thẻ M1/Mifare. Thiết bị hỗ trợ giao tiếp RS-485 và Wiegand W26/W34, nhờ đó có thể tích hợp với nhiều cấu hình bộ điều khiển cửa và hệ thống kiểm soát truy cập. Theo tài liệu kỹ thuật của HIKVISION, phiên bản DS-K1102AM sử dụng module đọc thẻ M1 ở tần số 13,56 MHz, trong khi các biến thể DS-K1102AE thuộc cùng dòng sử dụng tần số khác.

Khả năng đọc thẻ và giao tiếp

Điểm nổi bật của DS-K1102AM là khả năng đọc thẻ M1/Mifare tại tần số 13,56 MHz. Thiết bị hỗ trợ hai phương thức giao tiếp chính là RS-485 và Wiegand W26/W34. Việc có cả hai giao diện giúp đầu đọc phù hợp với nhiều hệ thống kiểm soát ra vào, đặc biệt trong các công trình cần kết nối đầu đọc với bộ điều khiển trung tâm.

Ở chế độ RS-485, thiết bị hỗ trợ thiết lập ID thông qua DIP switch. Tài liệu kỹ thuật mới của HIKVISION cũng xác nhận giao tiếp RS-485 của dòng DS-K1102A hỗ trợ OSDP với các mức baud 9600, 19200 và 38400. Với Wiegand, thiết bị hỗ trợ định dạng W26/W34, đáp ứng các hệ thống kiểm soát truy cập sử dụng giao diện Wiegand phổ biến.

Tính năng hỗ trợ kiểm soát ra vào

• Đọc thẻ M1/Mifare ở tần số 13,56 MHz.
• Hỗ trợ giao tiếp RS-485 và Wiegand W26/W34.
• Tích hợp đèn báo nguồn và đèn LED trạng thái.
• Tích hợp còi báo âm thanh.
• Có chức năng cảnh báo chống tháo phá.
• Thiết lập ID qua DIP switch.
• Phiên bản DS-K1102AM không tích hợp bàn phím.

Thiết kế và lắp đặt

DS-K1102AM có kích thước 121 × 86,5 × 14 mm, trọng lượng không quá 0,14 kg. Thiết bị được thiết kế để lắp trên hộp âm 86 hoặc 120, phù hợp với các vị trí lắp đặt đầu đọc tiêu chuẩn trong hệ thống kiểm soát cửa. Kiểu dáng mỏng giúp đầu đọc có thể bố trí gọn tại khu vực cửa ra vào mà không chiếm nhiều không gian.

Thiết bị sử dụng nguồn 12 VDC, dòng cấp được công bố ở mức 500 mA và công suất tiêu thụ không quá 2 W theo datasheet Pro 1102A hiện hành. DS-K1102AM có cấp bảo vệ IP64 và dải nhiệt độ hoạt động từ -20 °C đến 65 °C. Độ ẩm làm việc được công bố từ 10% đến 90%, không ngưng tụ.

Thông số kỹ thuật chính

Đối tượng và ứng dụng phù hợp

HIKVISION DS-K1102AM phù hợp cho các hệ thống kiểm soát ra vào cần xác thực bằng thẻ M1/Mifare và yêu cầu khả năng kết nối RS-485 hoặc Wiegand. Thiết bị có thể được sử dụng làm đầu đọc tại cửa ra vào, khu vực kiểm soát nhân viên hoặc các điểm truy cập trong hệ thống kiểm soát cửa. Việc hỗ trợ cả RS-485 và Wiegand giúp sản phẩm thuận tiện khi triển khai với các bộ điều khiển có giao diện tương ứng.

Đối với công trình cần đầu đọc thẻ có thiết kế nhỏ gọn, hỗ trợ lắp hộp âm 86/120, có LED trạng thái, còi báo và cảnh báo chống tháo phá, DS-K1102AM là một lựa chọn thuộc dòng Pro 1102A của HIKVISION. Khi thiết kế hệ thống, cần xác nhận bộ điều khiển sử dụng giao thức và định dạng Wiegand/RS-485 tương thích với đầu đọc cũng như loại thẻ M1/Mifare đang được triển khai.

Lưu ý khi lựa chọn và triển khai

DS-K1102AM là model không có bàn phím, khác với DS-K1102AMK thuộc cùng dòng có bàn phím 12 phím. Vì vậy, cần lựa chọn đúng model theo phương thức xác thực của hệ thống. Ngoài ra, thông số tần số đọc 13,56 MHz là thông số dành cho phiên bản DS-K1102AM; không nên đồng nhất với các model DS-K1102AE sử dụng module đọc EM 125 kHz.

Về nguồn điện, thiết bị sử dụng 12 VDC và công suất công bố không quá 2 W. Khi lắp đặt thực tế, cần bảo đảm nguồn cấp ổn định và đấu nối đúng theo tài liệu hướng dẫn của nhà sản xuất. Cấp bảo vệ IP64 hỗ trợ bảo vệ thiết bị trước bụi và nước bắn theo điều kiện thiết kế, nhưng việc lựa chọn vị trí lắp đặt vẫn cần phù hợp với môi trường thực tế của công trình.

Kết luận

HIKVISION DS-K1102AM là đầu đọc thẻ M1/Mifare 13,56 MHz dành cho hệ thống kiểm soát ra vào, nổi bật với giao tiếp RS-485 và Wiegand W26/W34, thiết kế nhỏ gọn, LED trạng thái, còi báo và cảnh báo chống tháo phá. Với nguồn 12 VDC, bảo vệ IP64 và khả năng lắp trên hộp âm 86/120, thiết bị phù hợp cho nhiều cấu hình kiểm soát cửa sử dụng thẻ Mifare.
