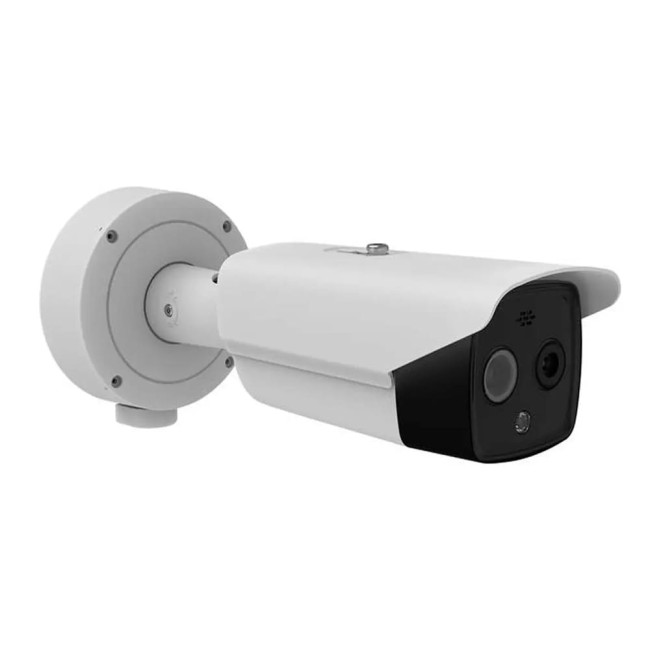

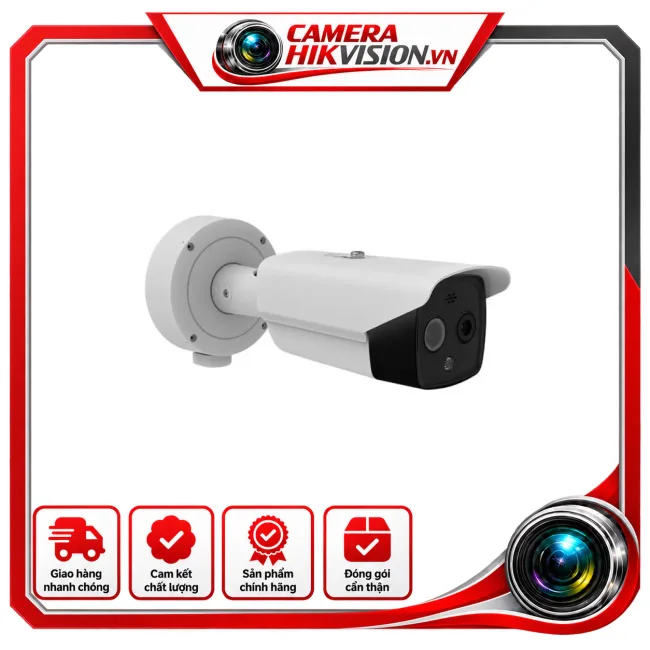

Camera ảnh nhiệt DS-2TD2617-6/PA

Tổng quan HIKVISION DS-2TD2617-6/PA

HIKVISION DS-2TD2617-6/PA là camera ảnh nhiệt mạng kết hợp hai kênh hình ảnh gồm mô-đun ảnh nhiệt và mô-đun quang học. Thiết bị được thiết kế cho các nhu cầu giám sát cần đồng thời nhận biết đặc tính nhiệt và quan sát hình ảnh thông thường, đặc biệt trong các bài toán bảo vệ khu vực và phòng ngừa cháy. Theo tài liệu kỹ thuật chính hãng, camera sử dụng cảm biến ảnh nhiệt VOx (Vanadium Oxide) dạng focal plane array không làm mát, kết hợp các chức năng phân tích hình ảnh, đo nhiệt độ và phát hiện cháy.

Mô-đun ảnh nhiệt

Kênh ảnh nhiệt của DS-2TD2617-6/PA sử dụng cảm biến VOx không làm mát với độ phân giải 160 × 120 và bước điểm ảnh 17 μm. Dải bước sóng đáp ứng từ 8 μm đến 14 μm, trong khi NETD đạt ≤ 40 mK tại 25 °C, F# = 1.1. Đây là các thông số quan trọng đối với khả năng phân biệt chênh lệch nhiệt độ trong cảnh quan sát.

Camera sử dụng tiêu cự nhiệt 6,2 mm, IFOV 2,74 mrad và góc nhìn 25° × 18,7° theo chiều ngang × dọc. Khoảng cách lấy nét tối thiểu là 0,6 m và khẩu độ F1.1. Kênh nhiệt hỗ trợ zoom số ×2, ×4 và ×8. Hình ảnh nhiệt có thể được xử lý với các chế độ AGC nhiệt thích ứng, DDE và 3D DNR theo tài liệu sản phẩm.

Mô-đun quang học và kết hợp hình ảnh

Bên cạnh kênh nhiệt, thiết bị được trang bị mô-đun quang học sử dụng cảm biến CMOS Progressive Scan kích thước 1/2.7 inch với độ phân giải tối đa 2688 × 1520. Độ nhạy sáng được công bố ở mức 0,0089 Lux trong chế độ màu và 0,0018 Lux trong chế độ đen trắng, với điều kiện đo tương ứng theo tài liệu kỹ thuật. Ống kính quang học có tiêu cự 8 mm, góc nhìn 39,42° × 22,14° và khẩu độ F1.7. WDR 120 dB hỗ trợ xử lý các cảnh có độ tương phản sáng tối cao.

DS-2TD2617-6/PA hỗ trợ Bi-spectrum Image Fusion để hiển thị thông tin chi tiết của kênh quang học trên hình ảnh nhiệt. Chức năng Picture-in-Picture cho phép hiển thị một phần hình ảnh nhiệt trên toàn màn hình của kênh quang học. Cách kết hợp này giúp người vận hành có thêm thông tin trực quan khi đánh giá đối tượng hoặc khu vực được giám sát.

Đo nhiệt độ và phát hiện cháy

Một điểm nổi bật của model là nhóm chức năng giám sát nhiệt. Camera hỗ trợ 3 loại quy tắc đo nhiệt độ với tổng cộng 21 quy tắc, gồm 10 điểm, 10 khu vực và 1 đường. Phạm vi đo nhiệt độ được công bố từ -20 °C đến +150 °C, với độ chính xác ±8 °C theo tài liệu kỹ thuật của phiên bản DS-2TD2617-6/PA.

Thiết bị cũng hỗ trợ thuật toán phát hiện cháy động, có khả năng phát hiện tối đa 10 điểm cháy. Các chức năng này hướng đến việc nhận biết bất thường nhiệt và hỗ trợ cảnh báo sớm trong những khu vực cần theo dõi nguy cơ cháy. Hiệu quả thực tế vẫn phụ thuộc điều kiện môi trường, đặc điểm mục tiêu và cách lắp đặt.

Phân tích hình ảnh và bảo vệ khu vực

DS-2TD2617-6/PA hỗ trợ VCA với 4 loại quy tắc gồm vượt qua đường, xâm nhập, đi vào khu vực và rời khỏi khu vực; tổng số quy tắc VCA được hỗ trợ lên đến 8. Các tính năng này phù hợp cho bài toán giám sát chu vi và phát hiện sự kiện trong vùng quan sát. Camera đồng thời hỗ trợ các chức năng liên kết cảnh báo như ghi hình, chụp thông minh, tải lên FTP và gửi email theo cấu hình hệ thống.

Kết nối và vận hành

Thiết bị có giao diện mạng RJ45 10/100 Mbps tự thích ứng và hỗ trợ PoE theo chuẩn 802.3af Class 3, đồng thời có thể cấp nguồn 12 VDC ±20%. Camera hỗ trợ các giao thức mạng phổ biến như IPv4/IPv6, HTTP, HTTPS, 802.1x, FTP, SMTP, RTSP, RTP, TCP, UDP, DHCP và NTP. Thiết bị hỗ trợ ONVIF Profile S, Profile G và Profile T, cùng ISAPI và HIKVISION SDK để tích hợp với nền tảng quản lý phù hợp.

Camera hỗ trợ lưu trữ cục bộ bằng thẻ MicroSD/SDHC/SDXC và các phương thức lưu trữ mạng theo tài liệu kỹ thuật. Người dùng có thể vận hành qua các nền tảng iVMS-4200 và Hik-Connect. Hệ thống cũng cung cấp các cơ chế bảo mật như xác thực người dùng, mã hóa HTTPS, IEEE 802.1x, liên kết địa chỉ MAC và lọc địa chỉ IP.

Độ bền và phạm vi sử dụng

Về điều kiện môi trường, sản phẩm được công bố hoạt động trong khoảng -40 °C đến 65 °C, độ ẩm tương đối không quá 95%. Vỏ đạt chuẩn bảo vệ IP66, đồng thời được trang bị bảo vệ chống sét TVS 6000 V, bảo vệ chống xung và quá độ điện áp. Kích thước được công bố là 358,3 × 113,5 × 115,2 mm và trọng lượng khoảng 1,76 kg.

Với sự kết hợp giữa ảnh nhiệt, hình ảnh quang học, đo nhiệt độ, phát hiện cháy và phân tích VCA, DS-2TD2617-6/PA phù hợp cho các hệ thống cần giám sát khu vực và nhận biết bất thường nhiệt, trong đó dữ liệu kỹ thuật cần được đối chiếu với điều kiện lắp đặt thực tế để lựa chọn vị trí, khoảng cách quan sát và cấu hình cảnh báo phù hợp.

Thông số nổi bật

• Cảm biến nhiệt VOx không làm mát, độ phân giải 160 × 120.
• NETD ≤ 40 mK tại 25 °C, F# = 1.1.
• Ống kính nhiệt 6,2 mm, góc nhìn 25° × 18,7°.
• Kênh quang học 2688 × 1520, WDR 120 dB.
• Đo nhiệt độ từ -20 °C đến +150 °C và phát hiện cháy động.
• Hỗ trợ VCA, Bi-spectrum Image Fusion và Picture-in-Picture.

HIKVISION DS-2TD2617-6/PA là giải pháp camera ảnh nhiệt hai phổ dành cho các hệ thống cần kết hợp quan sát hình ảnh thông thường với giám sát nhiệt, đo nhiệt độ và cảnh báo cháy trong một thiết bị mạng.
