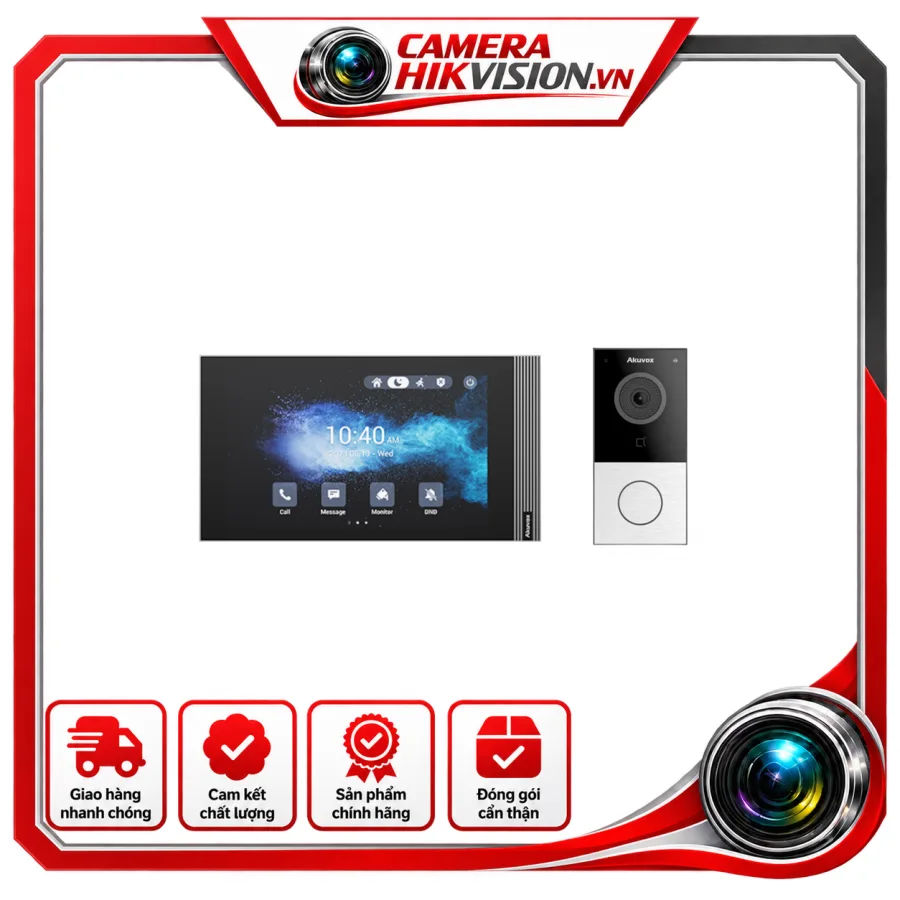

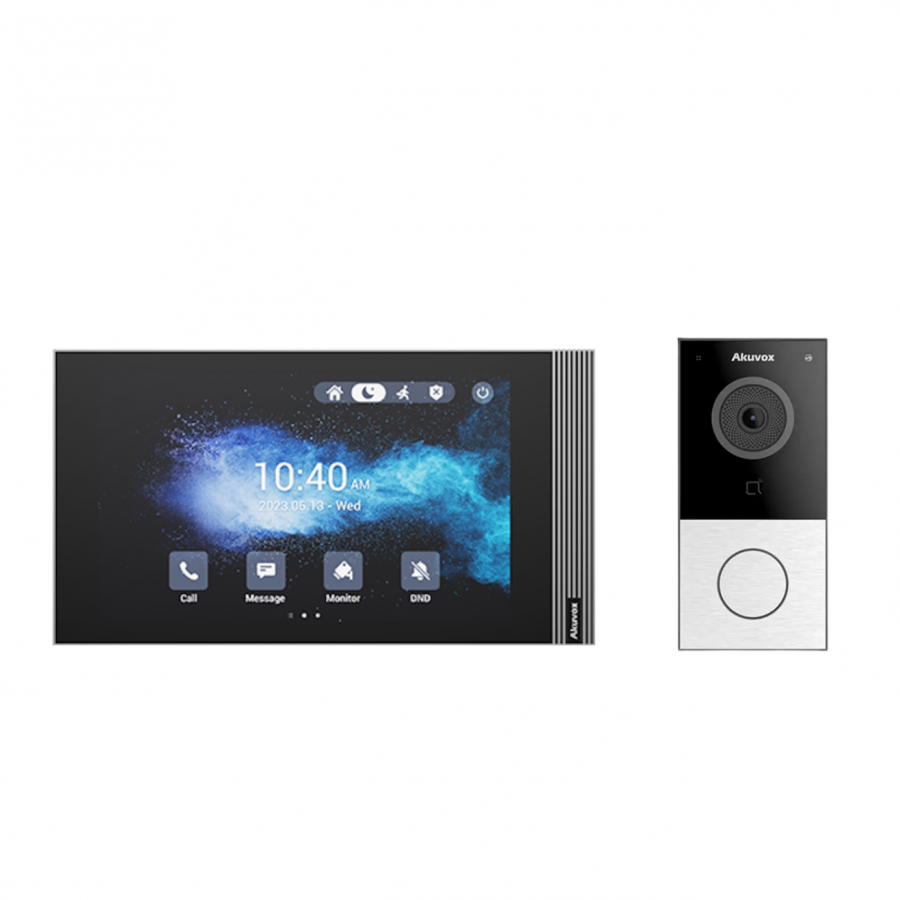

Bộ chuông hình cơ bản (Gồm 1c nút ấn E12S + 1c màn hình S562W) AKIS61

AKUVOX AKIS61 được trình bày với thông số, tính năng và phạm vi ứng dụng đã được xác minh để người mua dễ đánh giá.

AKUVOX AKIS61 – Tổng quan

AKUVOX AKIS61 là bộ chuông cửa có hình cơ bản gồm 1 nút ấn cửa E12S và 1 màn hình trong nhà S562W. Cấu hình này kết hợp thiết bị giao tiếp ngoài cửa với màn hình hiển thị trong nhà, tạo thành giải pháp intercom IP phục vụ đàm thoại, quan sát khách tại cửa và hỗ trợ kiểm soát ra vào.

Theo thông tin kỹ thuật của AKUVOX, E12S là chuông cửa video SIP có relay, còn S562W là màn hình trong nhà SIP chạy Linux với màn hình cảm ứng 7 inch và kết nối Wi-Fi. Hai thiết bị có thể được sử dụng trong các hệ thống giao tiếp cửa dựa trên SIP, phù hợp với nhà ở và các dự án cần giải pháp liên lạc cửa có khả năng mở rộng.

Thành phần của bộ AKIS61

Nút ấn cửa AKUVOX E12S

E12S là thiết bị đặt tại cửa ra vào, được thiết kế dạng gắn tường và sử dụng vỏ nhựa ABS. Thiết bị tích hợp camera 2MP, góc nhìn 123° theo chiều ngang và 69° theo chiều dọc, cùng đèn LED trắng hỗ trợ chiếu sáng hình ảnh trong điều kiện thiếu sáng. Nút gọi vật lý có đèn nền giúp người bên ngoài dễ nhận biết vị trí thao tác.

E12S hỗ trợ giao tiếp âm thanh hai chiều qua mạng IP với khả năng khử tiếng vọng và tuân thủ chuẩn SIP, giúp thuận tiện tích hợp với hệ thống tổng đài hoặc các thiết bị SIP tương thích. Thiết bị hỗ trợ PoE theo chuẩn IEEE 802.3af, đồng thời có relay phục vụ các chức năng liên quan đến điều khiển cửa. Chuẩn bảo vệ IP65 giúp thiết bị phù hợp với vị trí lắp đặt ngoài cửa, nơi có yêu cầu chống bụi và nước ở mức phù hợp với tiêu chuẩn công bố.

Màn hình trong nhà AKUVOX S562W

S562W là màn hình liên lạc trong nhà sử dụng hệ điều hành Linux, được thiết kế với màn hình cảm ứng điện dung 7 inch. Độ phân giải 1024 × 600 giúp hiển thị hình ảnh từ thiết bị cửa với mức chi tiết phù hợp cho nhu cầu nhận diện khách và theo dõi cuộc gọi. Màn hình hỗ trợ chế độ tiết kiệm năng lượng và giao tiếp âm thanh hai chiều dựa trên SIP.

S562W hỗ trợ Wi-Fi băng tần 2,4 GHz, Ethernet 10/100 Mbps và PoE IEEE 802.3af, cho phép lựa chọn phương thức kết nối phù hợp với hạ tầng mạng. Thiết bị có 1 cổng relay, 1 ngõ vào chuông, 8 ngõ vào I/O hoặc báo động và cổng RS485, tạo khả năng kết nối với các thành phần ngoại vi trong hệ thống. Thiết bị có thể lắp đặt trên tường hoặc đặt trên bàn.

Khả năng giao tiếp và vận hành

AKIS61 hướng đến mô hình giao tiếp cửa dựa trên mạng IP. Khi có cuộc gọi từ nút E12S, người dùng có thể nhận cuộc gọi và trao đổi âm thanh thông qua màn hình S562W. S562W hỗ trợ SIP v1 và SIP v2 cùng các codec âm thanh như G.711a, G.711u, G.729 và G.722; cơ chế khử tiếng vọng giúp cải thiện chất lượng đàm thoại trong quá trình sử dụng.

Khả năng kết nối mạng của S562W cho phép thiết bị hoạt động trong hệ thống mạng nội bộ và hỗ trợ các giao thức mạng phổ biến. Theo tài liệu của AKUVOX, thiết bị cũng hỗ trợ quản trị qua giao diện web, tự động cấp cấu hình, sao lưu và khôi phục cấu hình, nâng cấp firmware và ghi nhật ký hệ thống. Đây là những chức năng hữu ích cho người triển khai khi cần cấu hình hoặc quản lý thiết bị trong hệ thống intercom.

Hình ảnh và kiểm soát cửa

Camera 2MP trên E12S cung cấp hình ảnh từ khu vực cửa để màn hình trong nhà có thể nhận và hiển thị. Tài liệu kỹ thuật của E12S công bố hỗ trợ video H.264 và độ phân giải hình ảnh lên đến 1920 × 1080, cùng góc quan sát rộng theo chiều ngang. Đèn LED trắng hỗ trợ chiếu sáng khi thiếu sáng, giúp duy trì khả năng quan sát trong nhiều điều kiện môi trường.

E12S có relay và các ngõ vào/ra phục vụ chức năng liên quan đến cửa. Khi được cấu hình trong hệ thống SIP phù hợp, thiết bị có thể phối hợp với màn hình trong nhà và các thành phần tương thích để thực hiện quy trình gọi cửa, đàm thoại và điều khiển truy cập.

Kết nối và lắp đặt

Một ưu điểm của cấu hình AKIS61 là cả hai thành phần đều được thiết kế cho hệ thống IP. E12S hỗ trợ PoE IEEE 802.3af, trong khi S562W hỗ trợ PoE hoặc nguồn ngoài theo tài liệu kỹ thuật. Vì vậy, việc triển khai có thể tận dụng hạ tầng Ethernet và nguồn PoE tương thích, giúp giảm số lượng dây nguồn riêng tại vị trí thiết bị. S562W có kích thước khoảng 216,4 × 118,8 × 21,7 mm và hỗ trợ cả lắp tường lẫn đặt bàn.

E12S được thiết kế để gắn tường tại khu vực cửa. Với chuẩn IP65, camera, nút gọi và phần giao tiếp ngoài trời được bảo vệ khỏi bụi và nước theo mức bảo vệ công bố. Khi triển khai thực tế, vị trí lắp đặt vẫn cần được lựa chọn phù hợp với điều kiện môi trường và hướng dẫn kỹ thuật của nhà sản xuất.

Đối tượng sử dụng

Bộ AKIS61 phù hợp với các hệ thống chuông cửa có hình IP dành cho nhà ở, căn hộ, biệt thự và các công trình cần giao tiếp giữa cửa ra vào với màn hình trong nhà. S562W cũng được AKUVOX định hướng cho các ứng dụng intercom tại căn hộ và nhà ở, đồng thời có thể tích hợp vào hệ thống mạng IP hiện hữu.

Với camera 2MP, màn hình cảm ứng 7 inch, SIP, PoE và Wi-Fi, bộ thiết bị đáp ứng các nhu cầu cơ bản gồm gọi cửa, đàm thoại hai chiều và quan sát khách từ bên trong. Các giao diện quản trị mạng và khả năng tích hợp SIP cũng giúp hệ thống thuận tiện hơn khi cần triển khai cùng hạ tầng intercom hoặc tổng đài IP tương thích.

Thông số nổi bật

• Bộ sản phẩm: 1 nút ấn E12S + 1 màn hình S562W.
• Camera E12S: 2MP, góc nhìn 123° ngang và 69° dọc.
• Bảo vệ E12S: IP65.
• Màn hình S562W: cảm ứng điện dung 7 inch, độ phân giải 1024 × 600.
• Kết nối S562W: Ethernet 10/100 Mbps, Wi-Fi 2,4 GHz và PoE IEEE 802.3af.
• Giao tiếp: SIP, âm thanh hai chiều và khử tiếng vọng.
• S562W: 1 relay, 1 ngõ vào chuông, 8 ngõ vào I/O/báo động và RS485.

AKUVOX AKIS61 là cấu hình chuông cửa có hình IP gồm E12S và S562W, phù hợp cho các hệ thống cần giao tiếp cửa, quan sát hình ảnh và đàm thoại hai chiều trên nền tảng SIP với khả năng kết nối mạng linh hoạt.
