Chào mừng bạn đến với bài viết giới thiệu về module bảo mật DS-K2M061 của chúng tôi. Chúng tôi xin gửi lời cảm ơn tới tất cả các khách hàng đã đặt niềm tin vào sản phẩm và dịch vụ do Công ty Trường Thịnh cung cấp.

Thông số kỹ thuật cơ bản

  • Giao tiếp với thiết bị kiểm soát vào ra RS485
  • Hỗ trợ kiểm tra trạng thái cửa
  • Hỗ trợ báo động khi có cậy mở
  • Hỗ trợ kết nối Wiegand cho kết nối đầu đọc thẻ mở rộng
  • Hỗ trợ ngõ vào tín hiệu báo cháy
  • Khóa cửa: 1
  • Nút nhấn Exit: 1
  • Công tắc cửa: 1
  • Alarm I/O: 2/1
  • RS485: 1
  • Wiegand: 1
  • Nguồn 12V

DS-K2M061

Một số đặc điểm cần chú ý

  • Hỗ trợ giữ trạng thái cửa khi máy kiểm soát chính bị đập phá hoặc cắt dây. (Đập phá, cắt nguồn máy kiểm soát, cửa vẫn đóng)
  • Module DS-K2M060 chỉ hỗ trợ những Máy kiểm soát có kết nối tín hiệu RS485
  • Có một số đặc điểm cải tiến so với bản tiền nhiệm DS-K2M060
  • Hỗ trợ thêm ngõ tín hiệu báo cháy (kết nối thường đóng NC), giúp hệ thống có thể mở cửa tự động khi có cháy. Có thể liên động đến tủ trung tâm báo cháy hoặc kết nối trực tiếp với đầu báo cháy bằng kết nối vật lý.
  • Hỗ trợ đèn tín hiệu RS485, tuy nhiên đèn ở trên mạch khó quan sát khi đã lắp đặt lên.
  • Chỉ hỗ trợ duy nhất đèn chỉ thị Nguồn trên mặt trước thiết bị. Không có đèn hiển thị trạng thái khóa, exit button ..v.v như model DS-K2M060.

Hướng dẫn kết nối đến thiết bị Kiểm soát

1- Đấu nối

  • Để Module bảo mật DS-K2M061 có thể kết nối đến Bộ kiểm soát vào ra trung tâm, yêu cầu Bộ kiểm soát vào ra trung tâm cần hỗ trợ giao thức kết nối RS485.
  • Module bảo mật DS-K2M061 cần được cấp nguồn riêng
  • Sơ đồ kết nối từ Module đến Bộ kiểm soát trung tâm như sau

DS-K2M061-1

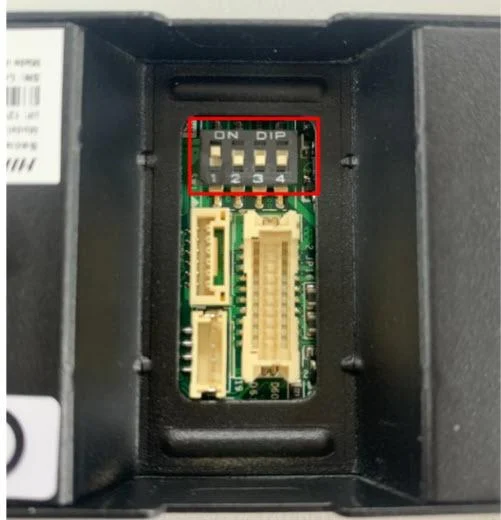

  • Gạt DIP Switch trên DS-K2M061 như hình phía dưới để setup địa chỉ RS485. Khởi động lại thiết bị

DS-K2M061-2

2. Cài đặt trên Máy kiểm soát (yêu cầu máy kiểm soát phải có kết nối RS485)

  • Trên máy Kiểm soát vào ra, vào cấu hình trên giao diện trực tiếp trên máy, chọn mục Kết nối- RS485, Sau đó chọn loại kết nối là Connect to Module

DS-K2M061-3

3- Kiểm tra kết nối

  • Kiểm tra bằng đèn tín hiệu RS485 Đèn báo tín hiệu RS485 nháy liên tục là đã có kết nối với Bộ kiểm soát

DS-K2M061-4

  • Kiểm tra Module trên iVMS4200. Chọn Add, và điền thông tin để Gán máy chấm công vào phần mềm iVMS4200

DS-K2M061-5

DS-K2M061-6

  • Kiểm tra Module trên iVMS4200 trong mục Maintenance & Management- Chọn thiết bị – Chọn Device Status

DS-K2M061-7
